Antes de la instalación
 Tenga en cuenta toda la informa-
ción recogida en este capítulo y en el
capítulo «Advertencias e indicacio-
nes de seguridad» antes de realizar
la instalación.
Retirar la lámina de protección
Las piezas de la carcasa están provis-
tas de una lámina protectora para pro-
tegerla y evitar daños durante el trans-
porte.
 Retire la lámina protectora antes del
montaje. Puede retirarla sin necesi-
dad de herramientas.

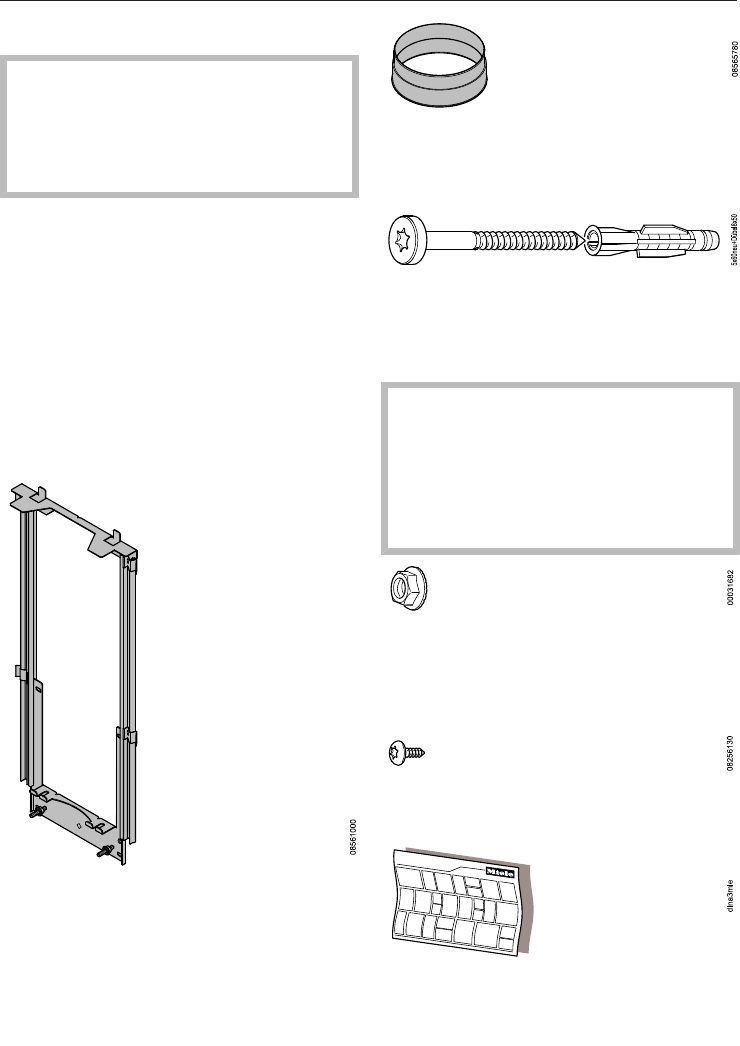

Material de instalación
Chapa telescópica de soporte a la
pared
para fijar la campana extractora a la
pared
1boca de salida de aire
para un conducto de salida de aire
de 150mm
6 tornillos 5 x 60 mm y
6 tacos 8 x 50 mm
para fijar la campana extractora a la
pared.
 Los tornillos y los tacos son ap-
tos para mampostería maciza.
Para otro tipo de paredes, utilice los
métodos de fijación correspondientes.
Cerciórese de que la pared cuente con
la capacidad de soporte necesaria.
2tuercas M6 con engranaje de blo-
queo
para fijar la campana extractora a la
unidad del aparato
2tornillos 3,9x7,5mm
para fijar la chimenea
Montage
Installation
Montaje
Montaggio
Montering
Montagem
Asennus
Plano de montaje
Los pasos individuales de montaje se
describen en el plano de montaje.
