Operator`s manual

42 Kerosene Portable Heaters Manual
ESPECIFICACIONES

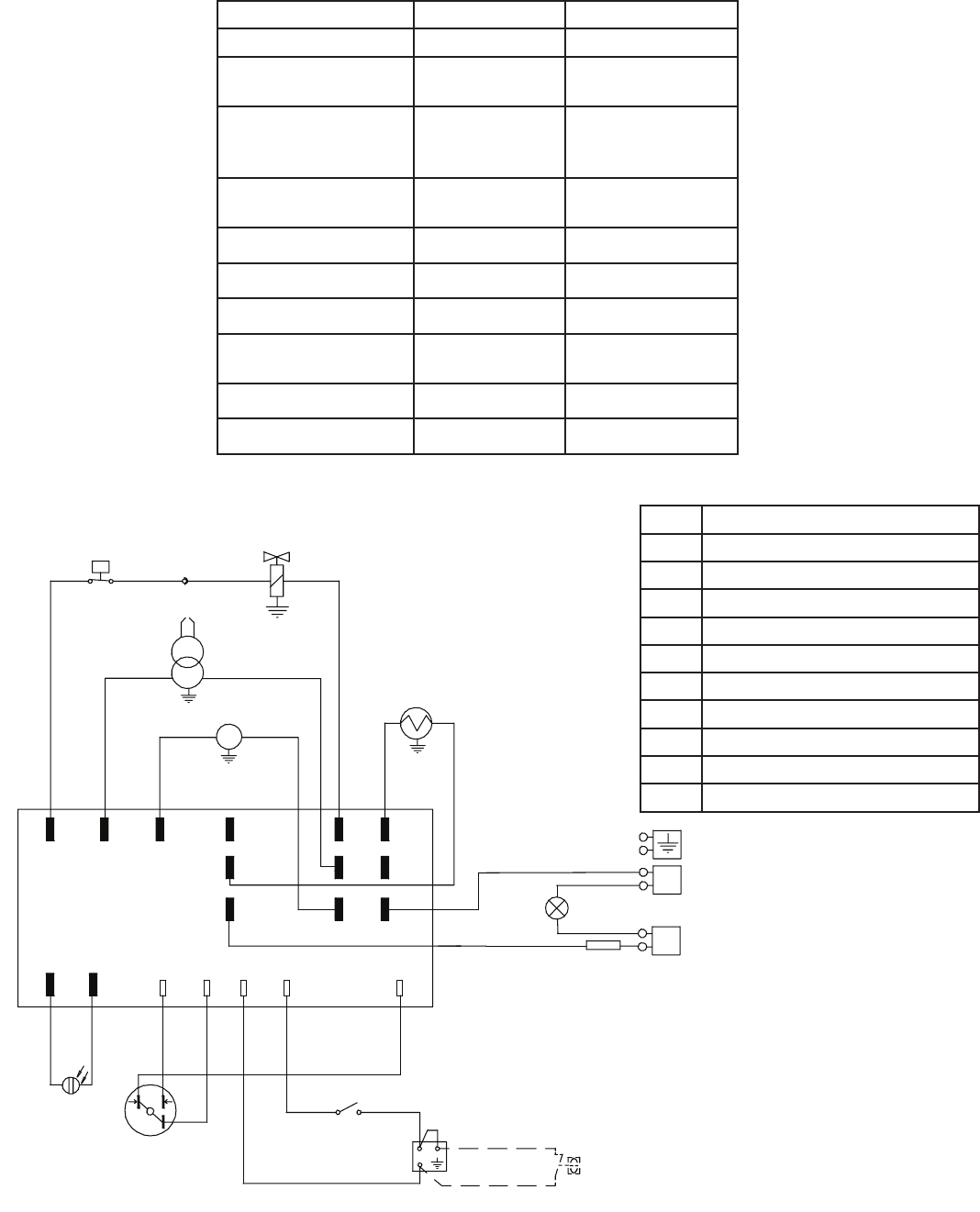

DIAGRAMA DE CABLEADO
Modelo MH-0125-0MIH MH-0300-0MIH
Ritmo BTU/Hr 125,200 288,700
Consumpcion
Gal/Hora
0.883 2.04
Galones de capa-
cidad del tanque de
combustible
14.0 36.0
Presion de Bomba
PSI
4.0 5.0
Voltaje/Hz 115V / 60 Hz 115V / 60 Hz
Amperios 7.0 12.5
Fase Single Single
Tamano (Longitud x
Ancho X altura)
47" x 24" x 31" 68" x 29.5" x 40.4"
Peso Neto (Libras) 154 282
tamaño del inyector 0.65 1.50
TH
IN
FC
EV
M
black
green
green
black
white
PL
TR
white
EV
TR
M
L
N
FR
TRcont.
FC
PL
TH
IN
PL
black
black
black
white
white
L
N
FR
SL
green
white
red
black 1
black 2
dk. blue
lt. blue
brown
M13
M17
M15
M9
M7
M11
M18
M16
M14
M12
M10
M8
M19M4
M3
M2M1M6M5
FS
2
1
3
1
3
2
Optional
PL
brown
black
PA
P
black brown
EV Electroválvula gasoléo
TR Transformador AT
M Motor
SL Indicador luminoso
PA Interruptor del Presión de Aire
FS Fusible
FC Fotocélula
PL Pulsador de rearme
IN Interruptor
TH Termostato ambiente
FR Filtro calentado
