Network Shutdown Module V3 - Manuel Utilisateur - APC # 990-3730 (MGE # 34 003 934 XU / AB) Page 48/72
Prenons l’exemple suivant :
Un onduleur alimente 3 machines : 3 Network Shutdown Modules. La machine 3 est configuré pour
s’arrêter avant les autres et délester ainsi l’onduleur.
Machine 1 Machine 2 Machine 3
Temporisation avant arrêt Non Non
100 sec
Durée de l’arrêt 120 sec
180 sec
60 sec

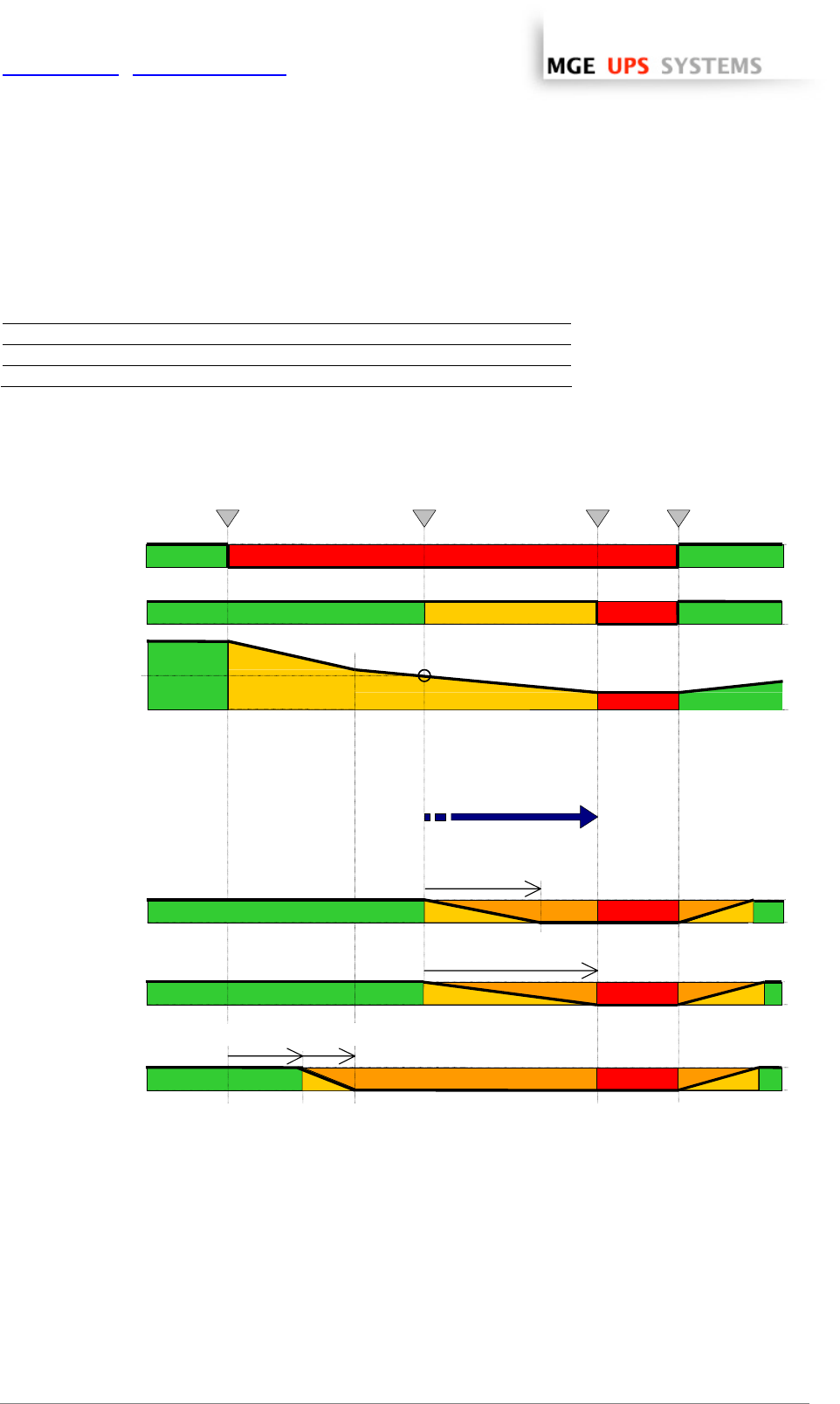

La durée maximale de l'arrêt du système est égale à 180 sec. Elle correspond à la durée d'arrêt de la
machine 2 (maximum des durées d'arrêt).
Condition d'arrêt atteinte
Durée maximale de
l'arrêt du système
Perte secteu
r
Durée d'arrêt 2
Durée d'arrêt 3
Réseau d'entrée
Sortie onduleu
r
Machine 2 sur
groupe de prises
principal
Machine 3 sur
groupe de prises
principal
Temporisation
avant arrêt
Retour secteu
r
Arrêt onduleu
r
Autonomie
onduleur
30%
Machine 1 sur
groupe de prises
principal
Durée d'arrêt 1
