Installation Guide

4
Para montaje en grilla T
1. Desconecte la alimentación en el fusible o en la
caja del disyuntor. .Abra el cartón con cuidado y
retire el panel del embalaje.
2. Ubique la cubierta de la caja de conexión del
aplique y retírela con un destornillador Phillips
(Fig. 1).
3. Quite los expulsores correspondientes para pasar
los cables de alimentación
4. Ubique la red donde se debe instalar el panel.
Nota: El peso del aplique se encuentra detallado
abajo. Asegúrese de que la ubicación de la red so-
porta el peso del aplique antes de continuar con el
siguiente paso. Utilice un cable para que una viga
de apoyo arriba del aplique soporte su peso por
medio de los agujeros circulares en las lengüetas
de las esquinas (Fig. 2)
2' x 2' 1' x 4' 2' x 4'
9.4lbs
(4.2kg)
9.8lbs
(4.4kg)
18.5lbs
(8.4kg)
5. Pase el aplique a través de la red a un ángulo de
45 grados y luego colóquelo en la red (Fig. 3).
6. Se proporcionan clips para lograr una unión mayor
al sistema de techo. Guíe las 4 lengüetas en la
parte posterior del aplique por encima de la red
T al doblarlas hacia arriba 90 grados en dirección
perpendicular a la parte posterior. Luego, doble
las lengüetas 90 grados hacia el marco de la red
T (Fig. 4).
7. Utilice el expulsor de apertura para ingresar la línea
de alimentación. Utilice los tres empalmes
plásticos provistos para conectar el cable de tierra
con el cable de alimentación verde, el cable negro
(li11ne) con el cable de alimentación negro y el
cable blanco (neutro) con el cable de alimentación
blanco (Fig. 5).
NOTA: Este aplique es compatible con un
atenuador de 0-10 V. Al instalar el cableado del at-
enuador, siga las instrucciones de su atenuador para
pasar los cables a los conductores púrpura (Atenuar
+) y gris (Atenuar –).
NOTA: El accesorio es compatible con el sistema
de backup de batería como Surelites EBPLED7W y
EBPLED14W. Utilizando un sistema de backup de
batería Retire tapa acceso LED carga cables y siga
instrucciones para batería backup cableado. Vuelva a
instalar la placa de la cubierta después de cableado.
8. Inserte todos los cables y los empalmes plásticos
en la caja de conexión del aplique y asegure la tapa
a la caja con el destornillador Phillips M3x4
9. Para limpiar el aplique, utilice un paño con una
pequeña cantidad de agua y limpie los lentes.
No utilice químicos en los lentes porque podrían
dañarlos.
10. Encienda y energizar accesorio
Accesorios
Para montaje en superficie y otros equipos, ordenar lo siguiente:
Catalogo No. Descripcion
FPEQ Flat Panel Earthquake Clip Accessory
FPSURF14 Flat Panel 1x4 Surface Mount Kit Accessory
FPSURF22 Flat Panel 2x2 Surface Mount Kit Accessory
FPSURF24 Flat Panel 2x4 Surface Mount Kit Accessory
FPSUS2 Flat Panel 2x2 Suspension Kit Accessory

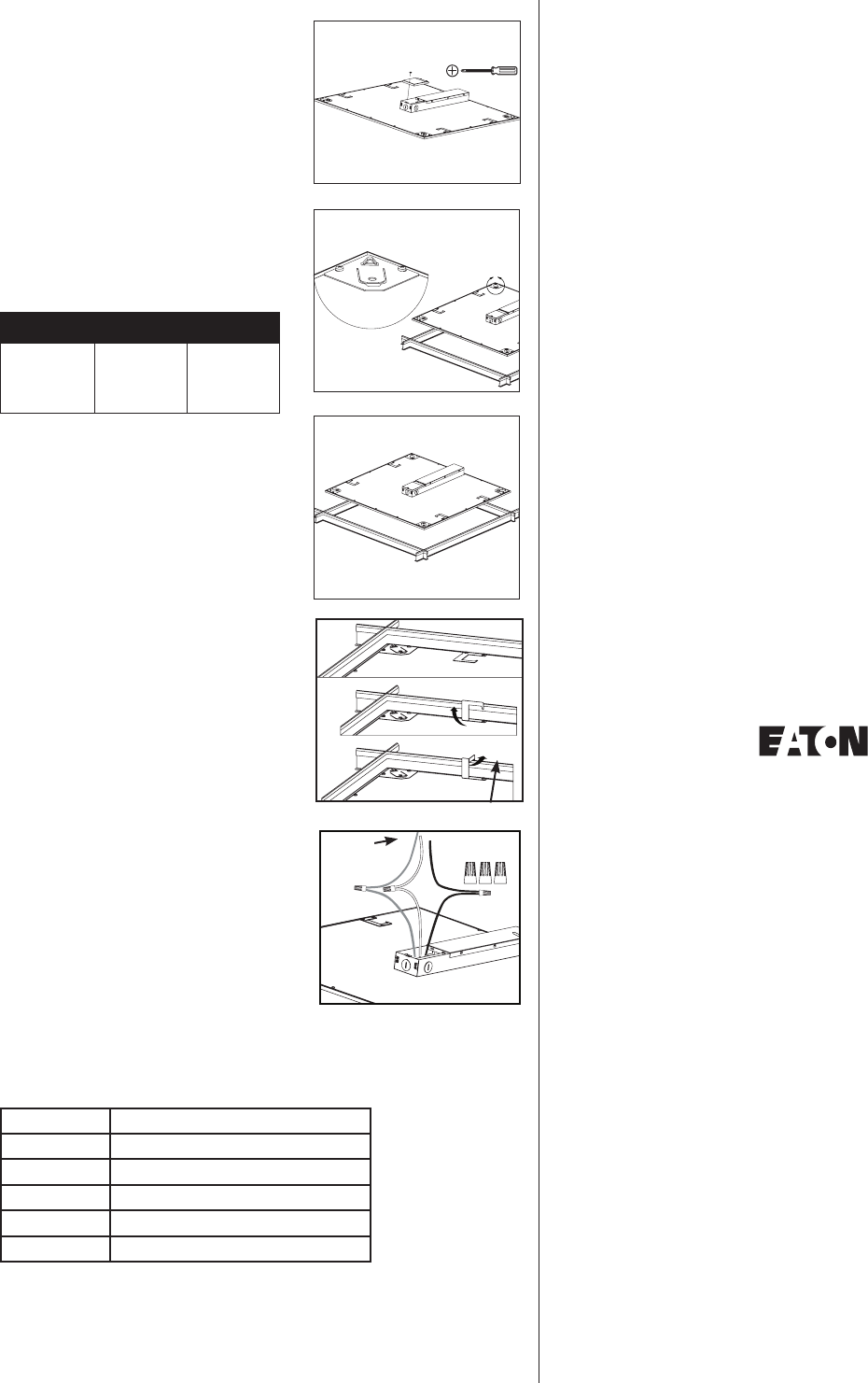

Fig. 1
Fig. 2
Fig. 3
Fig. 5
Conectores del
cables (3)
los cables de
suministro eléctrico
negro
blanco
a tierra
Para el respaldo de la batería, los
cables LED de acceso aqui
Fig. 4
