Installation Guide

3
avant de passer à l’étape suivante. Utilisez le câble
pour supporter le luminaire à la structure au-dessus du
luminaire en utilisant les trous circulaires des languettes
de coin (Fig. 2).

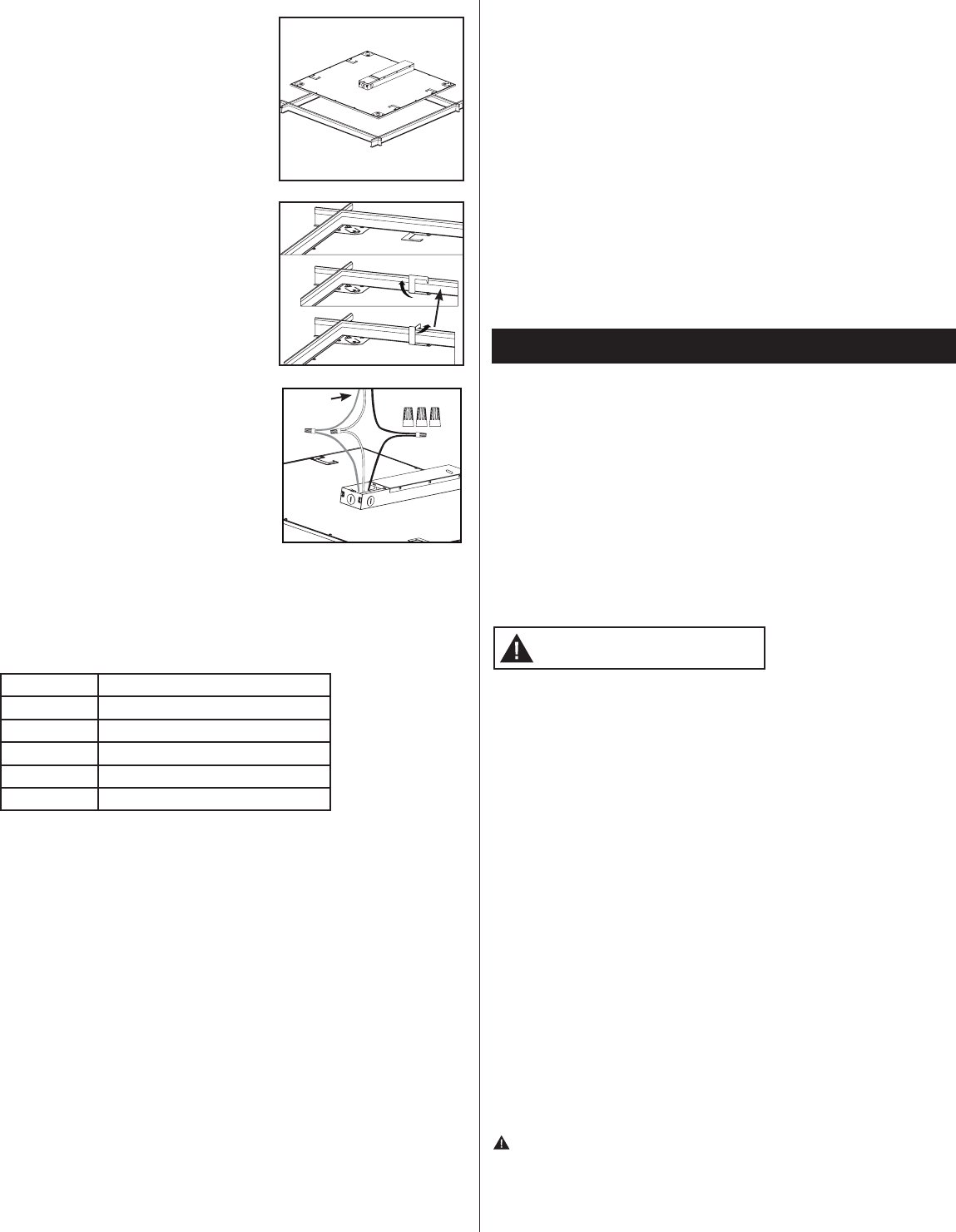

5. Passez le luminaire dans la grille à un angle de 45
degrés puis déposez-la sur la grille (Fig. 3).
6. Les brides de grille sont fournies afin de mieux le
retenir au système de plafond. Orientez 4
languettes à l’arrière du luminaire par-dessus
la grille en T en les pliant vers le haut à 90 degrés
et perpendiculaires à l’arrière du luminaire.
Ensuite, pliez les languettes à 90degrés vers le
cadre de la grille en T (Fig. 4).
7. Utilisez une entrée défonçable pour acheminer le
câble d’alimentation. Utilisez les trois capuchons
de connexion fournis pour raccorder le fil de mise
à la terre au câble d’alimentation vert, le câble noir
(Li11ne) au câble d’alimentation noir et le câble
blanc (neutre) au câble d’alimentation blanc (Fig. 5).
Remarque: Le luminaire est compatible avec un gra-
dateur de 0 - 10 V. Si vous installez des câbles pour
un gradateur, suivez les instructions du gradateur
pour le câblage de fils purple (Dim +) et gris (Dim -).
Remarque: Le luminaire est compatible avec
le système de secours de batterie dont Surelites
EBPLED7W et EBPLED14W. Si à l’aide d’un système
de sauvegarde batterie enlever couvercle d’accès
LED charger fils et suivez les instructions de câblage
sauvegarde de batterie. Réinstaller la plaque de
couverture après le câblage.
8. Rassemblez tous les câbles et capuchons de con
nexion dans la boite de jonction du luminaire et
fermez le couvercle de la boite de jonction en
utilisant les vis à tête cruciforme (Fig. 5).
9. Pour nettoyer le luminaire, utilisez une petite
quantité d’eau et un chiffon pour essuyer la lentille.
N’utilisez pas de produits chimiques abrasifs
pour nettoyer la lentille, car ces produits peuvent
l’endommager.
10. Enclenchez le disjoncteur et mettre le luminaire sous tension.
Accessoires
Pour la surface de montage et autres kits, ordonner ce qui suit :
Catalogue # Descripción
FPEQ Flat Panel Earthquake Clip Accessory
FPSURF14 Flat Panel 1x4 Surface Mount Kit Accessory
FPSURF22 Flat Panel 2x2 Surface Mount Kit Accessory
FPSURF24 Flat Panel 2x4 Surface Mount Kit Accessory
FPSUS2 Flat Panel 2x2 Suspension Kit Accessory
GARANTIE LIMITÉE DE 5 ANS
LA PRÉSENTE GARANTIE CONSTITUE LA SEULE GARANTIE POUR CE PRODUIT ET PRÉVAUT
SUR TOUTE AUTRE GARANTIE, QU’ELLE SOIT EXPRESSE OU TACITE Y COMPRIS, SANS
TOUTEFOIS S’Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE ET POUR UN USAGE
PARTICULIER.
Eaton garantit à ses clients, pendant une période de cinq ans à compter de la date d’achat,
que ses produits Eaton sont exempts de tout défaut de matériaux et de fabrication. En vertu
de la présente garantie, l’obligation de Eaton se limite expressément à fournir des produits de
remplacement. La présente garantie n’est proposée qu’à l’acheteur initial du produit. Eaton
requiert un reçu ou autre preuve d’achat qu’elle jugera acceptable sur lequel est indiquée la
date de l’achat initial. Cette preuve d’achat est requise pour obtenir l’exécution de la garantie.
La garantie ne s’applique pas aux produits Eaton qui ont été modifiés ou réparés, ou qui ont
fait l’objet d’une négligence ou d’un usage abusif ou inapproprié, ou qui ont été endommagés
en raison d’un accident (y compris durant le transport). Cette garantie ne s’applique pas aux
produits qui ne sont pas fabriqués par Eaton et qui ont été fournis, installés et/ou utilisés avec
des produits Eaton. Les dommages au produit causés par une ampoule de rechange ou la
corrosion, et la décoloration des pièces de laiton ne sont pas couverts par cette garantie.
LIMITATION DES RESPONSABILITÉS :
EATON NE SERA EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES SPÉCIAUX,
INDIRECTS, ACCESSOIRES ET CONSÉCUTIFS (QUELLE QUE SOIT LA RAISON, MÊME SI CETTE
RESPONSABILITÉ REPOSE SUR UN CONTRAT, LA RESPONSABILITÉ STRICTE, OU DES DÉLITS, Y
COMPRIS LA NÉGLIGENCE), NI POUR LA PERTE DE PROFITS, ET MÊME SI LA RESPONSABILITÉ
DE EATON POUR DES RÉCLAMATIONS OU DES DOMMAGES FAIT SUITE À LA PRÉSENTE
GARANTIE OU EST LIÉE AUX MODALITÉS DES PRÉSENTES, À LA FABRICATION, À LA VENTE,
À LA LIVRAISON, À L’UTILISATION, À L’ENTRETIEN, À LA RÉPARATION, OU À LA MODIFICATION
DE PRODUITS EATON, OU À LA FOURNITURE DE TOUTE PIÈCE DE RECHANGE CONNEXE, LE
COÛT DES DOMMAGES NE PEUT DÉPASSER LE COÛT D’ACHAT DU PRODUIT EATON FAISANT
L’OBJET DE LA RÉCLAMATION AU TITRE DE LA PRÉSENTE GARANTIE. AUCUN FRAIS DE MAIN-
D’OEUVRE NE SERA REMBOURSÉ POUR ENLEVER OU INSTALLER UN LUMINAIRE.
Pour faire une réclamation au titre de la garantie, veuillez appeler Eaton, au 1 800 334 6871,
en choisissant l’option 2 pour le Service à la clientèle, ou envoyer un courriel à ConsumerProd-
[e-mail] et fournir les renseignements ci-après:
• Nom, adresse et numéro de téléphone
• Date et lieu de l’achat
• Numéro de catalogue et quantité achetée
• Description détaillée du problème
Tout produit retourné doit comporter un numéro d’autorisation de retour de produit fourni par
l’entreprise et être expédié port payé. Nous refuserons tout produit qui n’est pas accompagné
d’un numéro d’autorisation de retour de produit fourni par l’entreprise. Eaton n’est pas
responsable de la marchandise endommagée durant le transport. Les produits réparés ou
remplacés seront soumis aux modalités de la présente garantie et seront inspectés au
moment d’être emballés. Tout dommage apparent ou non survenant pendant le transport doit
être signalé immédiatement au transporteur effectuant la livraison et une réclamation doit
être adressée à ce dernier. La reproduction de ce document est strictement interdite sans
l’autorisation préalable par écrit de Eaton.
a reproduction de ce document est strictement interdite sans l’autorisation préalable par écrit de Eaton
Pour assistance, appelez le 1-800-334-6871 ou envoyez-nous un courriel à [e-mail]. Imprimé
au Chine
Fig. 3
Fig. 5
Outils utiles (3)
Fils d’alimentation
noir
blanc
La mise à la terre
Pour lasauvegarde de la
batterie, accédez aux fils LED ici
Fig. 4
ARTÍCULOS NECESARIOS
(se compran por separado)
• Destornillador en cruz (Phillips)
• Destornillador de cabeza plana
• Alicates para cortar alambre
• Martillo
• Gafas de seguridad
• Pelador de cable
• Escalera de mano
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
• Lea y siga estas instrucciones.
• Tenga en cuenta todas las advertencias, incluyendo las advertencias a continuación
Y aquellas incluidas en el producto.
• Guarde estas instrucciones y advertencias.
• Riesgo de fuego/descarga eléctrica.
• Conecte a tierra el accesorio para evitar una posible descarga eléctrica.
• Desconecte el suministro eléctrico en la caja de fusibles o interruptor de circuito antes
de la instalación y el mantenimiento.
• Las orillas pueden cortar. Manipúlela con cuidado.
PRECAUCION
• Modelo de conexión: Luminaria a una fuente de alimentación de 120/277 voltios, 60
Hz. Cualquier otro tipo de conexión será causal de anulación de la garantía.
• El accesorio debe ser instalado por personas con experiencia en cableado
doméstico o por un electricista calificado. El sistema eléctricoy el método de conexión
eléctrica del accesorio debe cumplir con el Código eléctrico nacional y los códigos
locales sobre edificios.
• Este equipo ha sido probado, y se ha verificado que cumple con los límites de un
dispositivo digital Clase A, de acuerdo con la Parte 15 de las Reglas de la FCC. Estos
límitesestán diseñados a fin de proveer una protección razonable contra la
interferencia dañina en una instalación residencial. Este equipo genera, usa y puede
irradiar energía de radio frecuencia, y si no se instala y utiliza de acuerdo con las
instrucciones, puede causar inter ferencia dañina en las comunicaciones de radio.
Sin embargo, no se garantiza que no vaya a producirse interferencia en una
instalación en particular. Si este equipo efectiv amente causa una interferencia
dañina en la recepción de radio o televisión, lo que puede determinarse apagándolo
y encendiéndolo, se recomienda al usuario que trate de corregir la interferencia por
medio de una o más de las siguientes medidas:
- Reoriente o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo en un tomacorriente que esté en un circuito difer ente de aquél al
que se conecta el receptor.
- Consulte a su proveedor, o a un técnico de radio/TV experimenta do, para que le
ayuden.
ADVERTENCIA: Las Reglamentaciones de la FCC establecen que todo cambio o
modificación no autorizados en este equipo, que no estén aprobados expresamente por
el fabricante, podrían anular la autorización del usuario para operar el equipo.
GUARDE ESTAS INSTRUCCIONES.
ESPAÑOL
ADVERTENCIA
