MAGYAR
8

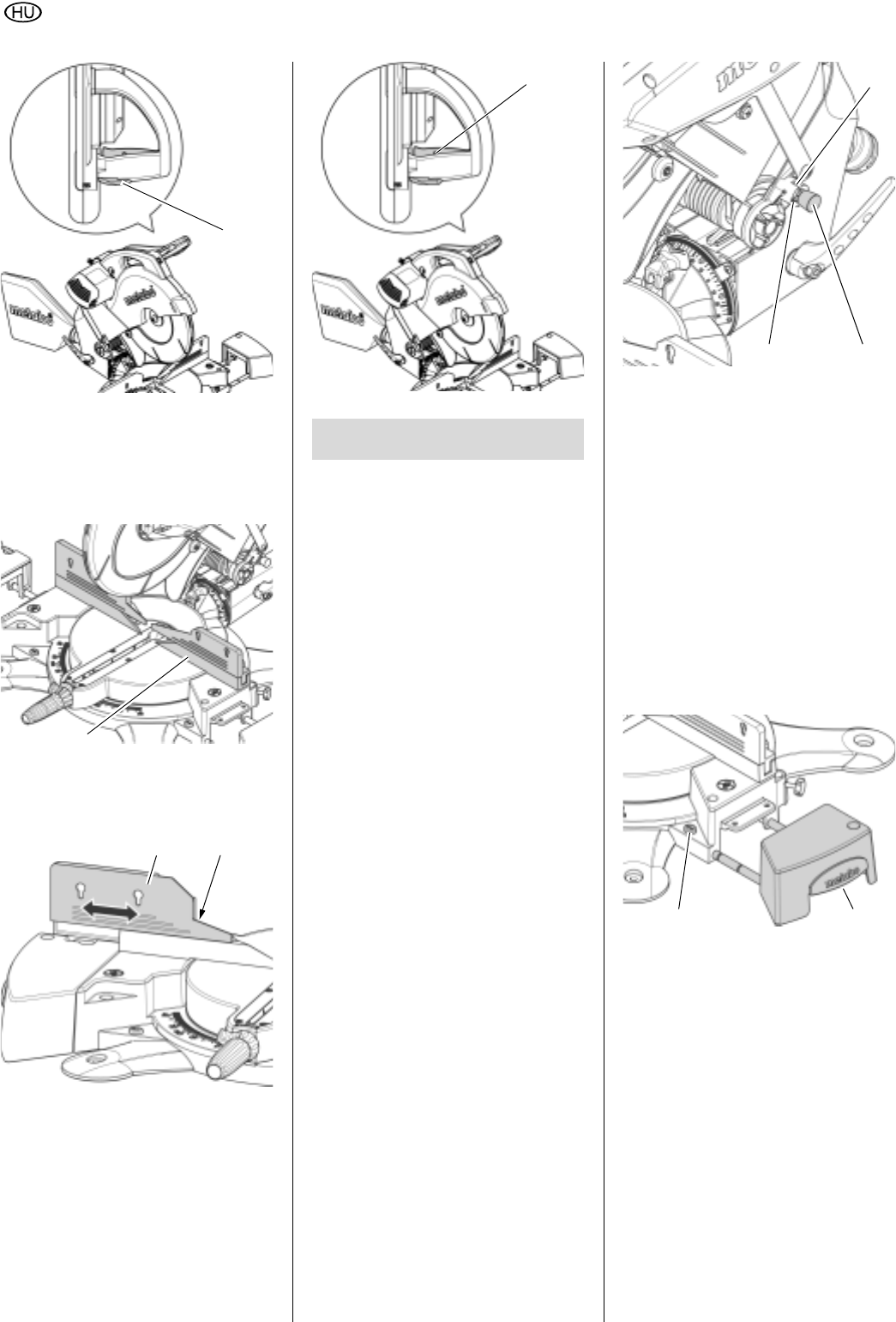

munkadarab-ütköző (49)
A munkadarab-ütköző megakadályozza,
hogy egy munkadarab fűrészeléskor el
-
mozduljon. A munkadarab-ütköző üzeme-
lés során mindig legyen felszerelve.
A munkadarab-ütközőhöz eltolható felté-
tek (50) tartoznak, amelyek rögzítőcsavar
(51) segítségével arretálhatók.
Ferde vágások elkészítéséhez a munka-
darab-ütköző feltéteit kifelé el kell tolni és
rögzíteni kell.
Furat lakat számára
A be-/kikapcsolóban lévő furat (52) lehe-
tővé tesz a kapcsoló lakattal történő lezá-
rását.
4.1 Felállítás
A biztonságos munkavégzéshez a készü-
léket egy stabil alátéten kell rögzíteni.
– Mint alátét szolgálhat vagy egy szilár-
dan szerelt munkalap vagy egy mun-
kapad.
– Az alap ideális magassága 800 mm.
– A készüléknek nagyobb munkadara-
bok megmunkálásakor is biztonságo-
san kell állnia.
– A hosszú munkadarabokat megfelelő
tartozékkal ezen túlmenően alá kell
támasztani.
3 Megjegyzés
Mobil használat esetén a készüléket egy
rétegelt lemezre vagy bútorlapra (500
mm
x 500 mm, legalább 19 mm vastag) kell
erősen rácsavarozni. Használat közben a
lemezt csavarszorítókkal kell egy munka
-
padon rögzíteni.
1. A készüléket az alátétre erősen csa-
varozza fel.
2. A szállítási reteszelés oldása:
Valamelyest nyomja le a fűrészfejet
és tartsa meg így. Húzza ki a szállítá-
si reteszelést (54) a mély horonyból
(53) , fordítsa el 90°-kal és ugrassza
be a sekély horonyba (55) .
3. A fűrészfejet lassan felhajtja.
4. A csomagolást tárolja későbbi célokra
vagy környezetkímélő módon ártal-
matlanítsa.
4.2 Asztal szélesítő
felszerelése
1. Vegye ki a jobb (56) asztal szélesítő
elemet (kisebb felfekvési felülete) a
szállítási csomagolásból.
2. Nyomja meg a (57) bekattanó gombot
és tartsa lenyomva.
3. Tolja be teljesen a vezetősíneket a
befogadókba.
4. Engedje el a bekattanó gombot.
A jobb asztal szélesítő elem minimális
szélességi helyzetben rögzítve van.
5. Analóg módon hajtsa végre az 1. és
3. lépéseket a bal asztal szélesítő
elem felszereléséhez.
A kívánt asztal szélesség beállítása
Az asztal szélesítő elem négy helyzetben
rögzíthető. Ahhoz, hogy az asztal szélesí-
tő elemet az egyik bekattanó helyzetből a
másikba tudja állítani
1. nyomja meg a bekattanó gombot és
tartsa lenyomva.
2. Tolja az asztal szélesítő elemet kb.
5
mm-rel befelé/kifelé.
3. Engedje el a bekattanó gombot.
48
49
50 51
4. Telepítés és mozgatás
52
53
5455
5657
