РУССКИЙ
58
шкивами он провисает более чем на
8
мм.
Для проверки, дополнительного натя-
жения и замены:

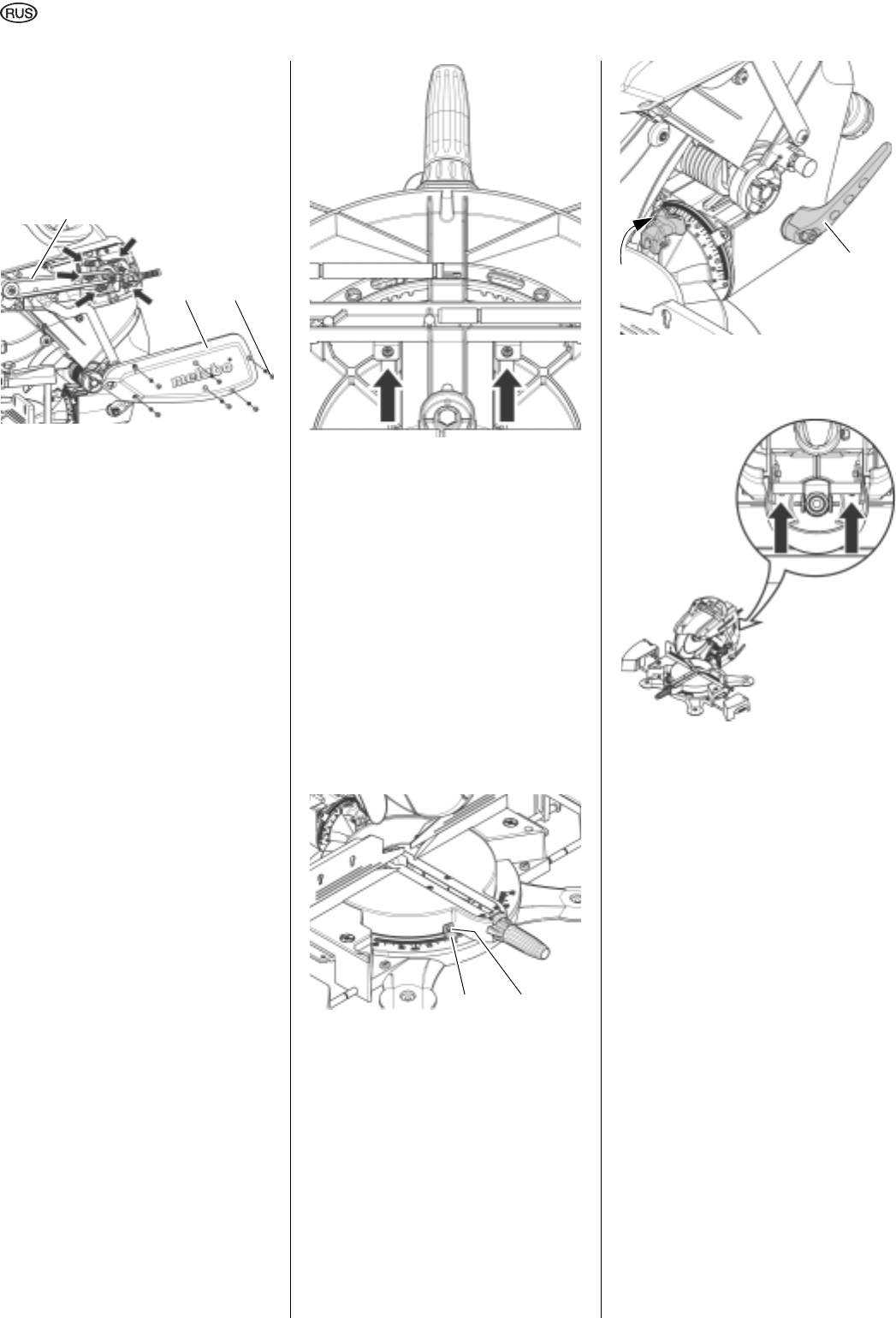

1. Вывинтить винты (84) и снять пласт-
массовую крышку (83) .
2. Проверить натяжение ремня, нада-
вив на него большим пальцем.
Если приводной ремень необходимо
дополнительно натянуть или заме-
нить:
– Ослабить все винты с внутрен-
ним шестигранником крепления
электродвигателя примерно на
один оборот.
– Подтянуть или заменить привод-
ной ремень. Для дополнительно-
го натяжения сместить электро-
двигатель назад.
– Затянуть винты крепления элект-
родвигателя крест на крест.
3. Установить на место пластмассо-
вую крышку (83) и завинтить.
8.4 Юстировка
Юстировка упора для заготовки
1. Зафиксировать поворотный стол в
положении 0° и закрепить стопор
-
ным винтом.
2. Повернуть пильную головку вниз и
вставить транспортировочный фик
-
сатор в глубокий вырез .
3. При необходимости снять мешок
для опилок или отсоединить от пи-
лы устройство для отсасывания
опилок.
4. Приподнять пилу на передних нож-
ках, опрокинуть через задние ножки
и осторожно поставить с опорой на
задние ножки и электродвигатель.
5. Ослабить винты снизу на два обо-
рота:
6. Снова поставить пилу на ножки.
7. Так выровнять поворотный стол с
упором для заготовки, чтобы упор
для заготовки оказался точно под
прямым улом к пильному диску.
8. Снова затянуть винты снизу.
Юстировка указателя угла скоса
1. Ослабить винт (86) примерно на
один оборот.
2. Так отрегулировать указатель (85) ,
чтобы отображаемое значение сов-
падало с установленной точкой
фиксации поворотного стола.
3. Затянуть винт (86) .
Юстировка точек фиксации для угла
наклона
1. Зафиксировать опрокидывающий
рычаг в положении 0°, стопорный
рычаг
(87) не затягивать.
2. Ослабить два винта с внутренним
шестигранником сзади инструмента
примерно на один оборот:
3. Так выровнять опрокидывающий
рычаг, чтобы пильный диск оказал-
ся точно под прямым углом к пово-
ротному стол.
4. Затянуть два винта с внутренним
шестигранником сзади инструмента.
5. Затянуть стопорный рычаг (87) .
6. Ослабить винты (88) примерно на
один оборот.
7. Так отрегулировать указатель (89) ,
чтобы отображаемое значение сов-
падало с установленной точкой
фиксации опрокидывающего рыча
-
га.
83 84
82
85 86
87
