РУССКИЙ
57
4. Ослабить предохранительный сто-
пор (74) , сдвинуть выдвигающийся
защитный кожух (75) вверх и удер-
живать его.

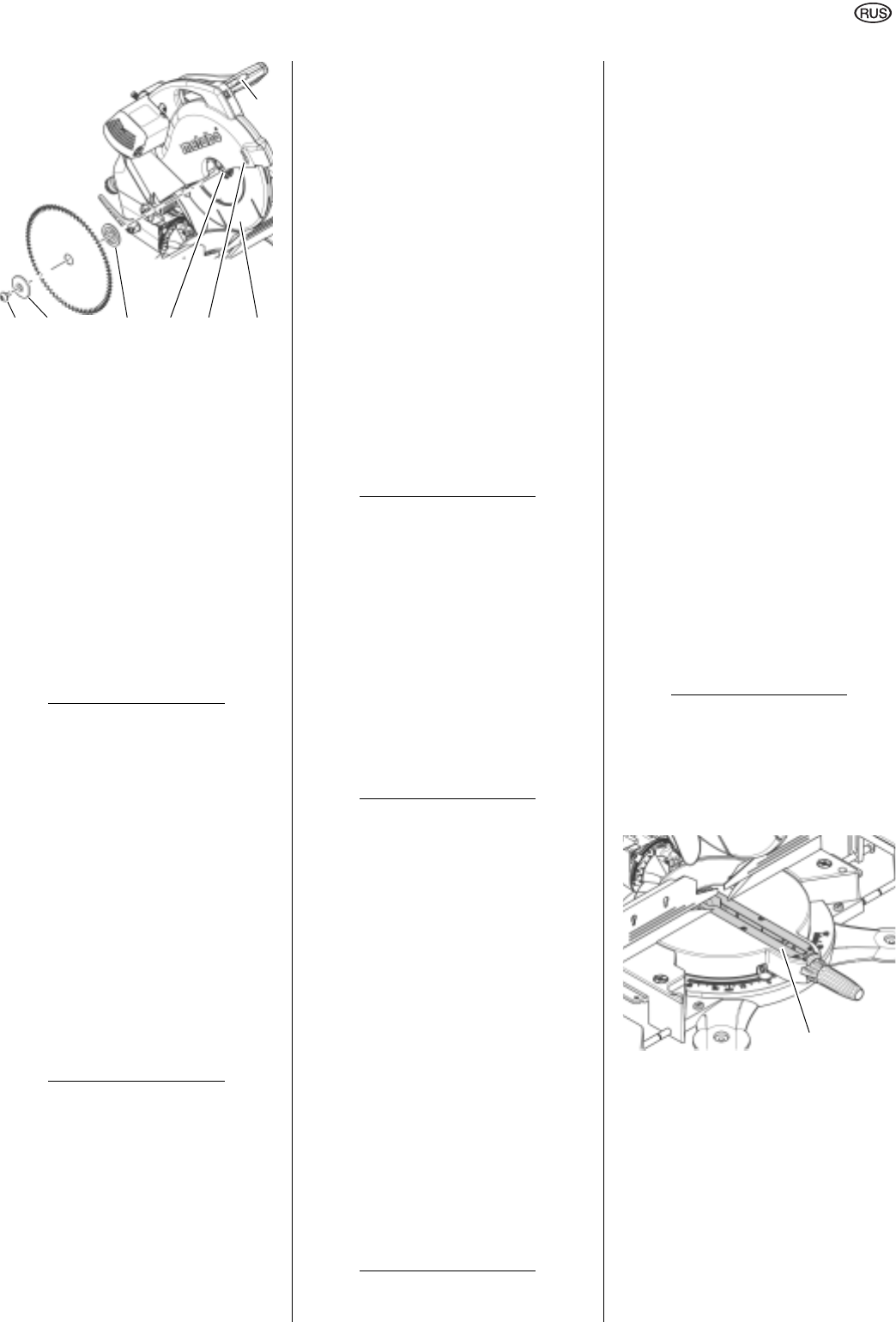

5. Осторожно снять внешний фланец
(79) и пильный диск с вала и снова
закрыть выдвигающийся защитный
кожух.
A Опасность!
Не используйте чистящие средства
(например, для удаления остатков смо
-
лы), которые могут агрессивно воз-
действовать на легкосплавные дета-
ли; иначе это может негативно
сказаться на прочность инструмента.
6. Очистка зажимных поверхностей:
– вал пильного диска (77) ,
– пильный диск,
– внешний фланец (79) ,
– внутренний фланец (78) .
A Опасность!
Правильно наложить внутренний фла-
нец! Иначе пила может блокировать-
ся, или крепление пильного диска мо-
жет слабиться! Внутренний фланец
расположен правильно, если скошен-
ный краевой выступ повернут направо,
а кольцевой паз - налево.
7. Надеть внутренний фланец (78) .
8. Ослабить предохранительный сто-
пор, сдвинуть выдвигающийся за-
щитный кожух вверх и удерживать
его.
9. Наложить новый пильный диск –
соблюдать направление враще-
ния: Глядя с левой (открытой) сто-
роны, стрелка на пильном диске
должна совпадать с направлением
стрелки
(76) на кожухе пильного
диска!
A Опасность!
Используйте только подходящие пиль-
ные диски, рассчитанные на макси-
мальную частоту вращения (смотрите
"Технические характеристики") – при
использовании неподходящих или пов-
режденных пильных дисков из-за цент-
робжной силы детали могут с огромной
силой вылететь наружу.
Нельзя использовать:
– пильные диски из высоколегиро-
ванной быстрорежущей стали
(HSS);
– поврежденные пильные диски;
– отрезные круги.
A Опасность!
– Устанавливайте пильный диск
только с оригинальными деталями.
– Не используйте отдельные умень-
шительные кольца; иначе крепле-
ние пильного диска может осла-
биться.
– Пильные диски должны быть уста-
новлены так, чтобы при вращении
не было дисбаланса и биения, и их
крепление н ослабло при работе.
10. Снова закрыть выдвигающийся за-
щитный кожух.
11. Надеть внешний фланец – плоская
сторона должна быть обращена к
пильному диску!
12. Ввинтить зажимной болт (левая
резьба!) и затянуть
усилием руки .
Для блокировки пильного диска на-
жать блокировочную кнопку и при
этом повернуть пильный диск дру-
гой рукой, пока блокировочная кноп-
ка не защелкнется.
A Опасность!
– Не удлинять инструмент, использу-
емый при привинчивания пильного
диска.
– Не затягивать зажимной винт уда-
рами по монтажному ключу.
13. Затянуть зажимной болт.
14. Проверить работоспособность. Для
этого ослабить предохранитель
-
ный стопор и откинуть торцовую пи-
лу вниз:
– при опускании выдвигающийся
защитный кожух должен освобо
-
дить пильный диск, не касаясь
других деталей.
– При поднятии пилы в исходное
положение выдвигающийся за
-
щитный кожух должен автомати-
чески закрывать пильный диск.
– Провернуть пильный диск рукой.
Пильный диск должен вращать-
ся в любое положение регули-
ровки, не касаясь других дета-
лей.
8.2 Замена вставки стола
A Опасность!
При поврежденной вставке стола су-
ществует опасность того, что мелкие
предметы могут быть зажаты между
вствкой стола и пильным диском, что
заблокирует пильный диск. Немедлен
-
но заменяйте поврежденные вставки
стола!
1. Вывинтить болты вставки стола
(81) . При необходимости повернуть
поворотный стол и наклонить пиль-
ную головку, чтобы получить доступ
к болтам.
2. Снять вставку стола.
3. Вставить новую вставку стола.
4. Затянуть болты вставки стола.
8.3 Натяжение приводного
ремня
Приводной ремень (82) , который нахо-
дится с правой стороны пильной голо-
вки за пластмассовой крышкой, необ-
ходимо дополнительно нтянуть, если в
середине между обоими ременными
74
75787980 77 76
81
