РУССКИЙ
56
3. Затянуть стопорный рычаг регули-
ровки наклона.
A Внимание!
Чтобы угол наклона при пилении не из-
менялся, стопорный рычаг опрокиды-
вающего рычага (в том числе и в точ-
ках фиксации!) должен быть
зафиксирован.
4. Отпилить заготовку, как описано в
разделе "Косой рез".
7.4 Двойной косой рез
3 Указание:
Двойной косой рез представляет со-
бой комбинацию косого реза и реза
под наклоном. Это означает, что за-
готова пилится под углом к задней
кромке
и под углом к верхней сторо-
не.
Максимальные размеры реза см. в гл.
"Размеры для различных видов реза".
A Опасность, связанная с де-
монтажем предохранительного уст-
ройства!
В зависимости от угла скоса и наклона
перед пилением необходимо демонти-
ровать насадки упора для заготовки.
• Устанавливайте насадки обратно
на упор для заготовки сразу после
пиления!
Без насадок высота упоров для загото-
вок слишком мала и не обеспечивает
безопасность при пилении. Высокие
заготовки могут опрокинуться назад!
A Опасность!
При двойном косом резе вследствие
сильного наклона открывается более
легкий доступ к пильному диску, как
следствие, повышается опасность
травмирования.
• Соблюдайте достаточную дистан-
цию до пильного диска.
Исходное положение:
– Транспортировочный фиксатор вы-
нут.
– Пильная головка повернута вверх.
– Насадки упора для заготовки сдви-
нуты наружу и зафиксированы или
при необх. демонтированы.
– Поворотный стол зафиксирован в
необходимом положении.
– Опрокидывающий рычаг наклонен
под необходимым углом к поверх
-
ности заготовки и зафиксирован.
Пиление заготовки:
• Отпилить заготовку, как описано в
разделе "Косой рез".
7.5 Размеры для различных
видов реза
Ширина реза
Максимальные размеры заготовки
(данные в мм):
Высота реза
Максимальные размеры заготовки
(данные в мм):
* С дополнительным упором
A Опасность!
Перед выполнением любых работ по
техобслуживанию и очистке отключить
сетевую вилку из розетки.
– Последующие работы по техобслу-
живанию и ремонту, описанные в
данном разделе, должен выпол-
нять только спецалист.
– Поврежденные детали, в особен-
ности предохранительные устройс-
тва, заменять только оригинальны-
ми частями. етали, не проверенные
и не одобренные производителем,
могут привести к непредсказуемому
материальному ущербу.
– После выполнения всех работ по
техобслуживанию и очистке снова
установить и проверить все предох
-
ранительые устройства.

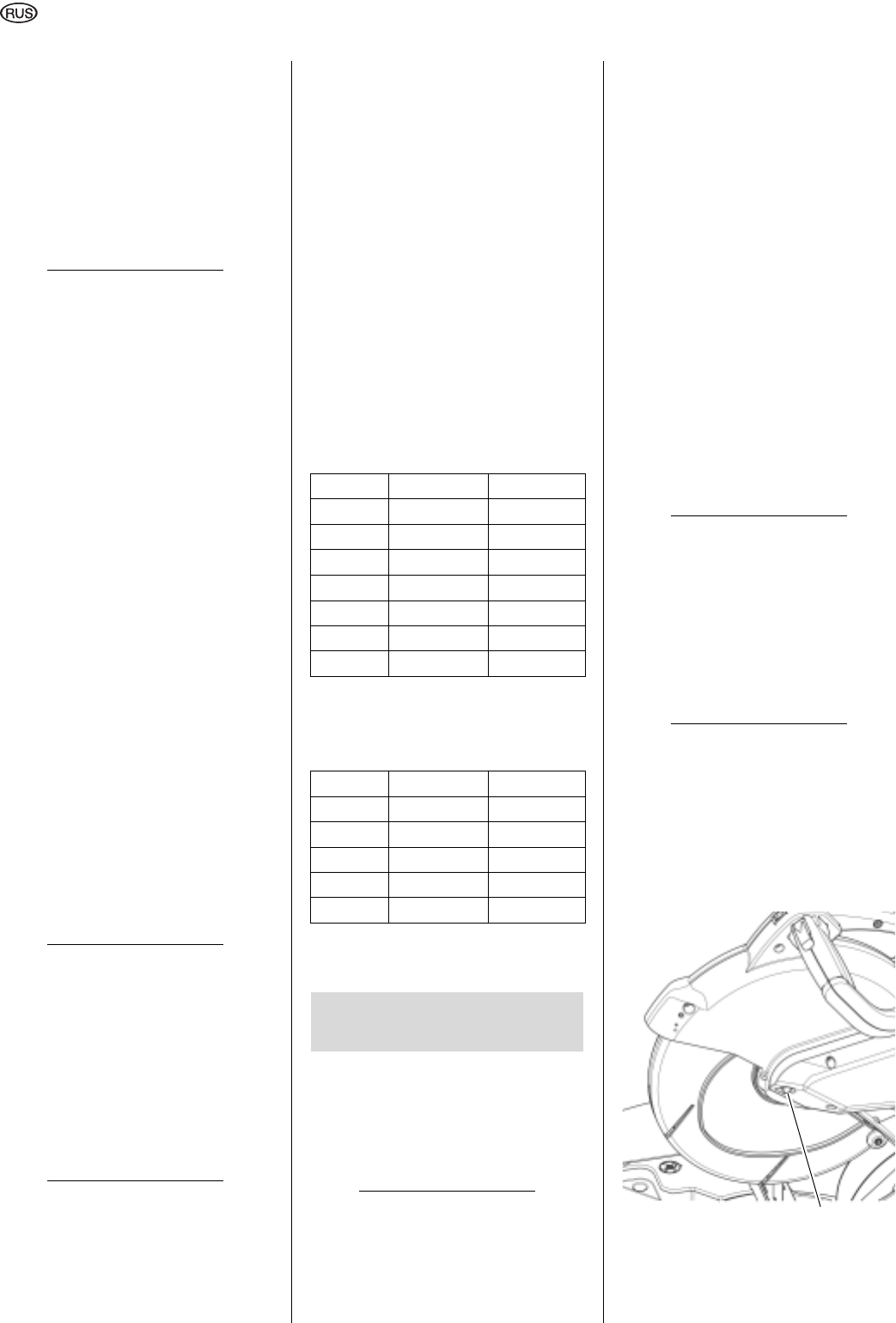

8.1 Смена пильного диска
A Опасность ожога!
Некоторое время после окончания пи-
ления пильный диск может оставаться
очень горячим. Дайте горячему пиль
-
ному диску охладиться. Не очищайте
горячий пильный диск горючими жид-
костями.
A Опасность пореза, даже если
пильный диск не вращается!
При ослаблении и затягивании зажим-
ного винта выдвигающийся защитный
кожух должен быть повернут над пиль
-
нм диском. При смене пильного диска
работайте в защитных перчатках.
1. Зафиксировать пильную головку в
верхнем положении.
2. Для блокировки пильного диска на-
жать блокировочную кнопку (73) и
при этом повернуть пильный диск
другой рукой, пока блокировочная
кнопка не защелкнется.
3. Отвинтить зажимной болт (80) на
валу пильного диска с помощью
ключа для внутренних шестигран
-
ников (левая резьба!).
Скос KS 254 Plus KS 305 Plus
0° 145 200
15° 140 190
22,5° 130 185
31,6° 120 170
45° 100 140
47° 97 135
58° 75 105
Наклон KS 254 Plus KS 305 Plus
0° 90 100*
22,5° 70 75
33,9° 55 60
45° 40 45
47° 33 35
8. Техобслуживание и
уход
73
