РУССКИЙ
53
вать в соответствии с экологически-
ми требоаниями.

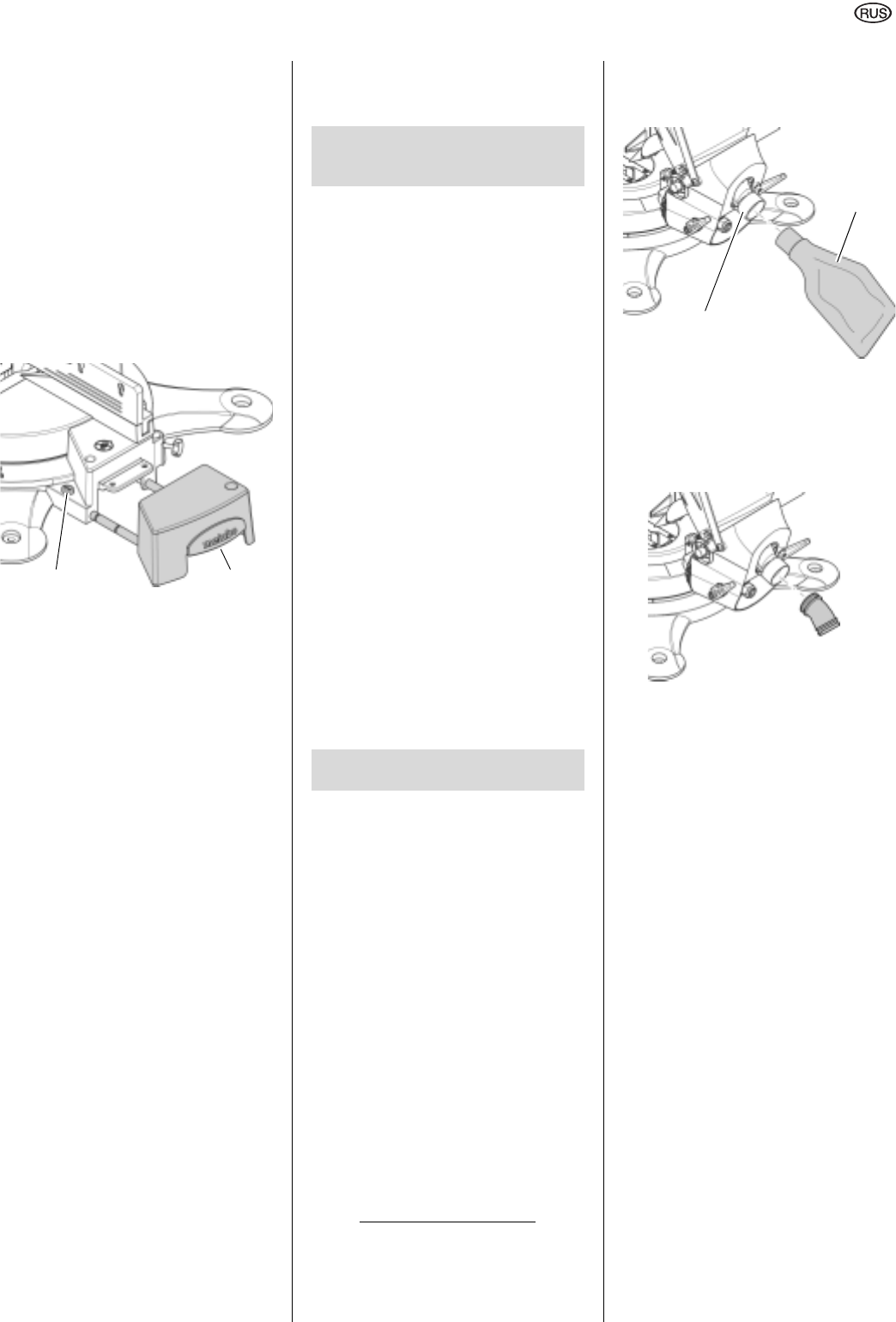

4.2 Установка удлинения сто-
ла
1. Вынуть правое удлинение стола
(56) (меньшая опорная поверх-
ность) из транспортировочной упа-
ковки.
2. Нажать и удерживать нажатой фик-
саторную кнопку (57) .
3. Полностью вставить направляю-
щие шины в захваты.
4. Отпустить фиксаторную кнопку.
Правое удлинение стола зафикси-
ровано на минимальной ширине.
5. Аналогично выполнить 1-3, чтобы
монтировать левое удлинение сто-
ла.
Установка желаемой ширины стола
Удлинение стола фиксируется в четы-
рех точках. Чтобы переместить удли-
нение стола в следующую точку фикса-
ции:
1. Нажать и удерживать нажатой фик-
саторную кнопку.
2. Сместить удлинение стола прибл.
на 5
мм внутрь/наружу.
3. Отпустить фиксаторную кнопку.
4. Медленно двигать удлинение стола
дальше внутрь/наружу, пока удли-
нение стола не войдет в следую-
щую точку фиксации.
4.3 Транспортировка
1. Повернуть пильную головку вниз и
вставить транспортировочный фик-
сатор (54) в глубокий вырез (53) .
2. Демонтировать навесные узлы, вы-
ступающие наружу из инструмента.
3. Сдвинуть насадки упора для заго-
товки внутрь и зафиксировать.
4. Сдвинуть удлинение стола внутрь.
5. Поднять инструмент за рукоятку
для переноски.
– Диапазон угла реза 94° для реза
под наклоном (от 47° влево до 47°
вправо) с семью точками фиксации.
– Диапазон угла реза 103° для косого
реза (от 47° влево до 58° вправо) с
девятью точками фиксации.
– Точная и надежная литая конструк-
ция из алюминиевого сплава.
– Пильный диск из твердого сплава.
– Простая замена пильных дисков с
помощью фиксатора диска, без
снятия выдвигающегося защитного
кожуха.
– Удлинение стола для надежной ра-
боты с длинными заготовками.
– Приспособление для закрепления
заготовки для надежной фиксации
заготовок.
– Мешок для опилок для простого и
эффективного сбора опилок.
– Лазерный указатель для точного
выравнивания разметки и линии ре-
за.
6.1 Установка мешка для опи-
лок
A Опасность!
Некоторые виды древесной пыли (на-
пример, от дуба, бука и ясеня) при
вдыхании могут вызывать рак.
– Производите работы только с уста-
новленным мешком для опилок или
с подключенным устройством для
отсасываня опилок.
– Дополнительно используйте пыле-
защитный респиратор, поскольку не
вся пыль улавливается или отсасы-
вается.
– Регулярно опорожняйте мешок для
опилок. Выполняйте эту процедуру
в пылезащитном респираторе.
При вводе в эксплуатацию инструмен-
та с входящим в комплект мешком для
опилок:
• Наденьте мешок для опилок (58) на
патрубок для отсасывания опилок
(59) .
При подключении инструмента к уст-
ройству для отсасывания опилок:
• Для подключения к патрубку для
отсасывания опилок используйте
соответствующий переходник.
• Следите за тем, чтобы устройство
для отсасывания опилок соответс-
твовало требованиям, описанным в
главе "Технические характеристи-
ки".
• Также следуйте руководству по экс-
плуатации устройства для отсасы-
вания опилок!
6.2 Установка приспособле-
ния для закрепления
заготовки
Приспособление для закрепления заго-
товки можно установить в двух положе-
ниях:
– Для широких заготовок:
вставить приспособление для за-
крепления заготовки в отверстие
(61) в задней части стола и затя-
нуть с помощью стопорного болта
(60) :
5657
5. Особые характеристи-
ки продукта
6. Ввод в эксплуатацию
58
59
