РУССКИЙ
52

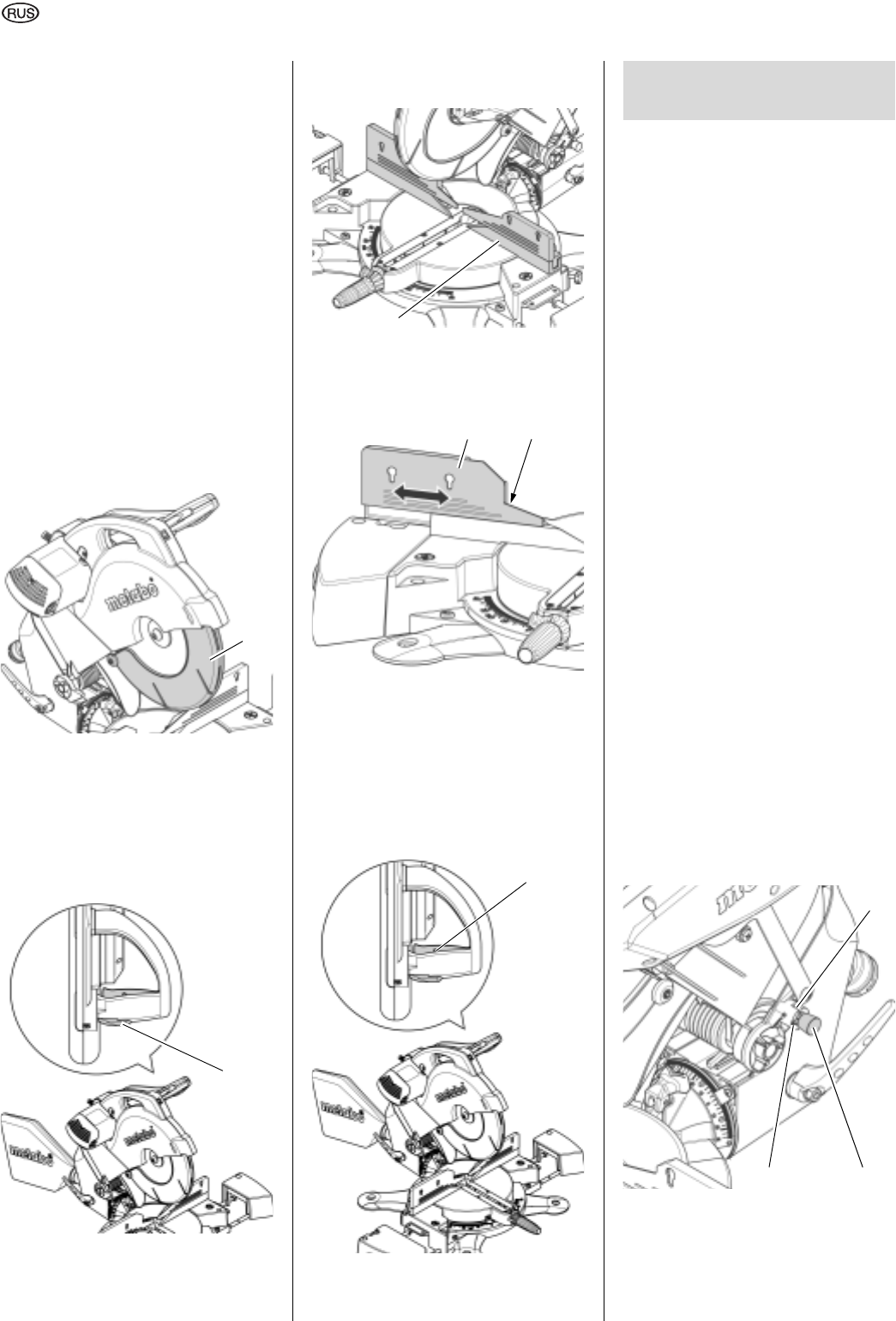

3.4 Предохранительные уст-
ройства
Выдвигающийся защитный кожух
(47)
Выдвигающийся защитный кожух за-
щищает от случайного касания пильно-
го диска и от разлетающихся опилок.
Предохранительный стопор (48)
Предохранительный стопор блокирует
подвижный выдвигающийся защитный
кожух: пильный диск остается закры
-
тым, и торцовая пила не может быть
опущена, пока предохранительный сто
-
пор не бдет разблокирован.
Упор для заготовки (49)
Упор для заготовки предотвращает
смещение заготовки при пилении. Упор
для заготовки должен быть всегда уса
-
новлен при эксплуатации инструмента.
Упор для заготовки оснащен переме-
щаемыми насадками (50) , которые
фиксируются стопорным винтом (51) .
Для выполнения реза под наклоном
насадки упора для заготовки следует
сместить наружу и зафиксировать.
Отверстие для навесного замка
Отверстие (52) в выключателе позво-
ляет блокировать выключатель навес-
ным замком.
4.1 Установка
Для обеспечения безопасности при
проведении работ инструмент нужно
закрепить на надежном основании.
– В качестве основания можно ис-
пользовать или прочно установлен-
ную рабочую плиту, или верстак.
– Идеальная высота основания со-
ставляет 800 мм.
– Инструмент должен также надежно
стоять при обработке крупных заго-
товок.
– Для длинных заготовок нужно ис-
пользовать дополнительные опоры.
3 Указание
Для мобильного использования инс-
трумент можно привинтить к фанер-
ной или столярной плите (500 мм x
500 мм, толщиной не менее 19 мм).
При использовании плита закрепля
-
ется на верстаке с помощью струб-
цин.
1. Привинтить инструмент к основа-
нию.
2. Ослабить транспортировочный
фиксатор:
немного нажать пильную головку
вниз и удерживать. Вынуть транс
-
портировочный фиксатор (54) из
глубокого выреза (53) , повернуть
на 90° и зафиксировать в неглубо-
ком вырезе (55) .
3. Медленно повернуть пильную голо-
вку вверх.
4. Упаковку сохранить для последую-
щего использования или утилизо-
42 Данные электродвигателя (смот-
рите также "Технические харак-
теристики")
43 Год выпуска
44 Знак CE – этот станок отвечает
директивам ЕС согласно серти-
фикату соответствия
45 Символ утилизации – Инстру-
мент может утилизировать про-
изводитель
46 Размеры допустимых пильных
дисков
47
48
49
50 51
52
4. Установка и транспор-
тировка
53
5455
