ΕΛΛΗΝΙΚΑ

3. Εισάγετε το καινούργιο ένθεμα πά-

γκου.

4. Σφίξτε τις βίδες στο ένθεμα του πά-

γκου.

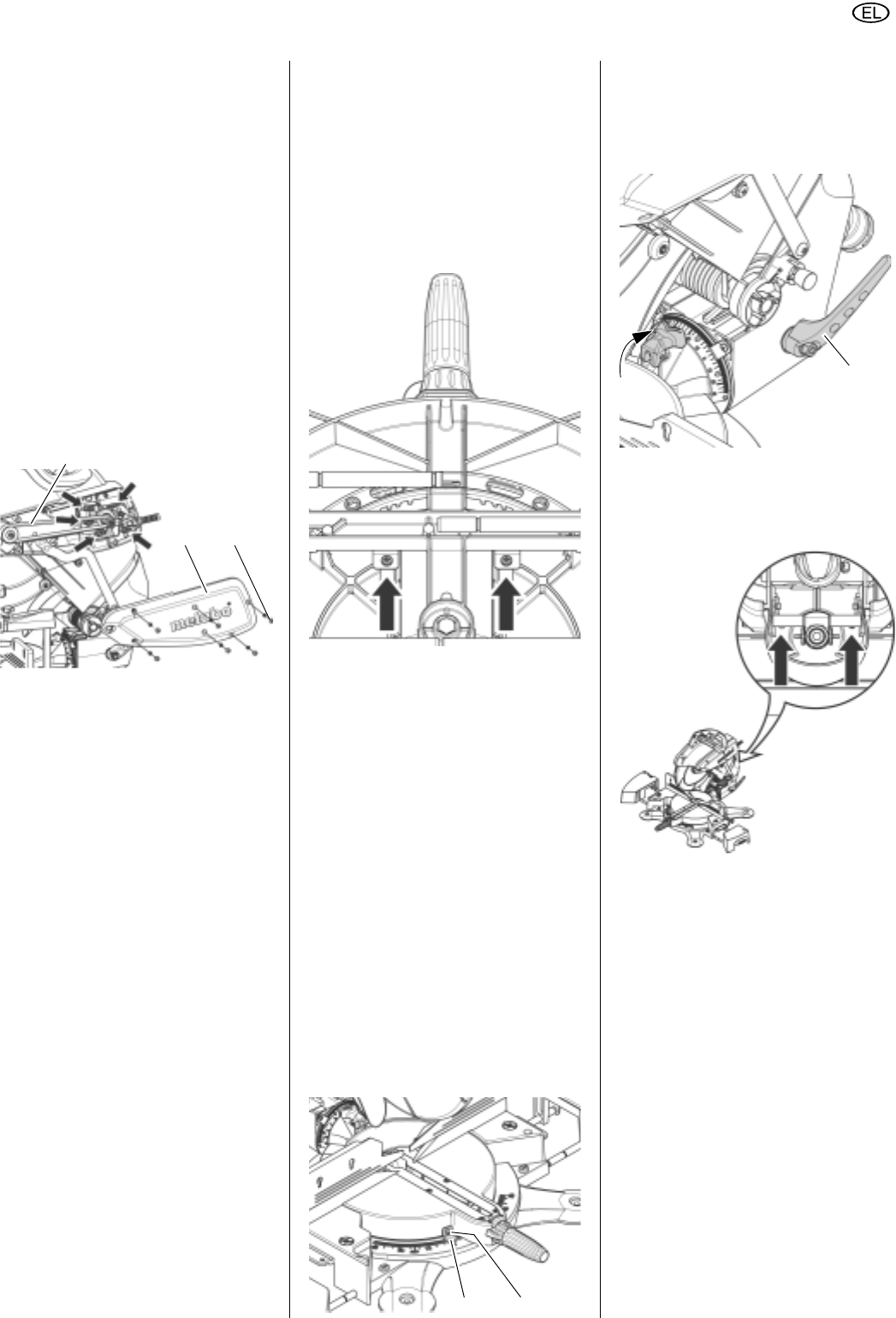

8.3 Σφίξιμο του ιμάντα μετάδο-

σης

Ο ιμάντας μετάδοσης κίνησης

(82)

, που

κινείται στην δεξιά πλευρά της κεφαλής

πριονίσματος πίσω από το κάλυμμα συν-

θετικής ύλης, πρέπει να επνατανίζεται

όταν κάνει κοιλιά μεταξύ των δύο τροχαλι

ών, που υπερβαίνει τα 8 mm.

Για τον έλεγχο, την επανασύσφιξη και την

αντικατάσταση:

1. Ξεβιδώστε τις βίδες

(84)

και αφαιρέστε

το κάλυμμα συνθετικής ύλης

(83)

2. Ελέγξτε την ελαστικότητα του ιμάντα

ασκώντας πίεση με τον αντίχειρα.

Σε περίπτωση επανασύσφιξης ή αντι-

κατάστασης του ιμάντα μετάδοσης κί-

νησης:

– Λασκάρετε όλες τις βίδες εξαγωνι-

κής υποδοχής της στερέωσης του

κινητήρα κατά μία περίπου περι

στροφή.

– Επανασυσφίξτε ή αντικαταστήστε

τον ιμάντα μετάδοσης κίνησης. Για

την επανασύσφιξη πρέπει να μετα

κινήσετε τον κινητήρα προς τα πί-

σω.

– Σφίξτε σταυρωτά τις βίδες για τη

στερέωση του κινητήρα.

3. Εφαρμόστε και πάλι το κάλυμμα συν-

θετικής ύλης

(83)

και σφίξτε το.

8.4 Προσαρμογές

Προσαρμογή του οριοθέτη κατεργαζό-

μενων τεμαχίων

1. Κουμπώστε την περιστρεφόμενη τρά-

πεζα στη θέση 0° και ασφαλίστε την με

τη βίδα σύσφιξης.

2. Περιστρέψτε την κεφαλή πριονίσμα-

τος προς τα κάτω και ασφαλίστε τη

μεταφορική ασφάλεια στη βαθύτερη

εσοχή .

3. Εάν απαιτείται, αφαιρέστε το σάκο

πριονιδιών ή αποσυνδέστε τη διάτα

ξη αναρρόφησης ρινισμάτων από το

πριόν.

4. Ανασηκώστε το πριόνι από τα πρό-

σθια πόδια, γείρετέ το στα πίσω πό-

δια και ακουμπήστε το προσεκτικά

στα πίσω όδια και τον κινητήρα.

5. Ξεβιδώστε τη βίδα στην κάτω πλευρά

κατά δύο περιστροφές:

6. Γυρίστε το πριόνι και πάλι στα πόδια

του.

7. Ρυθμίστε την περιστρεφόμενη τράπε-

ζα με τον οδηγό κατεργαζόμενου τε-

μαχίου κατά τέτοιον τρόπο, ώστε ο

οδηγό κατεργαζόμενου τεμαχίου να

βρίσκεται ακριβώς σε ορθή γωνία ως

προς τον πριονόδισκο.

8. Σφίξτε και πάλι τις βίδες στην κάτω

πλευρά.

Προσαρμογή των δεικτών της γωνίας

γωνιάσματος

1. Ξεσφίγξτε τη βίδα

(86)

κατά μία περι-

στροφή.

2. Μεταθέστε το δείκτη

(85)

έτσι, ώστε

να ταυτίζεται η αναφερόμενη τιμή με

τη ρυθμισμένη θέση μαγγώματος της

περιστρεφόμενης τράπεζας.

3. Σφίξτε τη βίδα

(86)

Προσαρμογή των θέσεων μαγγώμα-

τος για τη γωνία κλίσης

1. Κουμπώστε τον πτυσσόμενο βραχίο-

να στη θέση 0°,

(87)

μη

σφίγγετε το

μοχλό σύσφιξης.

2. Λασκάρετε τις δύο βίδες εξαγωνικής

υποδοχής στην οπίσθια πλευρά της

συσκευής κατά περίπου μία περι

στροφή:

3. Προσαρμόστε τον πτυσσόμενο βραχί-

ονα έτσι, ώστε ο πριονόδισκος να βρί-

σκεται ακριβώς σε ορθή γωνία ως

προς τν περιστρεφόμενη τράπεζα.

4. Σφίγξτε τις δύο βίδες εξαγωνικής υπο-

δοχής στην οπίσθια πλευρά της συ-

σκευής.

5. Σφίγξτε το μοχλό σύσφιγξης

(87)

6. Ξεσφίγξτε τη βίδα

(88)

κατά περίπου

μία περιστροφή.

7. Μεταθέστε το δείκτη

(89)

έτσι, ώστε

να ταυτίζεται η αναφερόμενη τιμή με

τη ρυθμισμένη θέση μαγγώματος του

πτυσσόμενου βραχίονα.

83 84

85 86
