ΕΛΛΗΝΙΚΑ
42
4. Απασφαλίστε την κλειδωνιά ασφαλεί-
ας
(74)
, μετακινήστε τον ταλαντευόμε-
νο προφυλακτήρα
(75)
προς τα επά-
νω και κρατήστε τον.

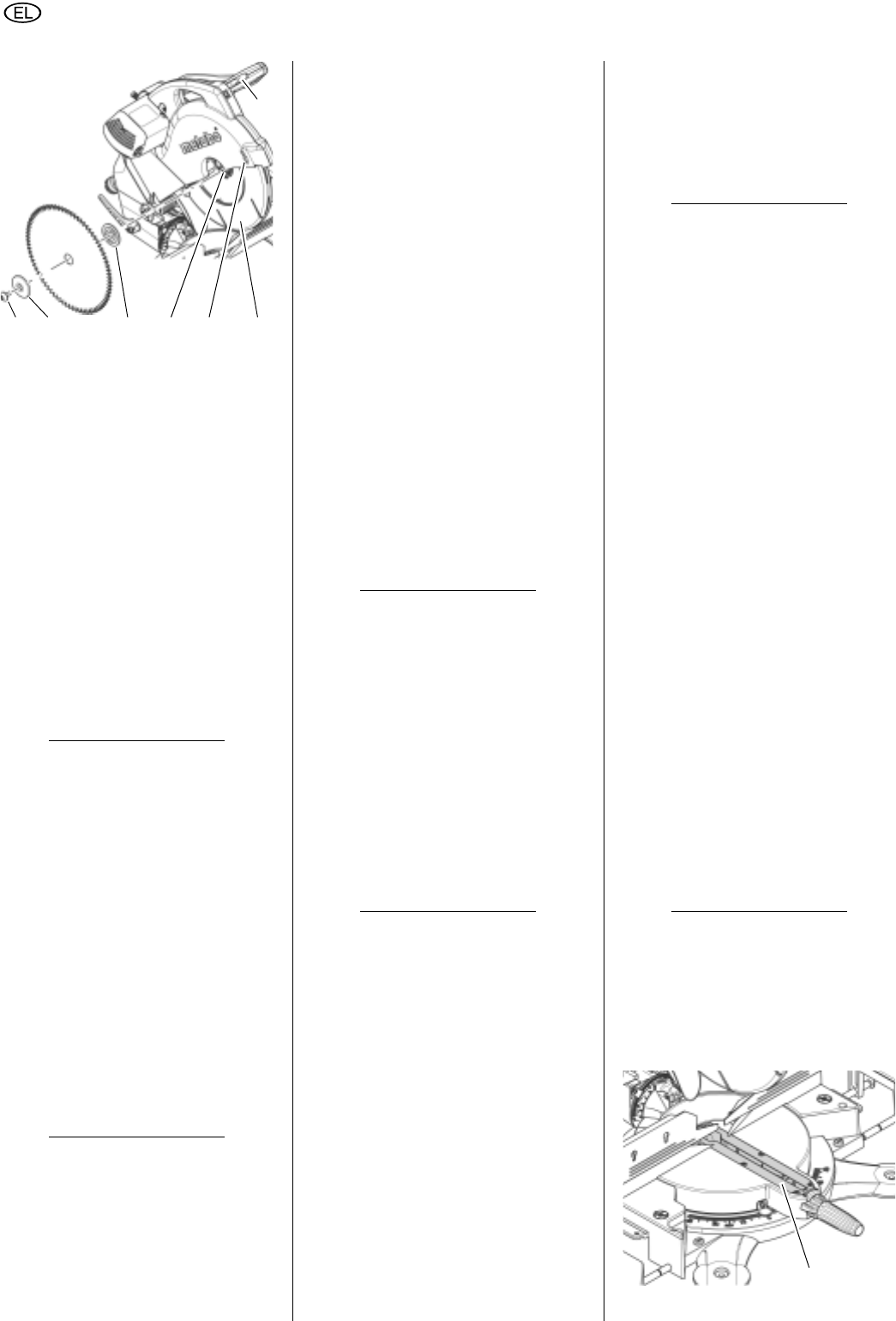

5. Αφαιρέστε προσεκτικά την εξωτερική
φλάντζα
(79)
και τον πριονόδισκο
από τον άξονα του πριονόδισκου και
κλείστε και πάλι τον ταλαντευόμενο
προφυλακτήρα.
A
Κίνδυνος!
Μη χρησιμοποιείτε μέσα καθαρισμού
(π.χ. για να απομακρύνετε υπολείμματα
ρητίνης), τα οποία θα μπορούσαν να
προσβάλλουν δομικά στοιχεία από ελα
-
φρύ μέταλλο. Σε άλλη περίπτωση μπορεί
να επηρεαστεί η σταθερότητα του πριονι-
ού.
6. Καθαρίστε τις επιφάνειες σύσφιγξης:
– τον άξονα του πριονόδισκου
(77)
,
– Πριονόδισκος,
– την εξωτερική φλάντζα
(79)
,
– την εσωτερική φλάντζα
(78)
.
A
Κίνδυνος!
Πρέπει να γίνει σωστή εφαρμογή της
εσωτερικής φλάντζας! Σε άλλη περίπτω-
ση ενδέχεται να μπλοκάρει το πριόνι ή να
λασκάρει ο πριονόδισκος! Η εσωτερική
φλάντζα έχει εφαρμοστεί σωστά, εάν το
λοξοτομημένο κολάρο δείχνει προς τα δε
-
ξιά κα η αυλακιά ελατηρίου προς τα αρι-
στερά.
7. Εφαρμόστε την εσωτερική φλάντζα
(78)
.
8. Απασφαλίστε την κλειδωνιά ασφαλεί-
ας, μετακινήστε τον ταλαντευόμενο
προφυλακτήρα προς τα επάνω και
κρατήσε τον.
9. Τοποθετήστε έναν καινούργιο πριονο-
δίσκο – προσέξτε τη φορά περιστρο-
φής: Από την αριστερή πλευρά (ανοι-
χτή) πρέπει το βέλος στον
πριονόδισκο να δείχνει προς την κα
-
τεύθυνση του βέλους
(76)
στο κάλυμ-
μα του δίσκου!
A
Κίνδυνος!
Χρησιμοποιείτε μόνον κατάλληλους πριο-
νόδισκους, οι οποίοι προβλέπονται για το
μέγιστο δυνατό αριθμό στροών (βλέπε
"Τεχνικά στοιχεία"). Εάν χρησιμοποιείτε
ακατάλληλους δίσκους ή δίσκους που
έχουν υποστεί ζημιά, μορεί λόγω φυγόκε
-
ντρων δυνάμεων να εξακοντιστούν κομ-
μάτια με εκρηκτικό τρόπο.
Δεν επιτρέπεται να χρησιμοποιηθούν τα
ακόλουθα:
– δίσκοι από ισχυρά κραματοποιημένο
χάλυβα ταχείας επεξεργασίας (HSS),
– πριονόδισκοι που έχουν υποστεί ζη-
μιά,
– δίσκοι διαχωρισμού.
A
Κίνδυνος!
– Συναρμολογήστε το δίσκο μόνο με
γνήσια εξαρτήματα.
– Μη χρησιμοποιείτε ακατάλληλες ροδέ-
λες. Σε άλλη περίπτωση μπορεί να
λασκάρει ο δίσκος.
– Οι δίσκοι πρέπει να έχουν συναρμο-
λογηθεί κατά τέτοιον τρόπο, ώστε να
κινούνται χωρίς πρόσθετη ορμή και
δύνμη και να μην μπορούν να λασκά
-
ρουν κατά τη διάρκεια της λειτουργί-
ας.
10. Κλείστε και πάλι τον ταλαντευόμενο
προφυλακτήρα.
11. Τοποθετήστε την εξωτερική φλάντζα –
Η πλακέ πλευρά πρέπει να είναι
στραμμένη προς τον πριονόδισκο!
12. Βιδώστε τη βίδα σύσφιγξης (αριστερό-
στροφο σπείρωμα) και σφίξτε τη με το
χέρι
.
Για να ασφαλίσετε τον πριονόδισκο,
πρέπει να πατήσετε το κουμπί ασφάλι-
σης και να στρέψετε τον πριονόδισκο ε
το άλλο χέρι, μέχρι που να πιάσει το
κουμπί ασφάλισης.
A
Κίνδυνος!
– Μην επιμηκύνετε το εργαλείο για το
σφίξιμο του δίσκου.
– Μην σφίγγετε τη βίδα σύσφιξης, χτυ-
πώντας το κλειδί.
13. Σφίξτε τη βίδα σύσφιξης.
14. Επανελέγξτε τη λειτουργία. Προς το
σκοπό αυτό απασφαλίστε την κλειδω-
νιά ασφαλείας και διπλώστε το δισκο-
προνο εγκάρσιας διεύθυνσης κοπής
προς τα κάτω:
– Κατά ταλάντευση προς τα κάτω
πρέπει ο ταλαντευόμενος προφυ-
λακτήρας να απελευθερώσει τον
πριονόδισκο, χωρίς να έρθει σε
επαφή με άλλα μέρη.
– Κατά το δίπλωμα του πριονιού στη
θέση αφετηρίας πρέπει ο ταλα-
ντευόμενος προφυλακτήρας να κα-
λύπτει αυτόματα τον πριονόδισκο.
– Στρέψτε τον πριονόδισκο με το χέ-
ρι. Ο πριονόδισκος πρέπει να μπο-
ρεί να στρέφεται σε κάθε δυνατή
θέση, χωρίς να αγγίζει άλλα ση-
μεία.
8.2 Αλλαγή του ενθέματος
πάγκου
A
Κίνδυνος!
Εάν το ένθεμα πάγκου έχει υποστεί ζημιά,
ενδέχεται να μαγγώσουν μικρά αντικείμε-
να μεταξύ του ενθέματος πάγκου και του
πριονόδισκου και να μπλοκάρουν τον
πριονόδισκο. Αντικαταστήστε αμέσως εν
-
θέματα πάγκου που έχουν υποστεί ζημιά.
1. Ξεβιδώστε τις βίδες από το ένθεμα
πάγκου
(81)
. Κατά περίπτωση περι-
στρέψτε την περιστρεφόμενη τράπεζα
και γύρτε την κεφαλή πριονίσματος
για να αποκτήσεε πρόσβαση στις βί
-
δες.
2. Αφαιρέστε το ένθεμα πάγκου .
74
75787980 77 76
81
