7.4 Διπλές τομές γωνιάσματος
3 Επισήμανση:
Η διπλή τομή γωνιάσματος αποτελεί συν-
δυασμό της τομής γωνιάσματος και της
κεκλιμένης τομής. Κάτι που σημαίνει ότι το
κατεργαζόμενο τεμάχιο πριονίζεται λοξά
προς την οπίσθια γωνία απόθεσης
και λο-
ξά προς την πάνω πλευρά.
Μέγιστες διαστάσεις κοπής βλέπε κεφ.
"Διαστάσεις κοπής για διαφορετικά κοψί-
ματα".
A Κίνδυνος λόγω αποσυναρμο-
λογημένης διάταξης ασφαλείας!
Σε συνάρτηση με τη γωνία γωνιάσματος
και κλίσης πρέπει πριν το πριόνισμα να
αποσυναρμολογηθούν τα επιθέμαα του
οριοθέτη τεμαχίου επεξεργασίας.
• Τοποθετήστε τα επιθέματα αμέσως
μετά το πριόνισμα και πάλι στον οδη-
γό κατεργαζόμενου τεμαχίου!
Χωρίς τα επιθέματα το ύψος των οριοθε-
τών τεμαχίου επεξεργασίας για ασφαλές
πριόνισμα είναι πολύ χαμηλό. Ψηλά τεμά-
χια επεξεργασίας ενδέχεται να ανατρα-
πούν προς τα πίσω!
A Κίνδυνος!
Στο διπλό κόψιμο γωνιάσματος υπάρχει
καλύτερη πρόσβαση του πριονόδισκου
λόγω της μεγάλης κλίσης - κάτι που ση
-
μαίνει και αυξημένο κίνδυνο τραυματι-
σμού.
• Να τηρείτε επαρκή απόσταση από τον
πριονόδισκο.
Θέση αφετηρίας:
– Η μεταφορική ασφάλεια έχει εξαχθεί
προς τα έξω.
– Η κεφαλή πριονίσματος είναι στραμ-
μένη προς τα πάνω.
– Επιθέματα του οδηγού κατεργαζόμε-
νου τεμαχίου μετατοπισμένα προς τα
έξω και ασφαλισμένα ή, εάν απαιτεί
-
ται, αποσυναρμολογημένα.
– Η περιστρεφόμενη τράπεζα είναι
ασφαλισμένη στην επιθυμητή γωνία.
– Ο πτυσσόμενος βραχίονας βρίσκεται
στην επιθυμητή γωνία ως προς την
εξωτερική επιφάνεια του κατεργαζόμε
-
νο τεμαχίου και είναι ασφαλισμένος.
Πριόνισμα του κατεργαζόμενου τεμαχί-
ου:
• Κόψιμο τεμαχίου προς κατεργασία
όπως περιγράφεται στο κεφάλαιο "κο-
πή λοξότμησης".
7.5 Διαστάσεις κοπής για δια-
φορετικά κοψίματα
Πλάτος κοπής
Μέγιστη διάσταση του κατεργαζόμενου
τεμαχίου (στοιχεία σε mm):
Ύψος κοπής
Μέγιστη διάσταση του κατεργαζόμενου
τεμαχίου (στοιχεία σε mm):
* Με πρόσθετο οριοθέτη
A Κίνδυνος!
Τραβήξτε το φις του δικτύου πριν τη διε-
νέργεια οιωνδήποτε εργασιών συντήρη-
σης και καθαρισμού.
– Πιο εκτεταμένες εργασίες συντήρησης
και επισκευής, απ’ αυτές που αναφέ-
ρονται σε αυτό το κεφάλαιο, επιτρέ-
πται να διενεργούνται μόνον από ειδι-
κευμένο τεχνικό προσωπικό.
– Χαλασμένα εξαρτήματα, ιδιαίτερα δια-
τάξεις ασφαλείας, πρέπει να αντικαθί-
στανται μόνο με γνήσια ανταλλακτιά.
Εξαρτήματα που δεν είναι ελεγμένα
και εγκεκριμένα από τον κατασκευα
-
στή μπορεί να οδηγήσουν σε απρό-
βλεπτες ζημιές.
– Αφού ολοκληρώσετε τις εργασίες συ-
ντήρησης και καθαρισμού, θέστε όλες
τις εγκαταστάσεις και πάλι σε λειτου-
γία και επανελέγξτε τις.
8.1 Αντικατάσταση του πριο-
νόδισκου
A Κίνδυνος εγκαυμάτων!
Λίγο μετά την κοπή, ενδέχεται να καίει
πάρα πολύ ο πριονόδισκος. Αφήστε έναν
καυτό δίσκο να κρυώσει. Μην καθρίζετε
πριονόδισκους με εύφλεκτα υγρά.
A Kίνδυνος κοψίματος ακόμη και
στον ακινητοποιημένο πριονοδίσκο!
Κατά το λασκάρισμα και το σφίξιμο της βί-
δας σύσφιξης πρέπει ο ταλαντευόμενος
προφυλακτήρας να έχει μετακιηθεί επάνω
από τον πριονόδισκο. Φορέστε γάντια κα
-
τά την αντικατάσταση του δίσκου.

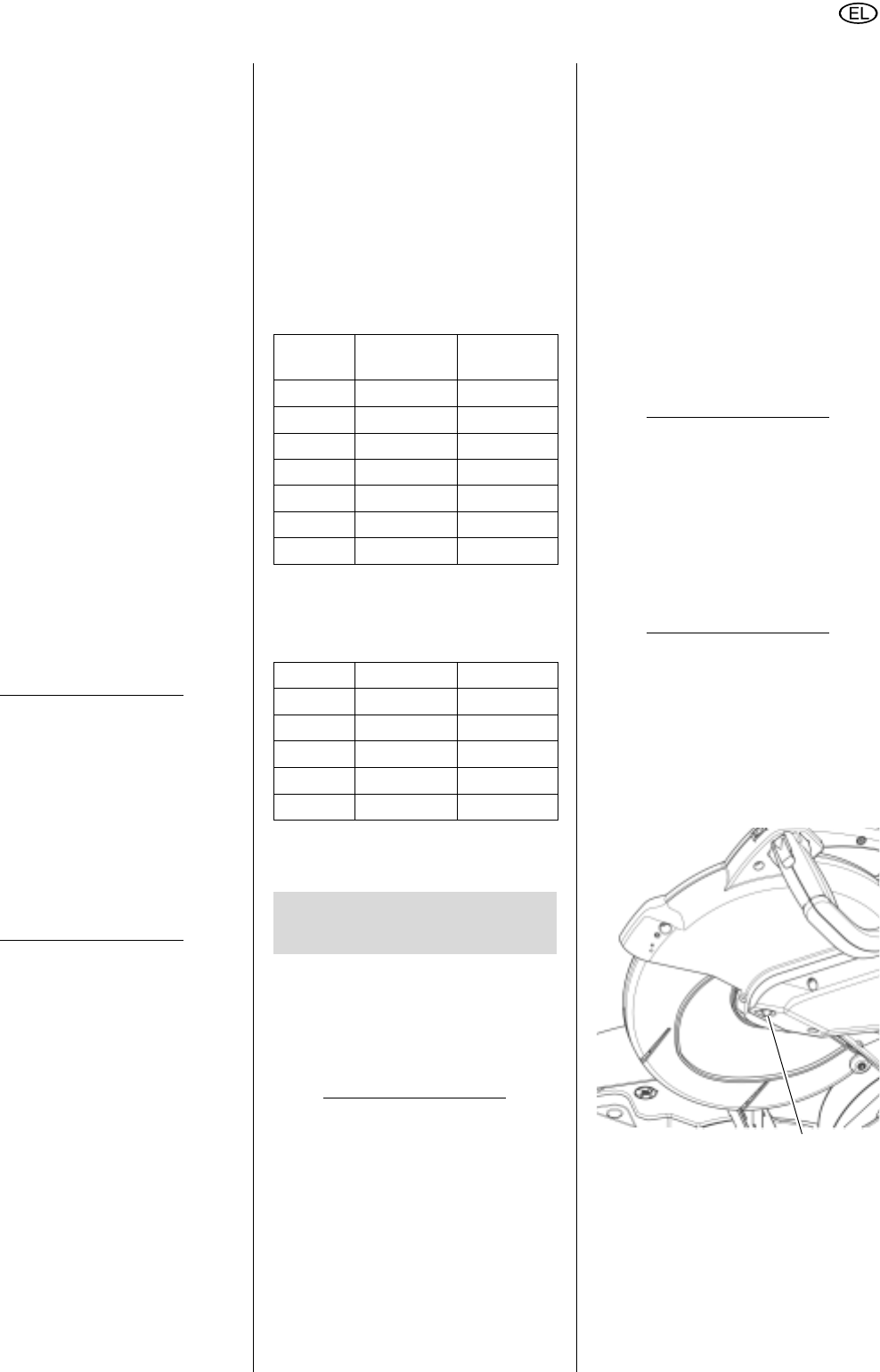

1. Ασφαλίστε την κεφαλή πριονίσματος
στην επάνω θέση.
2. Για να ασφαλίσετε τον πριονόδισκο,
πρέπει να πατήσετε το κουμπί ασφάλι
-
σης (73) και να στρέψετε τον πριονόδι-
σκο με το άλλο χέρι, μέχρι που να πιά-
σει το κουμπί ασφάλισης.
3. Ξεσφίξτε τη βίδα σύσφιξης (80) στον
άξονα του πριονόδισκου με το κλειδί
εξαγωνικής υποδοχής (αριστερόστρο
-
φο σπείρωμα!).
Γωνία-
σμα
KS 254 Plus KS 305 Plus
0° 145 200
15° 140 190
22,5° 130 185
31,6° 120 170
45° 100 140
47° 97 135
58° 75 105
Κλίση KS 254 Plus KS 305 Plus
0° 90 100*
22,5° 70 75
33,9° 55 60
45° 40 45
47° 33 35
8. Συντήρηση και περιποί-
ηση
