ΕΛΛΗΝΙΚΑ
40
Θέση αφετηρίας:
– Η μεταφορική ασφάλεια έχει εξαχθεί
προς τα έξω.
– Η κεφαλή πριονίσματος είναι στραμ-
μένη προς τα πάνω.
– Τα επιθέματα του οριοθέτη κατεργαζό-
μενου τεμαχίου έχουν μετατεθεί προς
τα μέσα και ασφαλιστεί.
– Η κλίση του πτυσσόμενου βραχίονα ως
προς την κάθετο ανέρχεται σε 0°, ενώ
ο μοχλός σύσφιγξης για τη ρύθμιση της
κλίσης είναι τραβηγμένος.
Ρύθμιση πριονιού:

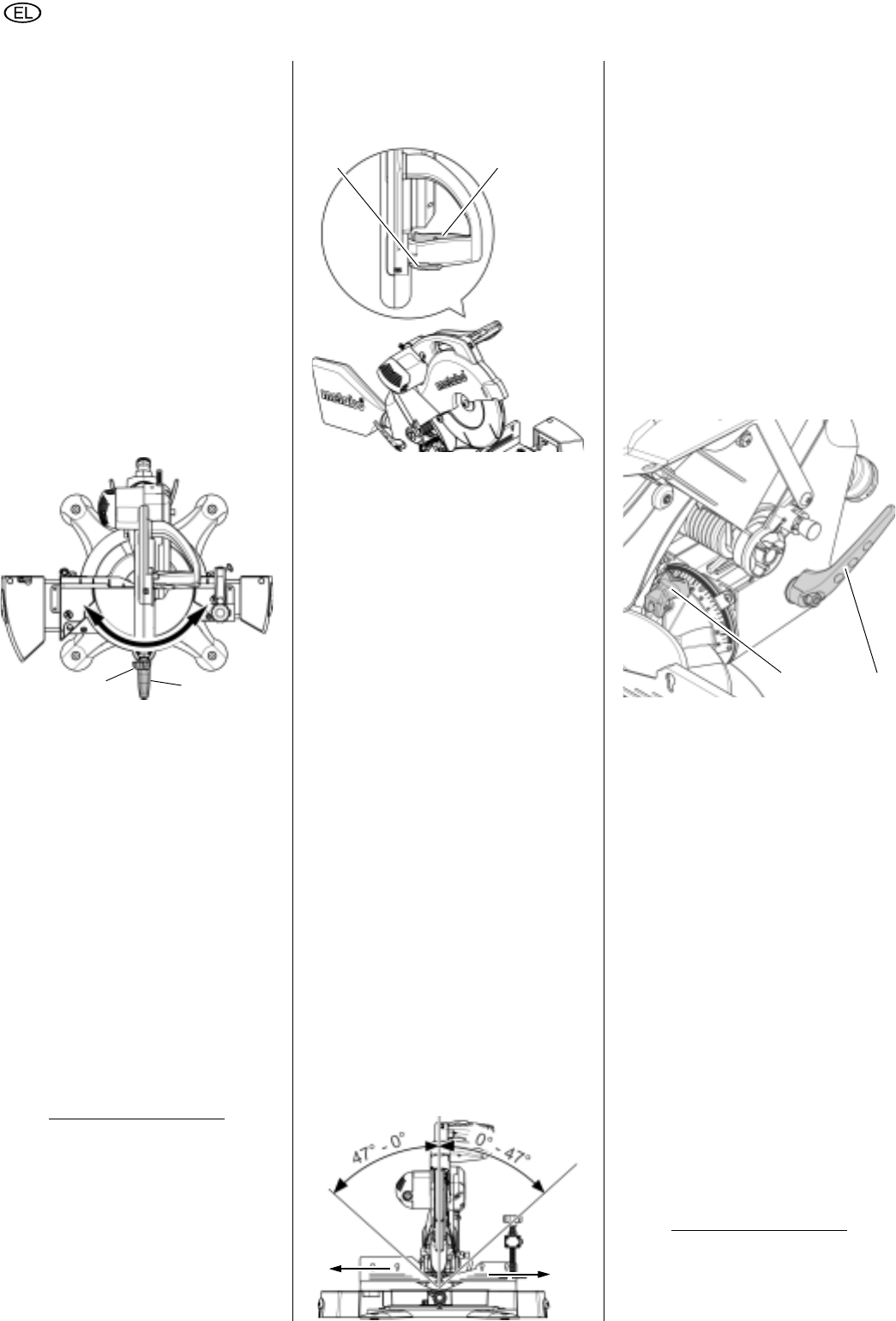

1. Ξεβιδώστε τη βίδα σύσφιξης (67) της
περιστρεφόμενης τράπεζας και πιέστε
το μοχλό ασφάλισης (68) προς τα κά-
τω.
2. Ρυθμίστε την επιθυμητή γωνία.
3 Επισήμανση:
Με ανυψωμένο μοχλό ασφάλισης η περι-
στρεφόμενη τράπεζα κουμπώνει στις γω-
νίες 0°, 15°, 22,5°, 31,6° και 45°. Με το
μολό ασφάλισης εντελώς προς τα κάτω η
λειτουργία ασφάλισης είναι απενεργοποι
-
ημένη.
3. Σφίγξτε τη βίδα σύσφιγξης της περι-
στρεφόμενης τράπεζας .
A Προσοχή
Για να μην αλλάξει η γωνία γωνιάσματος
κατά το πριόνισμα, πρέπει να σφίξετε τη
βίδα σύσφιξης
(67) της περιστρεφόμενης
τράπεζας (και στις θέσεις μαγγώματος!).
Πριόνισμα του κατεργαζόμενου τεμαχί-
ου:
4. Πιέστε το κατεργαζόμενο τεμάχιο ενά-
ντια στον οριοθέτη κατεργαζόμενου
τεμαχίου και μαγγώστε το με την
εγκατάσταση σύσφιξης κατεργαζόμε
-
νων τεμαχίων.
5. Κάνετε χρήση της κλειδωνιάς ασφα-
λείας (69) και πατήστε το διακόπτη
έναρξης/παύσης (70) και κρατήστε
τον πατημένο.
6. Καταβυθίστε τελείως προς τα κάτω
την κεφαλή πριονίσματος με τη βοή
-
θεια της χειρολαβής, χωρίς να κάνετε
βίαες κινήσεις. Πιέστε την κεφαλή του
πριονιού στο κατεργαζόμενο τεμάχιο
με τόση δύναμη, ώστε να μην μειωθεί
υπερβολικά πολύ ο αιθμός στροφών
του κινητήρα.
7. Κόψτε το κατεργαζόμενο τεμάχιο σε
ένα εργασιακό βήμα.
8. Αφήστε ελεύθερο το διακόπτη έναρ-
ξης/παύσης της λειτουργίας και επι-
τρέψτε στην κεφαλή πριονίσματος να
επανέλθει σιγά στην υψηλότερη θέση
αφετηρίας.
7.3 Κεκλιμένες τομές
3 Επισήμανση:
Στις κεκλιμένες τομές πριονίζεται το κατερ-
γαζόμενο τεμάχιο σε γωνία ως προς την
κάθετο.
Μέγιστες διαστάσεις κοπής βλέπε κεφ.
"Διαστάσεις κοπής για διαφορετικά κοψί
-
ματα".
Ανάλογα με τη γωνία κλίσης μπορεί να εί-
ναι απαραίτητη η μετατόπιση προς τα έξω
των επιθεμάτων του οριοθέτη κατεργαζό-
μενου τεμαχίου πριν από το πριόνισμα.
Θέση αφετηρίας:
– Η μεταφορική ασφάλεια έχει εξαχθεί
προς τα έξω.
– Η κεφαλή πριονίσματος είναι στραμ-
μένη προς τα πάνω.
– Τα επιθέματα του οριοθέτη κατεργαζό-
μενου τεμαχίου έχουν μετατεθεί προς
τα έξω και ασφαλιστεί.
– Η περιστρεφόμενη τράπεζα βρίσκεται
στη θέση 0 ° , και η βίδα σύσφιγξης έχει
σφίξει.
Ρύθμιση πριονιού:
1. Απασφαλίστε το μοχλό σύσφιγξης
(71) για τη ρύθμιση της κλίσης στην
οπίσθια πλευρά του πριονιού.
2. Δώστε προσεχτικά την κατάλληλη κλί-
ση στον πτυσσόμενο βραχίονα:
• Τραβήξτε το μοχλό ασφάλισης
(72) προς την κατεύθυνση της
πλευράς χειρισμού = αδιαβάθμητη
ρύθμιση πτυσσόμενου βραχίονα.
• Σπρώξτε το μοχλό ασφάλισης (72)
προς την κατεύθυνση της πίσω
πλευράς = ασφάλιση πτυσσόμενου
βραχίονα στις θέσεις μαγγώματος.
3 Επισήμανση:
Ο πτυσσόμενος βραχίονας κουμπώνει
στις γωνίες 0°, 22,5°, 33,9° και 45°.
3. Σφίγξτε το μοχλό σύσφιγξης για τη
ρύθμιση της κλίσης.
A Προσοχή!
Για να μην αλλάξει η γωνία κλίσης κατά το
κόψιμο, πρέπει να σφίξετε το μοχλό σύ
-
σφιξης του πτυσσόμενου βραχίνα (ισχύει
και για τη θέση μαγγώματος!) .
4. Κόψιμο τεμαχίου προς κατεργασία
όπως περιγράφεται στο κεφάλαιο "κο
-
πή λοξότμησης".
6768
69 70
7172
