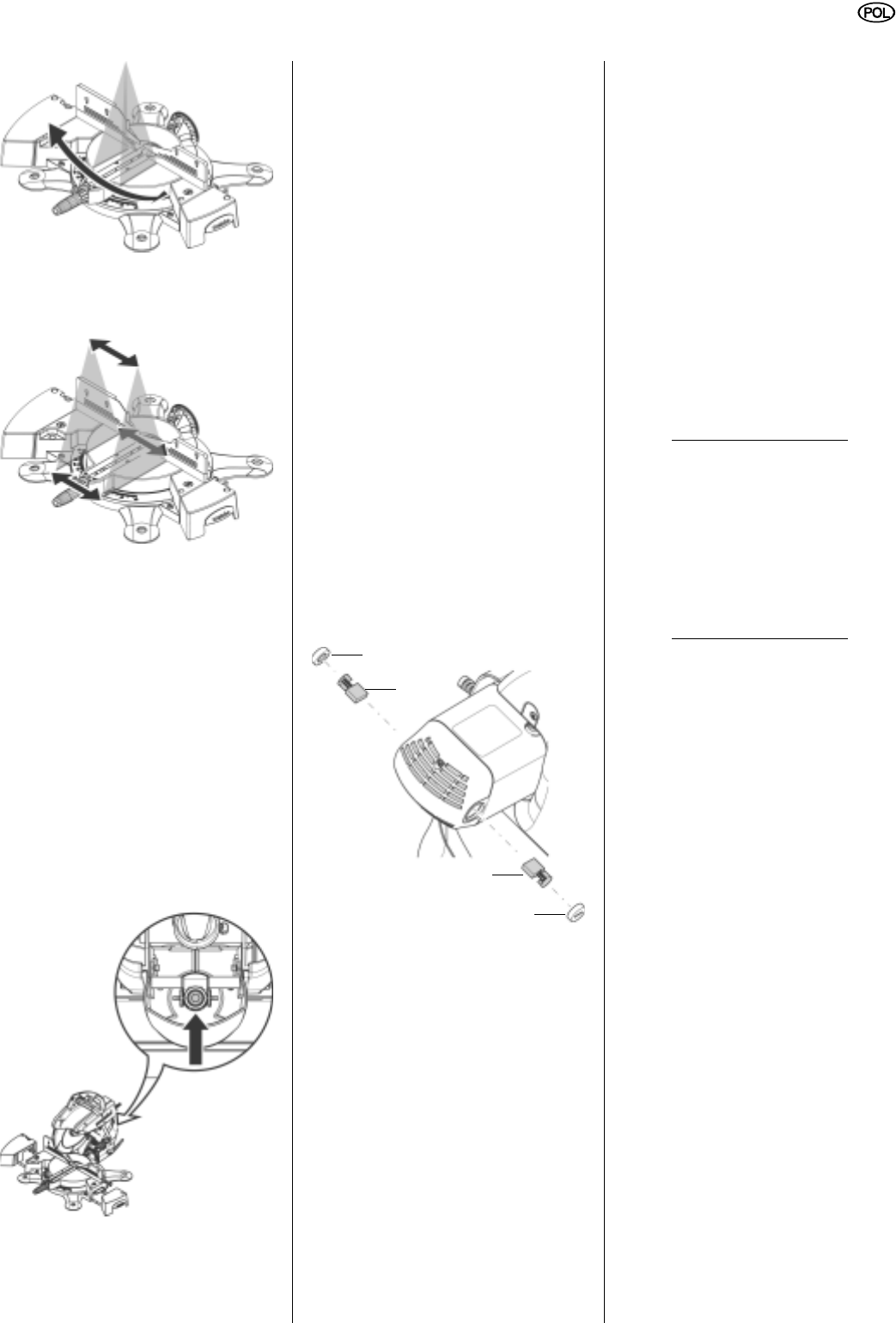

3. Wyregulować laser w sposób poka-
zany na rysunku, odkręcając lub do-
kręcając śrubę (92):
8.5 Regulacja zacisku pochy-
lenia
Jeżeli mimo dokręconej dźwigni nastaw-
czej kąt pochylenia ramienia przechylne-
go ulega zmianie pod wpływem nacisku
bocznego, należy wyregulować zacisk
pochylenia.
1. Ramię przechylne ustawić w poło-
żeniu 0° i przesunąć dźwignię blo-
kującą w kierunku strony tylnej.
2. Poluzować dźwignię nastawczą do
ustawiania pochylenia.
3. Dokręcać nakrętkę sześciokątną
(strzałka) aż do uzyskania odpo
-
wiedniej siły zaciskającej.
4. Dociągnąć dźwignię nastawczą do
ustawiania pochylenia. Dokręcanie
dźwigni powinno być wyraźnie od
-
czuwalne.
5. Sprawdzić ramię przechylne przez
dociskanie z boku. Ramię przechyl
-
ne nie powinno się przy tym poru-
szyć.
Jeżeli ramię przechylne nadal jeszcze
się porusza:
• Powtórzyć czynności opisane w
punktach 2–5. Odpowiednio poluzo-
wywać lub dokręcać nakrętkę sześ-
ciokątną.
8.6 Kontrola i wymiana
szczotek węglowych
Zużycie szczotek węglowych można
rozpoznać po:
– nierównej pracy silnika;
–zakłóceniach odbioru radiowego i
telewizyjnego podczas pracy silnika;
– zatrzymaniu silnika.
W celu kontroli lub wymiany szczotek
węglowych:
1. Wyciągnąć wtyczkę.
2. Odpowiednim wkrętakiem przykrę-
cić korki (93) szczotek węglowych
na obudowie silnika.
3. Wyciągnąć i sprawdzić szczotkę
węglową
(94). Długość szczotki wę-
glowej musi wynosić przynajmniej
8 mm.
4. Dobre szczotki węglowe włożyć po-
nownie do otworu. Obydwie boczne
nakładki małych płytek metalowych
muszą sięgać do bocznych rowków
w otworze.
5. Wkręcić ponownie zatyczkę zamy-
kającą.
6. Sprawdzić funkcjonowanie pilarki.
8.7 Czyszczenie urządzenia
• Za pomocą szczotki lub odkurza-
cza usuwać wióry i pył z niżej wy-
mienionych miejsc:
–urządzeń do regulacji;
– elementów obsługi;
– otworu chłodzącego silnika;
– obszar od wkładką stołu.
• Zespół lasera oczyścić szmatką ba-
wełnianą.
8.8 Przechowywanie stołu
ANiebezpieczeństwo!
• Nigdy nie przechowywać sprzętu w
ten sposób, aby mogły go łatwo uru
-
chomić osoby nieupoważnione.
• Upewnić się, że nikt nie może się
zranić o stojący sprzęt.
A Uwaga!
• Nie przechowywać urządzenia bez
podpórki lub w wilgotnym otoczeniu.
• Należy przestrzegać dopuszczal-
nych warunków otoczenia (zob.
"Dane techniczne").
8.9 Konserwacja
Przed każdym użyciem
• Usunąć trociny odkurzaczem lub
pędzelkiem.
• Skontrolować kabel napięcia i
wtyczkę pod kątem uszkodzeń, ew.
zlecić fachowcowi wymianę.
• Skontrolować wszystkie części ru-
chome czy poruszają się w całym
obszarze ruchu.
Regularnie, w zależności od warun-
ków zastosowania
• Sprawdzić stan i napięcie paska na-
pędowego, ewentualnie skorygo-
wać.
• skontrolować wszystkie połączenia
gwintowane, ewentualnie dokręcić.
• Skontrolować funkcję powracania
głowicy pilarki (głowica pilarki musi
powrócić do górnej pozycji wyjścio
-
wej siłą sprężyny), ew. zamienić.
• Lekko naoliwić elementy prowadzą-
ce.
