POLSKI
28
–Dokręcać śruby mocujące silnik
na krzyż.
3. Nałożyć z powrotem pokrywę z two-
rzywa sztucznego (83) i przykręcić.

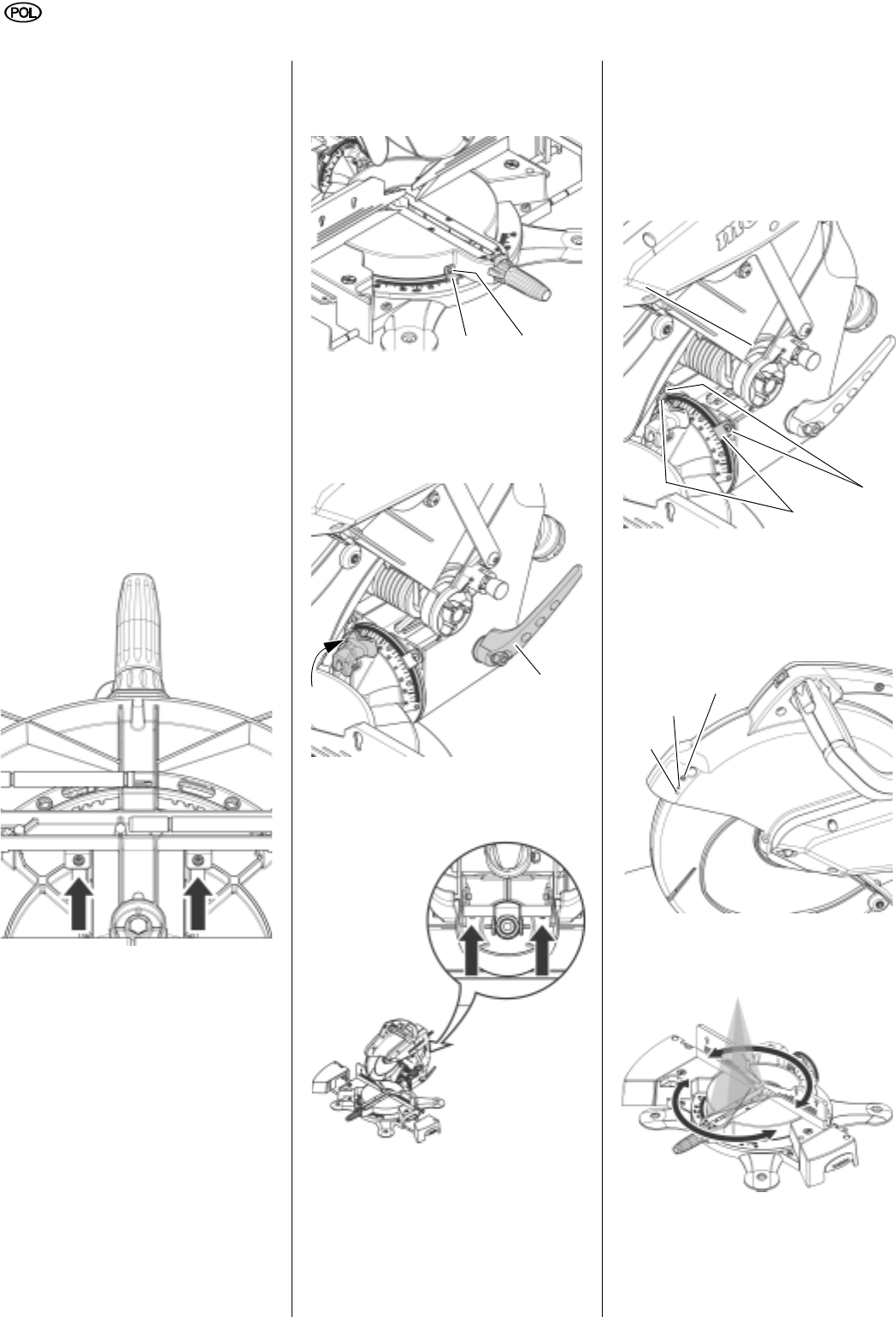

8.4 Regulacje
Regulacja ogranicznika materiału
przycinanego
1. Stół obrotowy zablokować w położe-
niu 0° i unieruchomić śrubą ustalają-
cą.
2. Głowicę pilarki przechylić w dół i
wprowadzić blokadę transportową
do głębszego rowka.
3. Ewentualnie zdjąć worek na wióry
lub odłączyć od pilarki instalację od-
ciągu wiórów.
4. Podnieść pilarkę za przednie nóżki,
przechylić przez tylne nóżki i ostroż
-
nie ustawić na tylnych nóżkach i sil-
niku.
5. Śruby na dolnej części odkręcić o
dwa obroty:
6. Ponownie ustawić pilarkę na nóż-
kach.
7. Stół obrotowy z ogranicznikiem
przycinanego materiału ustawić tak,
aby ogranicznik przycinanego mate-
riału był ustawiony dokładnie pod
kątem prostym względem piły.
8. Ponownie dokręcić śruby na części
dolnej.
Regulacja wskazówki kąta cięcia
ukośnego
1. Śrubę (86) poluzować o około jeden
obrót.
2. Wskaźnik (85) przestawić tak, aby
wskazywana wartość zgadzała się z
ustawioną pozycją blokady stołu ob
-
rotowego.
3. Dokręcić śrubę (86).
Regulacja pozycji blokowania dla
kąta pochylenia
1. Ramię przechylne zablokować w
położeniu 0°, dźwigni nastawczej
(87) nie dokręcać.
2. Na tylnej części urządzenia poluzo-
wać o około jeden obrót dwie śruby
z gniazdem sześciokątnym:
3. Tak ustawić ramię przechylne, by
tarcza piły była dokładnie pod ka
-
tem prostym w stosunku do stołu
obrotowego.
4. Dokręcić dwie śruby z gniazdem
sześciokątnym na tylnej części urzą
-
dzenia.
5. Zaciągnąć dźwignię ustalającą (87)
6. Poluzować śruby (88) o około jeden
obrót.
7. Wskaźnik (89) przestawić tak, aby
wskazywana wartość zgadzała się z
ustawioną pozycją blokady ramienia
przechylnego.
8. Dokręcić śruby (88).
Regulacja przystawki laserowej
Do regulacji lasera należy użyć dostar-
czonego klucza imbusowego (2,5 mm).
1. Wyregulować laser w sposób poka-
zany na rysunku, odkręcając lub do-
kręcając śrubę (90):
2. Wyregulować laser w sposób poka-
zany na rysunku, odkręcając lub do-
kręcając śrubę (91):
85 86
87
88
89
90
91
92
