POLSKI
27
ANiebezpieczeństwo!
Nie stosować środków czyszczących
(np. w celu usunięcia resztek żywicy),
które mogą naruszyć części obudowy
wykonane z metali lekkich; istnieje
możliwość naruszenia stabilności pilar
-
ki.
6. Czyszczenie powierzchni zacisko-
wych:
–wału piły (77),
–piły tarczowej,
–kołnierza zewnętrznego (79),
–kołnierza wewnętrznego (78).
ANiebezpieczeństwo!
Poprawnie nałożyć kołnierz wewnętrz-
ny! W przeciwnym razie pilarka może
się zablokować lub piła tarczowa może
się poluzować! Kołnierz wewnętrzny le
-
ży prawidłowo, gdy kołnierz skośny jest
skierowany w prawo, a rowek pierście-
niowy — w lewo.
7. Nałożyć kołnierz wewnętrzny (78).
8. Zwolnić blokadę bezpieczeństwa,
przesunąć osłonę odchylaną do gó
-
ry i przytrzymać.
9. Założyć nową piłę tarczową (uwa-
żać na kierunek obrotów): Patrząc
od lewej (otwartej) strony, strzałka
na pile tarczowej musi być zgodna
ze strzałką
(76) na osłonie piły tar-
czowej!
ANiebezpieczeństwo!
Należy stosować tylko odpowiednie piły
tarczowe, przystosowane do maksy
-
malnej prędkości obrotowej (zob. „Dane
techniczne“) – w przypadku nieodpo
-
wiednich lub uszkodzonych pił, może
nastąpić odrzut części pod wpływem si-
ły odśrodkowej.
Nie można używać:
–pił tarczowych z wysokostopowej
stali szybkotnącej (HSS);
– uszkodzonych pił tarczowych;
– tarcz tnących.
ANiebezpieczeństwo!
–Piłę tarczową należy montować wy-
łącznie przy użyciu części oryginal-
nych.
–Nie używać luźnych pierścieni re-
dukcyjnych; piła tarczowa może
spaść.
–Piły tarczowe muszą być tak za-
montowane, aby nie wykazywały
niewyważenia i bicia oraz nie uwal
-
niały się podczas pracy.
10. Ponownie zamknąć osłonę odchyla-
ną.
11. Nasunąć kołnierz zewnętrzny —
płaska powierzchnia powinna być
skierowana w stronę piły!
12. Śrubę zaciskową wkręcić (gwint le-
woskrętny!) i dokładnie dokręcić.
Aby zablokować tarczę piły, należy
nacisnąć przycisk blokujący, a dru
-
gą ręką obracać piłę tarczową, aż
zaskoczy przycisk blokujący.
ANiebezpieczeństwo!
– Nie przedłużać urządzenia do mo-
cowania piły tarczowej.
–Dokręcając śrubę zaciskową, nie
uderzać w klucz montażowy.
13. Mocno dokręcić śrubę zaciskową.
14. Skontrolować działanie. Zwolnić
blokadę bezpieczeństwa i opuścić
pilarkę w dół:
– Ochrona wahadłowa musi zwol-
nić przy opuszczaniu w dół tar-
czę piły bez dotykania do innych
części.
– Przy odchyleniu pilarki do góry
do pozycji wyjściowej osłona od
-
chylana musi automatycznie za-
kryć piłę tarczową.
– Obrócić ręką piłę tarczową. Piła
tarczowa powinna kręcić się w
każdej z możliwych pozycji usta
-
wienia bez dotykania innych czę-
ści.

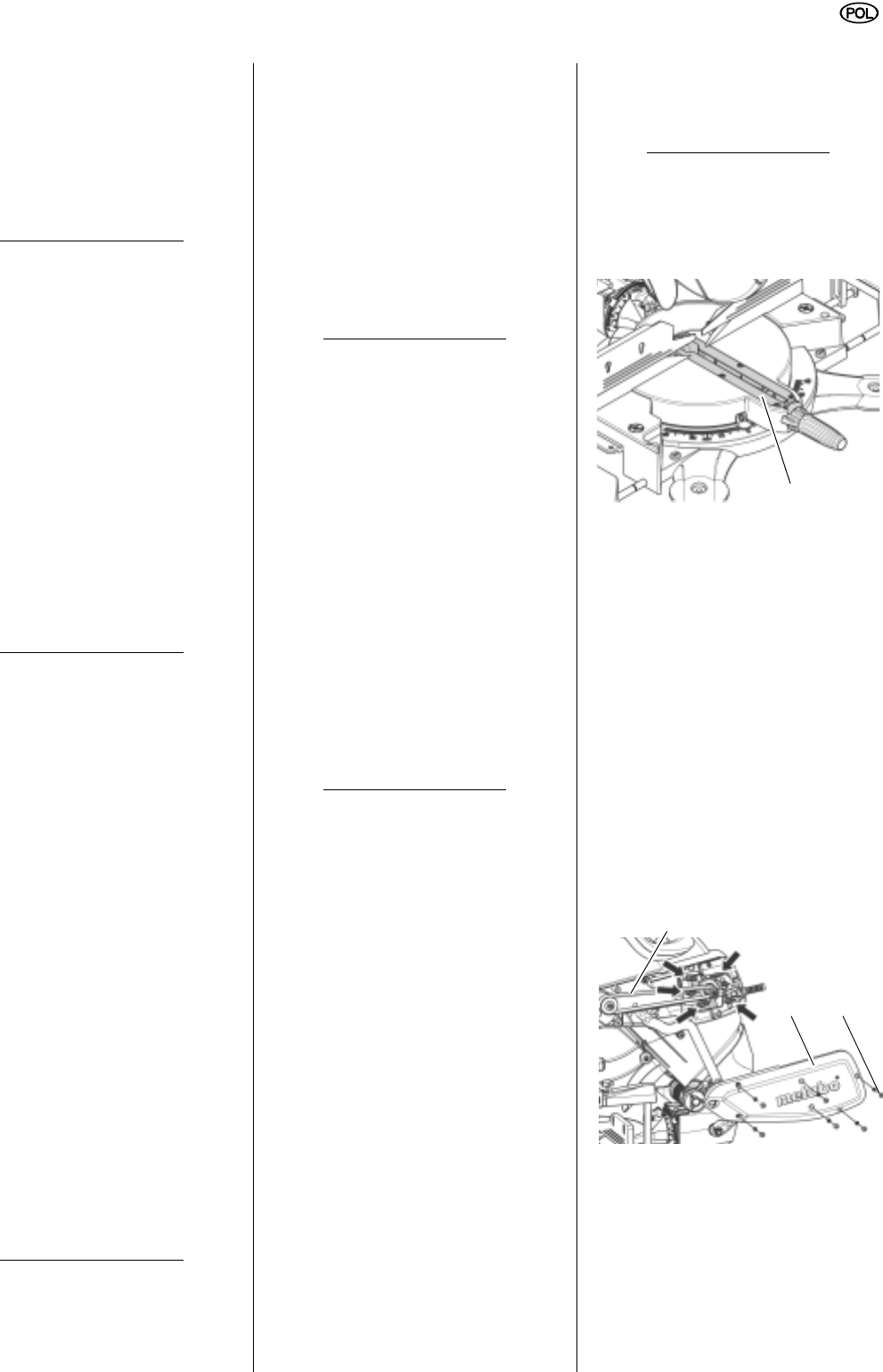

8.2 Wymiana wkładki stołu
ANiebezpieczeństwo!
Przy uszkodzonej wkładce stołu po-
wstaje zagrożenie, że pomiędzy wkład-
ką stołu a piłą tarczową zakleszczą się
małe przedmioty i zablokują piłę. Nale
-
ży natychmiast wymieniać uszkodzone
wkładki stołu!
1. Wykręcić śruby wkładki stołu (81).
Ewentualnie obrócić stół obrotowy i
pochylić głowicę pilarki w celu uzy
-
skania dostępu do śrub.
2. Zdjąć wkładkę stołu.
3. Włożyć nową wkładkę stołu.
4. Dokręcić śruby we wkładce stołu.
8.3 Naciąganie pasa napędo-
wego
Napięcie paska napędowego (82),
przebiegającego po prawej stronie gło-
wicy pilarki za pokrywą z tworzywa
sztucznego, należy ponownie wyregu
-
lować, gdy na środku między dwoma
kołami pasowymi pasek ugina się o po-
nad 8 mm.
Sprawdzanie, napinanie i wymiana:
1. Wykręcić śruby (84) i zdjąć osłonę z
tworzywa sztucznego (83).
2. Kciukiem sprawdzić napięcie pasów.
Jeśli zajdzie konieczność napięcia lub
wymiany pasa napędowego:
– Wszystkie śruby z gniazdem
sześciokątnym mocowania silni
-
ka obrócić o około jeden obrót.
– Napiąć pas napędowy lub wymie-
nić go. W celu naprężenia silnik
odsunąć do tyłu.
81
83 84
82
