POLSKI
26
ADemontaż urządzenia zabez-
pieczające przyczyną zagrożeń!
W zależności od kąta cięcia ukośnego i
kąta pochylenia należy przed piłowa-
niem zdemontować nasadki ograniczni-
ka przycinanego materiału.
• Bezpośrednio po cięciu zamonto-
wać nasadki na ograniczniku przyci-
nanego materiału!
Bez nasadek wysokość ograniczników
przycinanego materiału jest zbyt mała,
aby zapewnić bezpieczne piłowanie.
Wysokie elementy mogą się przechylić
do tyłu!
ANiebezpieczeństwo!
Przy cięciach ukośnych podwójnych pi-
ła tarczowa jest łatwiej dostępna z po-
wodu dużego pochylenia – dlatego też
zwiększone jest ryzyko skaleczenia się.
• Należy pozostawać w odpowiedniej
odległości od piły tarczowej!
Pozycja wyjściowa:
– Blokada transportowa wyciągnięta.
–Głowica pilarki odchylona do góry.
– Nasadki ogranicznika przycinanego
materiału rozsunięte na zewnątrz i
zablokowane lub zdemontowane.
–Stół obrotowy zablokowany w żąda-
nym położeniu.
–Ramię przechylne odchylone pod
żądanym kątem w stosunku do po
-
wierzchni materiału i zablokowane.
Przycinanie materiału:
• Przeciąć element w sposób opisany
w rozdziale „Cięcie ukośne”.
7.5 Wymiary dla różnych
rodzajów cięć
Szerokości cięcia
Maksymalne wymiary przedmiotu obra-
bianego (w mm):
Wysokości cięcia
Maksymalne wymiary przedmiotu obra-
bianego (w mm):
* Z dodatkowym ogranicznikiem
ANiebezpieczeństwo!
Przed wszystkimi pracami konserwacyj-
nymi i oczyszczaniem należy wyciąg-
nąć wtyczkę.
– Inne prace konserwacyjne lub na-
prawcze, niż opisane poniżej, mo-
gą być wykonywane wyłącznie
przez specjalistów.
– Uszkodzone części, a zwłaszcza
urządzenia zabezpieczające, należy
wymieniać tylko na oryginalne czę
-
ści. Części niezbadane i niedopusz-
czone przez producenta mogą pod-
czas obsługi spowodować trudne do
przewidzenia szkody.
– Po zakończeniu prac konserwacyj-
nych należy uruchomić ponownie i
skontrolować wszystkie urządzenia
zabezpieczające.

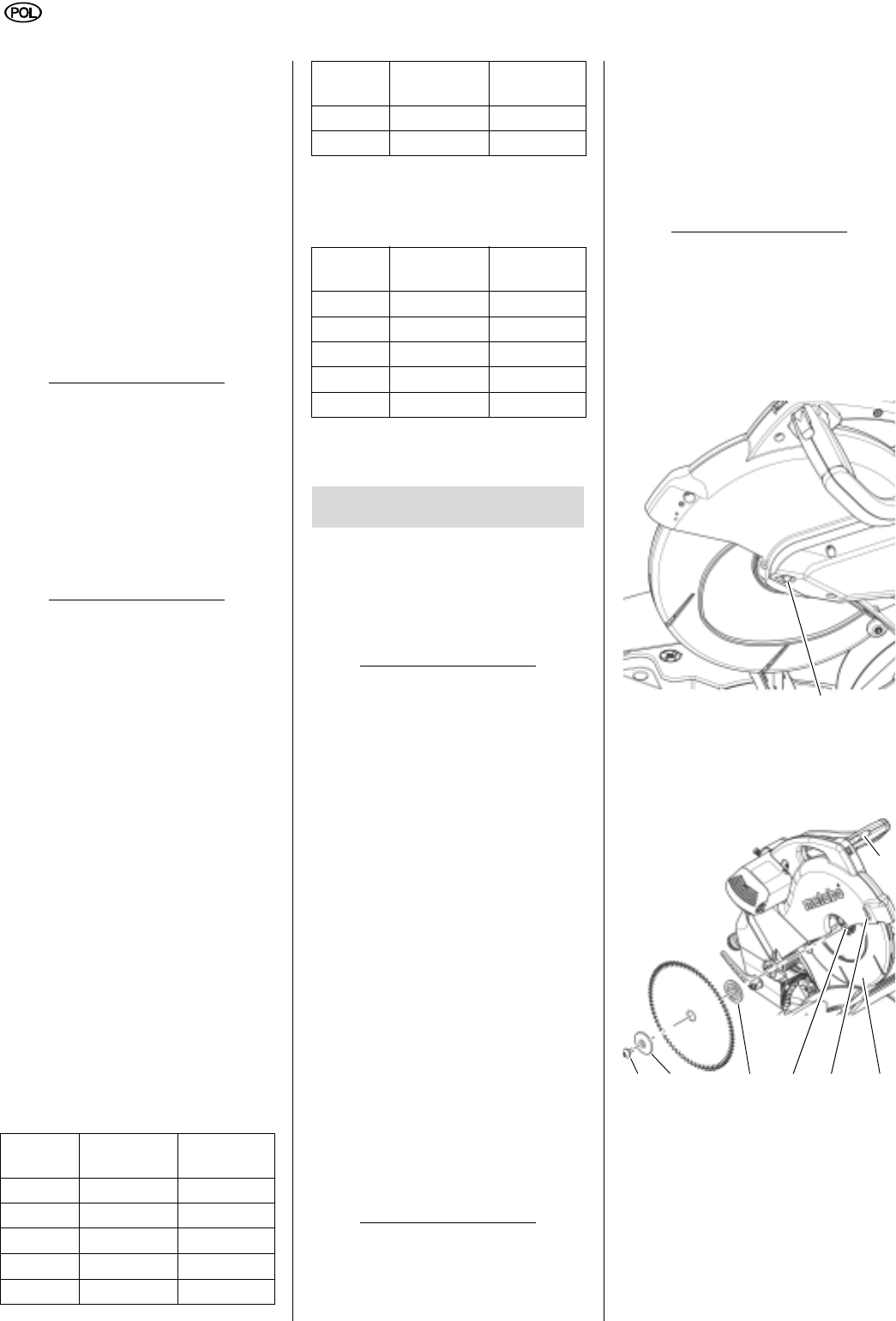

8.1 Wymiana tarczy piły
ANiebezpieczeństwo oparzenia!
Bezpośrednio po piłowaniu piła tarczo-
wa może być bardzo gorąca. Należy
pozostawić piłę tarczową do ostudze
-
nia. Gorącej piły tarczowej nie można
czyścić płynami palnymi.
ANiebezpieczeństwo skalecze-
nia się o nieruchomą piłę tarczową!
Podczas odkręcania i dokręcania śru-
by zaciskowej osłona odchylana musi
być przechylona nad piłą tarczową. Piłę
tarczową należy wymieniać w rękawi
-
cach ochronnych.
1. Głowicę pilarki zablokować w gór-
nym położeniu.
2. Aby zablokować piłę tarczową, należy
nacisnąć przycisk blokujący (73) , a
drugą ręką obracać piłę, aż zaskoczy
przycisk blokujący.
3. Śrubę zaciskową (80) na wale piły
tarczowej poluzować za pomocą
klucza imbusowego (gwint lewo-
skrętny!).
4. Zwolnić blokadę bezpieczeństwa
(74) przesunąć osłonę odchylaną
(75) do góry i przytrzymać.
5. Kołnierz zewnętrzny (79) i piłę tar-
czową ostrożnie zdjąć z wału piły i
ponownie zamknąć osłonę odchyla-
ną.
Cięcie
ukośne
KS 254 Plus KS 305 Plus
0° 145 200
15° 140 190
22,5° 130 185
31,6° 120 170
45° 100 140
47° 97 135
58° 75 105
Pochyle-
nie
KS 254 Plus KS 305 Plus
0° 90 100*
22,5° 70 75
33,9° 55 60
45° 40 45
47° 33 35
8. Konserwacja
Cięcie
ukośne
KS 254 Plus KS 305 Plus
73
74
75787980 77 76
