POLSKI
25
2. Ustawić pożądany kąt.
3 Wskazówka:
Przy przesuniętej do góry dźwigni blo-
kującej stół obrotowy blokuje się w
ustawieniach kątowych 0°, 15°, 22,5°,
31,6° i 45°. Przy dźwigni blokującej
przesuniętej całkowicie w dół funkcja
blokowania jest wyłączona.
3. Dokręcić śrubę ustalającą stół obro-
towy.
A Uwaga
Aby kąt ukosu nie zmienił się podczas
cięcia, należy dokręcić śrubę ustalającą
(67) stół obrotowy (także w położeniach
blokady).
Przycinanie materiału:
4. Obrabiany przedmiot docisnąć do
ogranicznika i zamocować uchwy-
tem pomocniczym.
5. Nacisnąć blokadę bezpieczeństwa
(69), nacisnąć i przytrzymać włącz-
nik (70).
6. Powoli na sam dół opuścić głowicę
pilarki trzymając za uchwyt. Pod
-
czas cięcia głowicę pilarki przyci-
skać do obrabianego przedmiotu
tylko na tyle mocno, by nie spadła
zbytnio prędkość obrotowa silnika.
7. W toku jednego ciągu roboczego
przeciąć materiał.
8. Puścić włącznik i powoli odchylić
głowicę pilarki do górnej pozycji wyj-
ściowej.
7.3 Cięcia pochylone
3 Wskazówka:
Przy cięciu kątowym obrabiany przed-
miot jest przecinany pod kątem do pio-
nu.
Maksymalne wymiary cięcia, zob. roz-
dział "Wymiary dla różnych rodzajów
cięć".
W zależności od kąta pochylenia przed
piłowaniem może być niezbędne rozsu
-
nięcie na zewnątrz nasadek ograniczni-
ka przycinanego materiału.
Pozycja wyjściowa:
– Blokada transportowa wyciągnięta.
–Głowica pilarki odchylona do góry.
– Nasadki ogranicznika przesunięte na
zewnątrz i zablokowane
–Stół obrotowy znajduje się w położe-
niu 0°, śruba ustalająca stół obroto-
wy jest dokręcona.

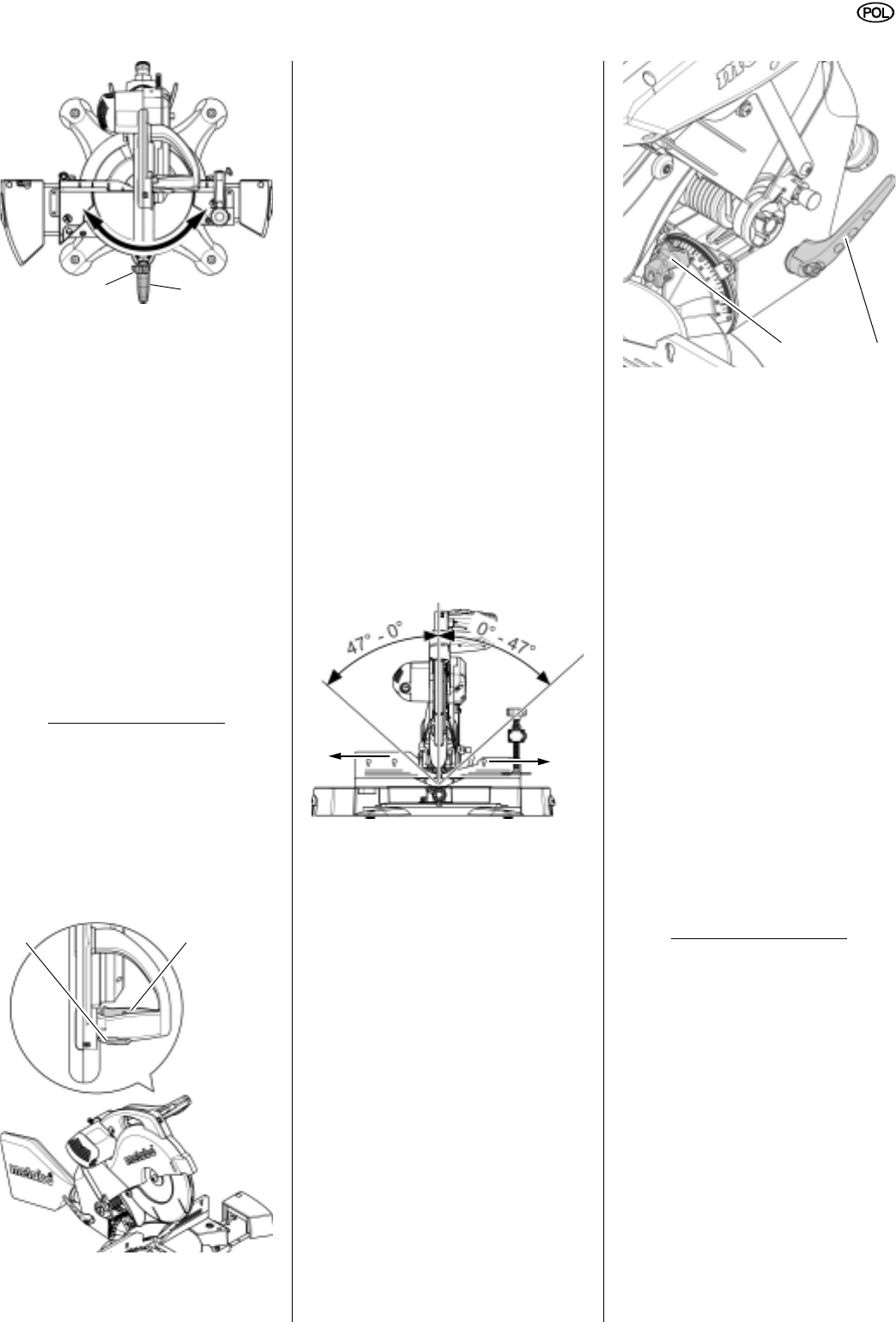

Ustawianie piły:
1. Z tyłu pilarki zwolnić dźwignię na-
stawczą (71) do ustawiania pochy-
lenia.
2. Powoli przechylić ramię przechylne
do żądanego położenia:
• pociągnięcie dźwigni blokującej
(72) w kierunku operatora —
bezstopniowe przestawianie ra-
mienia przechylnego.
• przesunięcie dźwigni blokującej
(72) do tyłu — blokowanie ramie-
nia przechylnego w położeniach
blokady.
3 Wskazówka:
Ramię przechylne blokuje się w usta-
wieniach kątowych 0°, 22,5°, 33,9° i
45°.
3. Dociągnąć dźwignię nastawczą do
ustawiania pochylenia.
A Uwaga!
Aby kąt pochylenia nie mógł się zmie-
niać podczas przycinania, należy do-
ciągnąć dźwignię nastawczą ramienia
przechylnego (również w pozycjach
blokowania!).
4. Przeciąć element w sposób opisany
w rozdziale „Cięcie ukośne”.
7.4 Cięcia ukośne podwójne
3 Wskazówka:
Cięcie ukośne podwójne stanowi połą-
czenie cięcia ukośnego i cięcia kątowe-
go. Oznacza to, że materiał przycinany
jest ukośnie w stosunku do tylnej kra
-
wędzi przyłożenia oraz ukośnie w sto-
sunku do płaszczyzny górnej.
Maksymalne wymiary cięcia, zob. roz-
dział "Wymiary dla różnych rodzajów
cięć".
6768
69 70
7172
