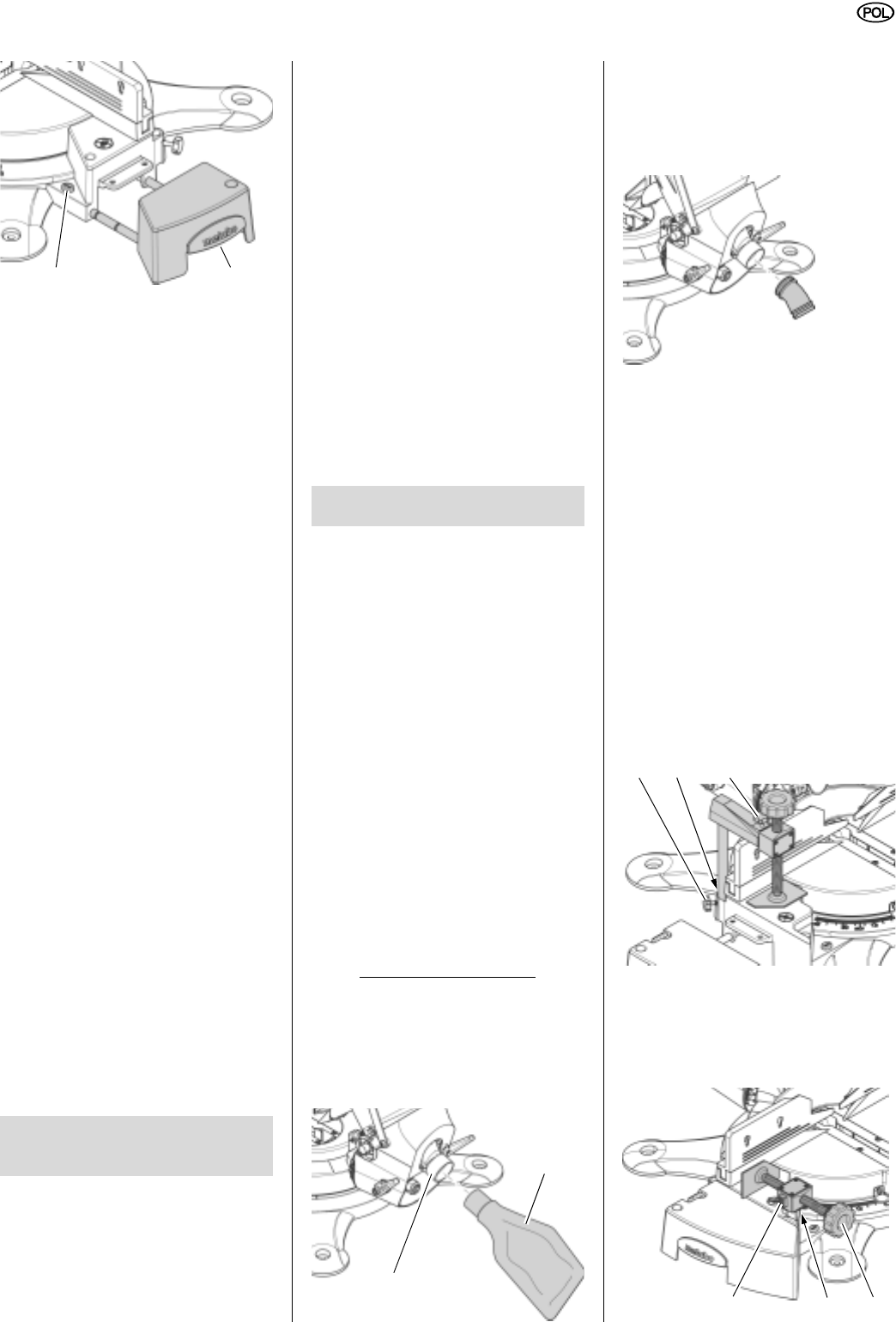

POLSKI
23
4. Zwolnić przycisk blokady.
Prawe rozszerzenie stołu jest zablo-
kowane przy minimalnej szerokości.
5. Zamontować lewe rozszerzenie sto-
łu, wykonując w podobny sposób
czynności opisane w punktach 1–3.
Ustawianie wybranej szerokości
stołu
Rozszerzenie stołu można zablokować
w czterech położeniach. Przestawianie
rozszerzenia stołu do sąsiedniego poło
-
żenia blokady:
1. Nacisnąć przycisk blokady i przy-
trzymać.
2. Rozszerzenie stołu przesunąć ok. 5
mm do środka / na zewnątrz.
3. Zwolnić przycisk blokady.
4. Rozszerzenie stołu powoli przesu-
nąć dalej do środka / na zewnątrz,
aż zablokuje się ono w następnym
położeniu blokady.
4.3 Transport
1. Głowicę pilarki przechylić w dół i
wprowadzić blokadę transportową
(54) do głębszego rowka (53).
2. Zdemontować części demontowal-
ne, które wystają poza urządzenie.
3. Nasadki ogranicznika zsunąć do
wewnątrz i zablokować.
4. Poszerzenie stołu wsunąć do we-
wnątrz
5. Podnieść urządzenie za uchwyt
nośny.
–Zakres cięć kątowych 94° (od 47° w
lewo do 47° w prawo) z siedmioma
położeniami blokady.
–Zakres cięć ukośnych 103° (od 47°
w lewo do 58° w prawo) z dziewię-
cioma położeniami blokady.
– Precyzyjna i trwała konstrukcja (od-
lew aluminiowy).
–Piły tarczowe zawierające metale
twarde.
– Bezproblemowa wymiana piły tar-
czowej dzięki blokadzie piły, bez ko-
nieczności demontażu osłony od-
chylanej.
– Rozszerzenie stołu do bezpiecznej i
wygodnej obróbki długich przedmio-
tów.
– Uchwyt pomocniczy do bezpieczne-
go mocowania obrabianych przed-
miotów.
– Worek na wióry do łatwego i efek-
tywnego wyłapywania wiórów.
– Przystawka laserowa do precyzyj-
nego wyznaczania linii cięcia.
6.1 Zamontowanie worka na
wióry
ANiebezpieczeństwo!
Wdychanie niektórych rodzajów pyłu
drzewnego (np. z drewna dębowego,
bukowego i jesionowego) może mieć
działanie rakotwórcze.
–Pilarkę należy eksploatować tylko
po zamontowaniu worka na wióry
lub podłączeniu do instalacji odcią
-
gu wiórów.
– Dodatkowo proszę używać maski
przeciwpyłowej, ponieważ nie cały
pył powstający w trakcie piłowania
jest chwytany lub odsysany.
– Regularnie opróżniać worek na wió-
ry. Przed opróżnianiem worka nale-
ży założyć maskę przeciwpyłową.
Uruchamianie urządzenia z dostarczo-
nym workiem na wióry:
• Założyć worek (58) na króciec od-
ciągu (59).
Jeżeli podłączają Państwo urządzenie
do instalacji odciągu wiórów:
• W celu podłączenia do króćca od-
ciągu należy użyć odpowiedniej
końcówki.
• Zwrócić uwagę na to, czy instalacja
odciągu wiórów spełnia wymagania
podane w rozdziale „Dane technicz
-
ne”.
• Proszę stosować się również do in-
strukcji obsługi instalacji odciągu
wiórów!
6.2 Zamontowanie uchwytu
pomocniczego
Uchwyt pomocniczy
można zamontować w dwóch pozy-
cjach:
– Szerokie obrabiane przedmioty:
uchwyt pomocniczy wsunąć w tylny
otwór
(61) stołu i zabezpieczyć śru-
bą ustalającą (60) :
–Wąskie obrabiane przedmioty:
odkręcić śrubę ustalającą (62) i
wsunąć przednią część uchwytu po-
mocniczego w przedni otwór (64)
stołu:
5. Szczególne właściwości
produktu
5657
6. Uruchomienie
58
59
61 6260
6463 65
