POLSKI
22

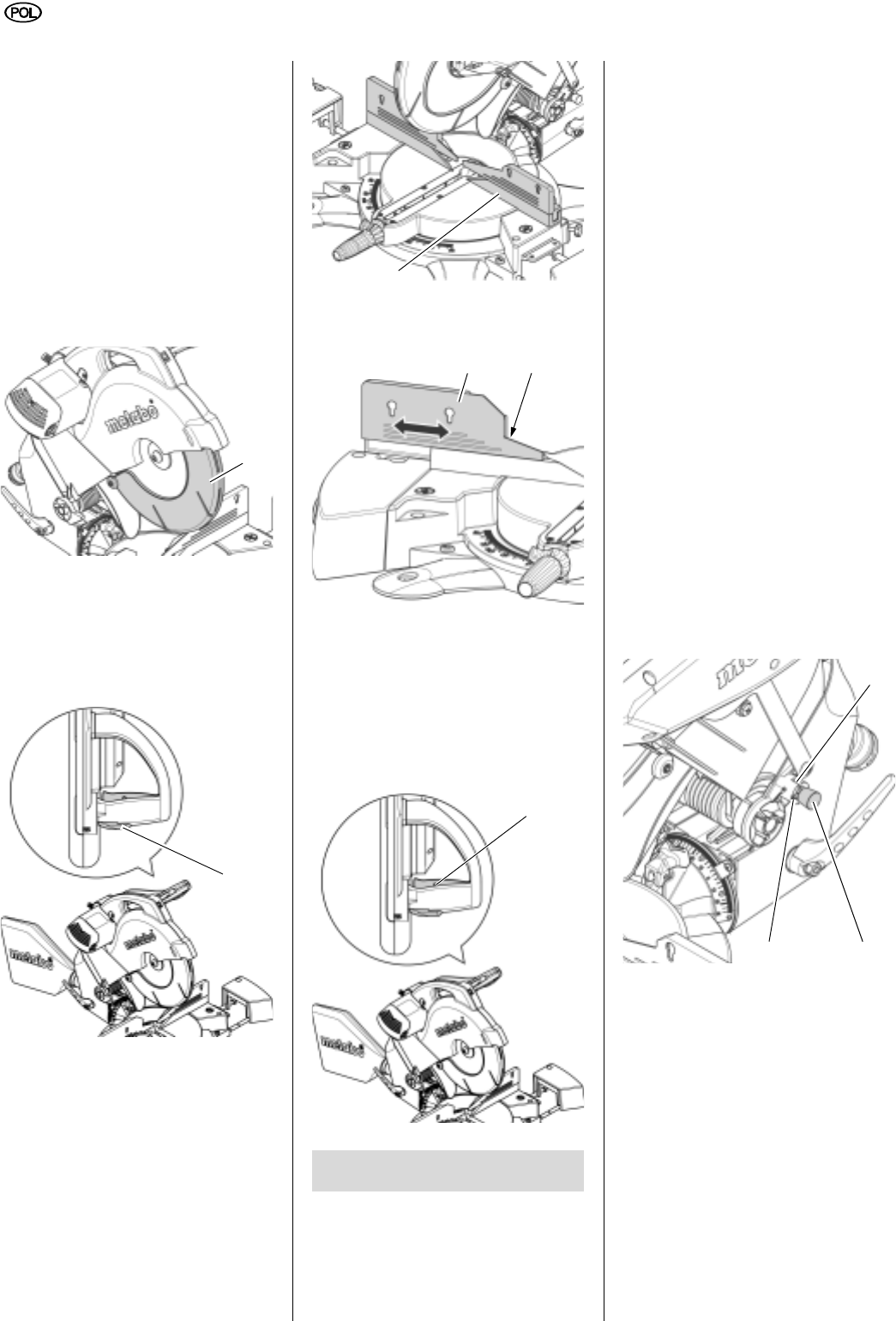

3.4 Urządzenia zabezpiecza-
jące
Osłona odchylana (47)
Osłona odchylana chroni przed przy-
padkowym dotknięciem do piły tarczo-
wej i przed odrzucanymi wiórami.
Blokada bezpieczeństwa (48)
Blokada bezpieczeństwa blokuje rucho-
mą osłonę odchylaną : przed odbloko-
waniem blokady bezpieczeństwa piła
pozostaje przykryta, a pilarka nie może
być opuszczona.
Ogranicznik materiału przecinanego
(49)
Ogranicznik materiału przecinanego za-
pobiega przesunięciu się przedmiotu
obrabianego podczas cięcia. Podczas
korzystania z urządzenia ogranicznik
materiału przecinanego musi być za
-
wsze zamontowany.
Ogranicznik ma przesuwne nasadki
(50), blokowane śrubą ustalającą (51).
Aby wykonać cięcie kątowe, należy
przesunąć nasadki ogranicznika na ze-
wnątrz i zablokować je.
Otwór do kłódki
Otwór (52) we włączniku/wyłączniku
umożliwia zabezpieczenie przełączni-
ka przy pomocy kłódki.
4.1 Ustawianie urządzenia
Aby zapewnić bezpieczeństwo pracy,
urządzenie musi być przymocowane do
stabilnej podstawy.
– Za podstawę posłużyć może przy-
mocowana na stałe płyta robocza
lub stół roboczy.
– idealna wysokość podłoża wynosi
800 mm.
–Urządzenie musi stać pewnie rów-
nież przy obróbce większych kawał-
ków materiału.
–Długie obrabiane przedmioty nale-
ży dodatkowo podeprzeć za pomo-
cą odpowiedniego osprzętu.
3 Wskazówka
Do zastosowania przenośnego urzą-
dzenie może zostać przykręcone do
płyty stolarskiej lub ze sklejki (500 mm
x 500
mm, grubość minimum 19 mm).
Przed użyciem płytę należy przymoco
-
wać do stołu roboczego przy pomocy
ścisków śrubowych.
1. Urządzenie przykręcić do podłoża.
2. Zwalnianie blokady transportowej:
nacisnąć głowicę pilarki nieco w dół
i przytrzymać. Wyciągnąć blokadę
transportową (54) z głębszego row-
ka (53), aby obrócić ją o 90° i zablo-
kować w płytszym rowku (55).
3. Powoli unieść głowicę pilarki.
4. Opakowanie zachować lub usunąć
zgodnie z zasadami ochrony środo
-
wiska.
4.2 Montaż rozszerzenia stołu
1. Wyjąć z opakowania transportowe-
go prawe rozszerzenie stołu (56)
(mniejsza powierzchnia przylega-
nia).
2. Nacisnąć i przytrzymać przycisk
blokady
(57).
3. Szyny prowadzące całkowicie wsu-
nąć do mocowań.
45 unieszkodliwianie odpadów –
urządzenie może zostać zutylizo-
wane przez producenta
46 wymiary dopuszczalnych tarcz
tnących
47
48
4. Montaż i transport
49
50 51
52
53
5455
