User Manual

POLSKI
18

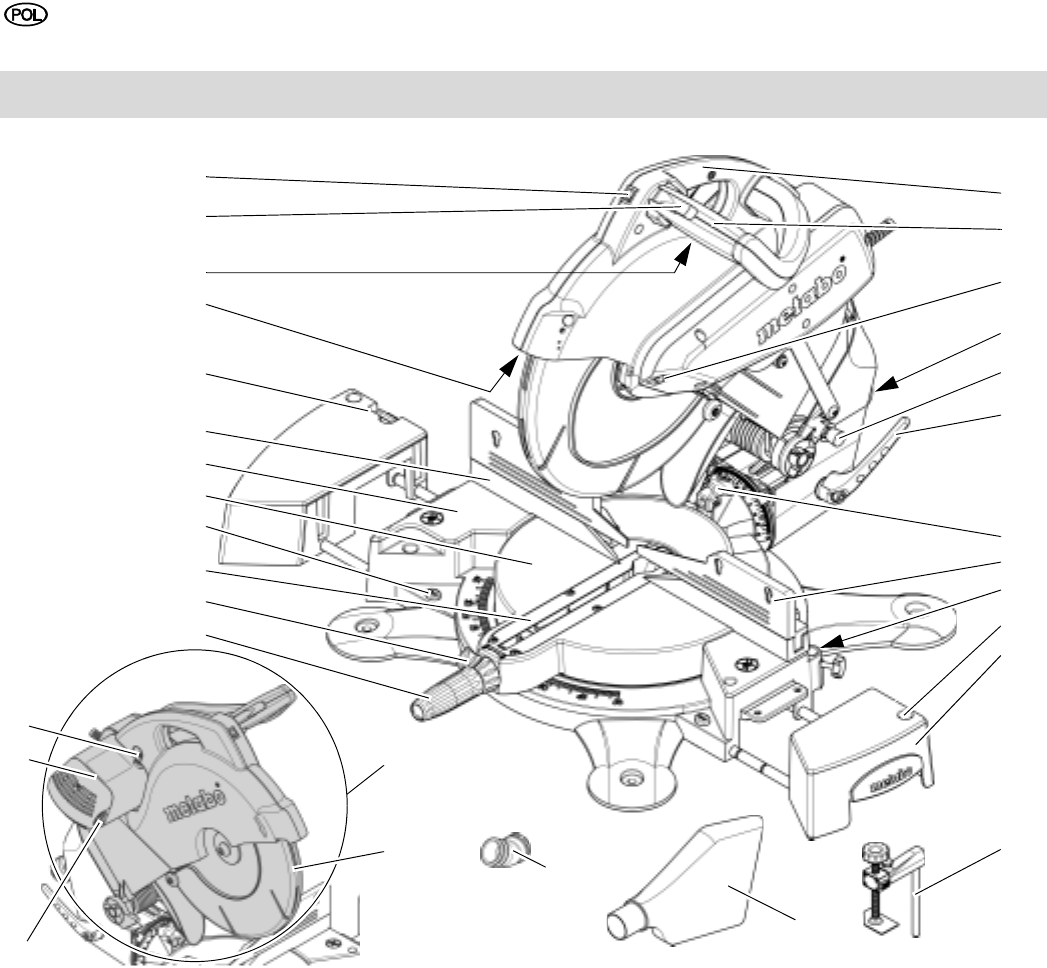

1. Urządzenie - widok ogólny (zakres dostawy)
1
2
4
5
6
20
21
22
23
24
27
28
30
3
29
31
15
26
17
25
7
18
8
9
19
10
11
16
12
13
14
1 uchwyt nośny
2 uchwyt
3 blokada tarczy piły
4 króciec do odsysania wiórów
5 blokada transportowa
6 dźwignia nastawcza regulacji
pochylenia
7 dźwignia blokująca do ustawia-
nia pochylenia
8 przesuwane nasadki ogranicz-
nika przycinanego materiału
9 mocowanie uchwytu pomocni-
czego
10 mocowanie ogranicznika długoś-
ci (osprzęt)
11 poszerzenie stołu
12 przyrząd do mocowania przed-
miotu obrabianego
13 worek na wióry
14 końcówka do odsysania pyłu
15 głowica pilarki
16 osłona odchylana
17 szczotki węglowe
18 silnik
19 cokół przyłączeniowy lampki
roboczej (osprzęt)
20 śruba ustalająca stół obrotowy
21 dźwignia blokująca stołu obroto-
wego
22 wkładka stołu
23 przycisk blokady rozszerzenia
stołu
24 stół obrotowy
25 stół
26 stały ogranicznik
27 schowek na narzędzia z
kluczami imbusowymi (6 mm i
2,5
mm)
28 przystawka laserowa
29 włącznik/wyłącznik pilarki
30 blokada bezpieczeństwa
31 włącznik lasera
Dokumentacja do urządzenia
– Oryginalna instrukcja obsługi
– lista części zamiennych
I_0017pl1A.fm 18.2.10 Oryginalna instrukcja obsługi
