MAGYAR
14

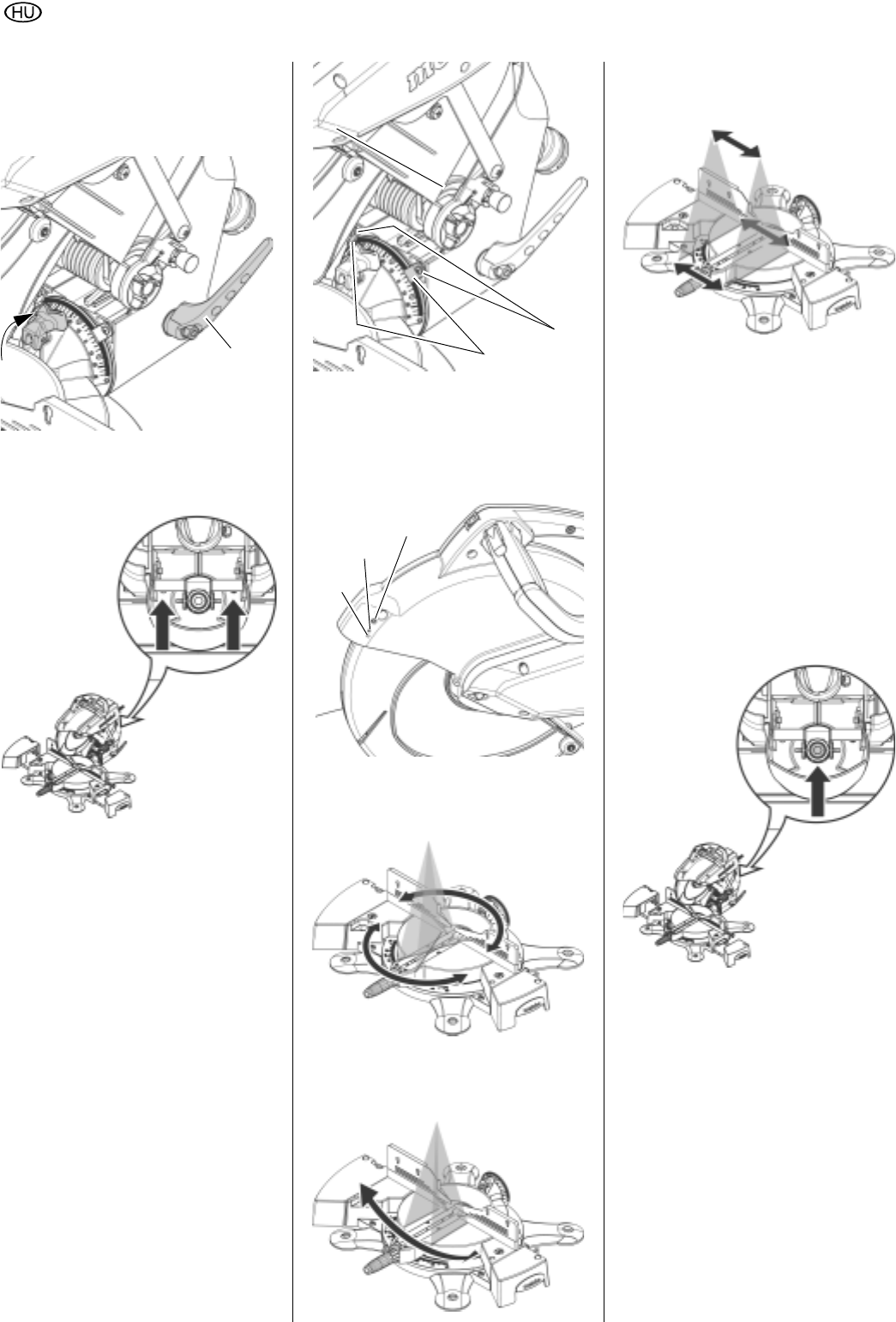

Hajlásszög fix pozícióinak beállítása
1. Kattintsa be a billentő kart a 0°-os
helyzetbe,
ne
húzza meg a
(87)
rög-
zítő kart.
2. Lazítsa meg a készülék hátlapján lévő
két belső hatlapú csavart kb. egy for-
dulattal.
3. A billenőkart úgy állítsa be, hogy a fű-
részlap pontosan derékszögben álljon
a forgóasztalhoz.
4. A két belső hatlapfejű csavart a készü-
lék hátoldalán húzza meg.
5. Húzza meg a rögzítőkart
(87)
.
6. Kb. egy fordulattal lazítsa meg a
(88)
csavarokat.
7. A mutatót
(89)
úgy állítsa be, hogy a
kijelzett érték megegyezzen a billenő-
kar beállított reteszelési pozíciójával.
8. Húzza meg a csavarokat
(88)
.
Méretre vágó lézer beállítása
Használja a lézer beállításához a géppel
szállított belső hatlapú kulcsot (2,5
mm).
1. Lazítsa meg ill. húzza meg a
(90)
csavart, ahhoz hogy a lézert az ábra
szerint be tudja állítani:
2. Lazítsa meg ill. húzza meg a
(91)
csavart, ahhoz hogy a lézert az ábra
szerint be tudja állítani:
3. Lazítsa meg ill. húzza meg a
(92)
csavart, ahhoz hogy a lézert az ábra
szerint be tudja állítani:
8.5 A dőlés szorítójának beállí-
tása
Ha a billentő kar dőlésszögét meghúzott
rögzítő kar ellenére is oldalirányú nyomás
hatására meg lehet változtatni, a dőlés
szorítóját után kell állítani.
1. Állítsa a billentő kart a 0°-os helyzet-
be és tolja a bekattanó kart a hátoldal
irányába.
2. Lazítsa meg a dőlés beállítás rögzítő
karját.
3. Forgassa el a hatlapú anyát (nyíl),
amíg a kívánt szorító erőt el nem éri.
4. Dőlésbeállítás rögzítő karját húzza
meg. A kart észrevehetően meg kell
tudni húzni.
5. Ellenőrizze a billentő kart oldalirány-
ból gyakorolt nyomással. A billentő
karnak ezáltal nem szabad elmozdul-
nia.
Ha a billentő kart eztán még mindig moz-
gatni lehet:
•
Ismételje meg a 2 és 5 közötti lépése-
ket. Ekkor a hatlapú anyát értelem-
szerűen meg kell lazítani vagy meg
kell húzni.
87
88
89
90
91
92
