MAGYAR
13
10. Ismét zárja le a lengő védő burkolatot.
11. Tolja fel a külső karimát – a lapos ol-
dalának a fűrészlap felé kell mutatni!
12. A feszítőcsavart csavarja fel (balme-
net!) és kézi erővel húzza meg.
A fűrészlap reteszeléséhez a rögzítő-
gombot nyomja meg és közben másik
kézzel forgassa a fűrészlapot, amíg a
rögzítőgomb bekattan.
A Veszély!
– Ne hosszabbítsa meg a szerszámot a
fűrészlap rögzítéséhez.
– A feszítőcsavart ne a szerelőkulcsra
mért ütésekkel húzza meg.
13. Erősen húzza meg a szorító csavart.
14. Ellenőrizze a helyes működést. Ehhez
lazítsa meg a biztonsági reteszelést
és billentse le a fejező fűrészt.
– A lengő védőburkolatnak a fűrész-
lapot lefelé forgatásnál szabaddá
kell tennie, anélkül hogy más elem-
hez hozzáérne.
–A fűrész eredeti helyzetbe történő
felhajtásakor a lengő védő burko
-
latnak automatikusan el kell takar-
nia a fűrészlapot.
–A fűrészlap elforgatása kézzel. A
fűrészlap minden lehetséges állítá
-
si helyzetben elforgatható kell le-
gyen, anélkül hogy más elemet
érintene.

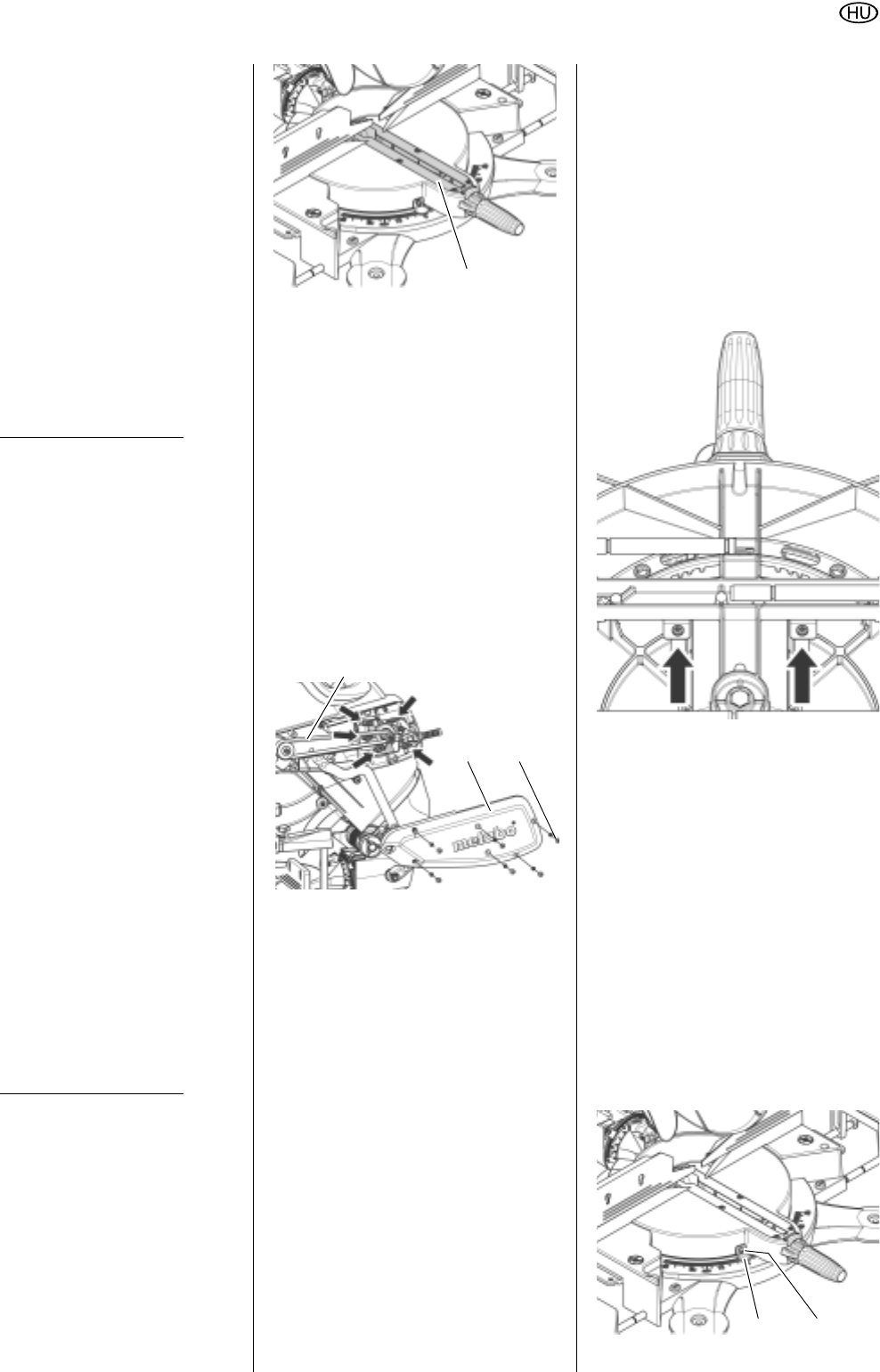

8.2 Az asztalbetét cseréje
A Veszély!
Ha sérült asztalbetéttel dolgozik, fennáll
annak a veszélye, hogy a kisebb méretű
tárgyak megszorulnak az asztalbetét és a
fűrészlap között és leblokkolják a fűrész
-
lapot. Azonnal cserélje ki a sérült asztal-
betétet!
1. Csavarozza ki az asztalbetéten (81)
lévő csavarokat. Adott esetben for-
gassa el a forgó asztalt és döntse
meg a fűrész fejet ahhoz, hogy hozzá
tudjon férni a csavarokhoz.
2. Az asztalbetétet vegye le.
3. Helyezze be az új asztalbetétet.
4. Húzza meg az asztalbetét csavarjait.
8.3 A hajtószíj megfeszítése
Akkor kell utánfeszíteni a (82) hajtószíjat,
ami a fűrészfej jobb oldalán a műanyag
burkolat alatt található, ha a két szíjtárcsa
között középen több mint 8
mm-t be-
nyomható.
Az ellenőrzéshez, utánfeszítéshez és
cseréhez:
1. A csavarokat (84) forgassa ki és a mű-
anyag fedelet (83) vegye le.
2. A szíj feszességét hüvelykujjával meg-
nyomva ellenőrizze.
Ha meg kell feszíteni, ill. ki kell cserélni
a hajtószíjat:
– A motorrögzítés összes belső hat-
lapú csavarját körülbelül egy fordu-
latnyit oldja.
– Feszítse meg, ill. cserélje ki a hajtó-
szíjat. Az utánfeszítéshez a motort
tolja hátra.
– Húzza meg keresztirányban a csa-
varokat a motor rögzítésén.
3. Tegye vissza a műanyagburkolatot
(83) és húzza meg a csavart.
8.4 Beállítások
Munkadarab-ütköző beállítása
1. Kattintsa be a forgó asztalt a 0°-os
helyzetben és rögzítse a rögzítő csa
-
varral.
2. Fordítsa lefelé a fűrészfejet és ugras-
sza be a szállítási reteszelést a mély
horonyba .
3. Adott esetben vegye le a forgácsgyűj-
tő zsákot vagy válassza le a forgács
elszívó berendezést a fűrészről.
4. Emelje meg a fűrészt az elülső lábai-
nál fogva, billentse meg a hátsó lába-
kon át és óvatosan helyezze le a hát-
só lábakra és a motorra.
5. Lazítsa ki az alján lévő csavarokat két
fordulattal:
6. Ismét állítsa fel a lábaira a fűrészt.
7. Úgy irányítsa be a forgó asztalt a
munkadarab ütközővel együtt, hogy a
munkadarab ütköző pontosan derék-
szöget zárjon be a fűrészlappal.
8. Ismét húzza meg az alján lévő csava-
rokat.
A sarokvágás-szög beállítása
1. A csavart (86) körülbelül egy fordulat-
nyit lazítsa meg.
2. A mutatót (85) úgy állítsa be, hogy a
kijelzett érték megegyezzen a forgó-
asztal beállított reteszelési pozíciójá-
val.
3. Húzza meg a csavart (86) .
81
83 84
82
85 86
