MAGYAR
12
Vágási magasságok
A munkadarab max. mérete (mm):
* kiegészítő ütközővel
A Veszély!
A karbantartási munka, vagy a gép tisztí-
tásának megkezdése előtt húzza ki a há-
lózati csatlakozó dugót.
– A jelen fejezetben nem említett kar-
bantartási vagy javítási munkákat
csak szakember végezheti el.
– A sérült alkatrészeket, különösen a
biztonsági berendezéseket csak ere-
deti alkatrészekkel szabad kicserélni.
Az olyan alkatrészek, amelyeket a
gyártó nem vizsgált be és nem enge-
délyezett beláthatatlan károkat okoz-
hatnak.
– A karbantartási és tisztítási munkák
befejeztével ismét be kell kapcsolni
valamennyi biztonsági berendezést
és ellenőrizni kell azok helyes műkö
-
dését.

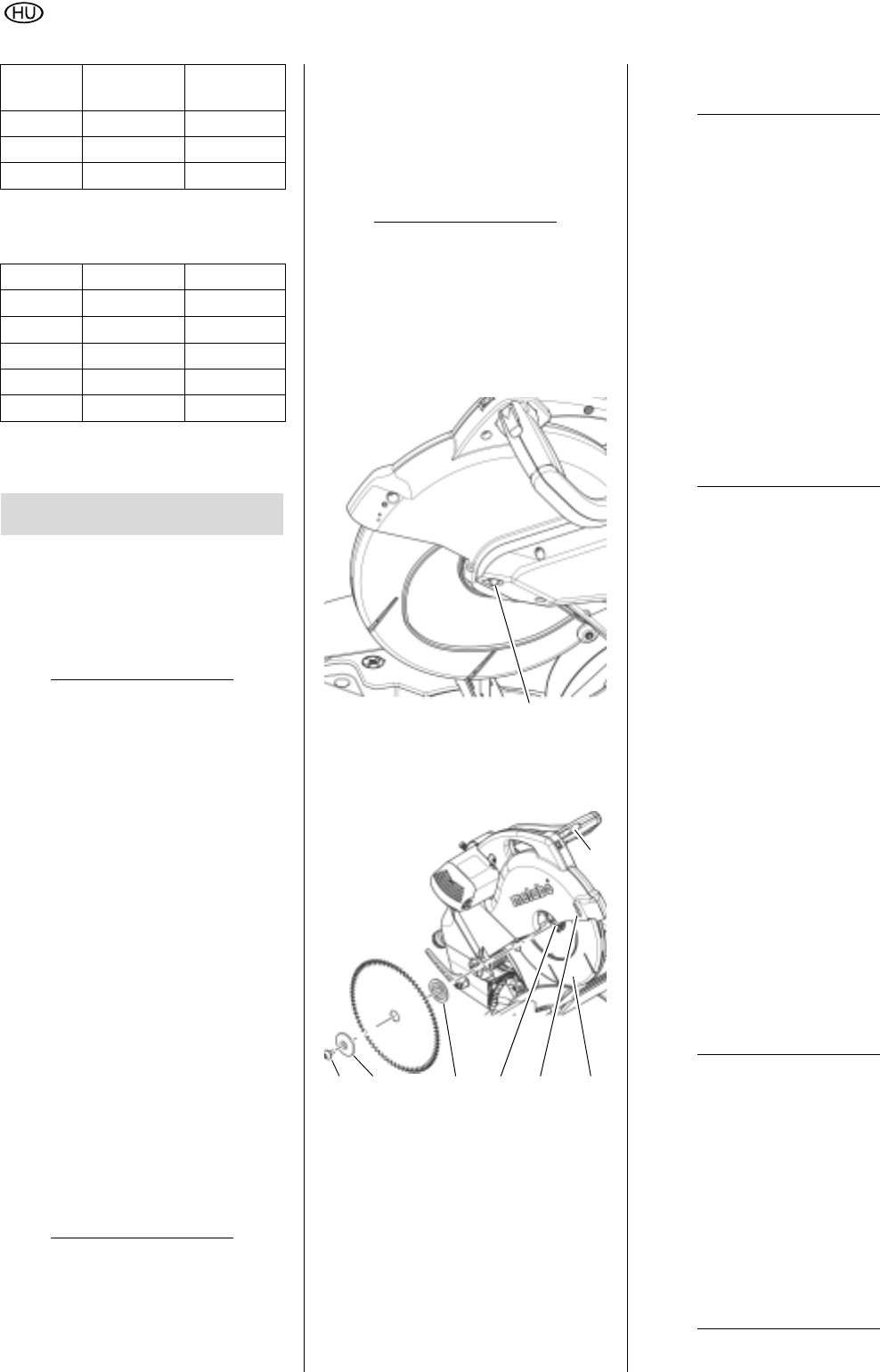

8.1 Fűrészlapcsere
A Égésveszély!
A fűrészelés után rövid ideig a fűrészlap
nagyon forró lehet. Várja meg, amíg kihűl
a fűrészlap. Ne tisztítsa a forró fűrészla-
pot éghető folyadékkal.
A Megvágás veszély áll fenn álló
fűrészlap esetében is!
A feszítőcsavar oldásakor és meghúzása-
kor a lengő védőburkolatot a fűrészlap fö-
lé kell forgatni. Mindig viseljen kesztyűt,
amikor fűrészlapot cserél.
1. Rögzítse a fűrészfejet a felső helyzet-
ben.
2. A fűrészlap reteszeléséhez a rögzítő-
gombot (73) nyomja meg és közben
másik kézzel forgassa a fűrészlapot,
amíg a rögzítőgomb bekattan.
3. Csavarozza le a fűrészlap tengelyén
lévő szorító csavart
(80) belső hatla-
pú kulcs segítségével (balmenet!).
4. Lazítsa ki a biztonsági reteszelést
(74) és tolja fel a lengő védőburkola-
tot (75) és tartsa meg.
5. Óvatosan vegye le a külső karimát
(79) és a fűrészlapot majd ismét zárja
be a lengő védő burkolatot.
A Veszély!
Ne használjon olyan tisztítószert (pl. a
gyantamaradványok eltávolítására),
amely megtámadhatja a könnyűfémből
készült alkatrészeket, mert ez befolyásol
-
hatja a fűrész szerkezeti szilárdságát.
6. Felfogó felületek tisztítása:
–fűrészlaptengely (77) ,
–fűrészlap,
–külső karima (79) ,
– belső karima (78) .
A Veszély!
A belső karimát helyesen tegye rá! Egyéb
esetben ugyanis a fűrész megszorulhat,
vagy a fűrészlap rögzítése megszűnhet!
A belső karima akkor van jól elhelyezve,
ha a ferde gallér jobbra, a gyűrűs horony
pedig balra mutat.
7. A belső karimát (78) dugja rá.
8. Lazítsa ki a biztonsági reteszelést és
tolja fel a lengő védőburkolatot és
tartsa meg.
9. Helyezze fel az új fűrészlapot – ügyel-
jen a forgásirányra: a bal (nyitott) ol-
dalról nézve a fűrészlapon lévő nyíl-
nak a fűrészlap borkolaton lévő nyíl
irányába (76) kell mutatni!
A Veszély!
Csak olyan, megfelelő fűrészlapot hasz-
náljon, amely a maximális fordulatszám-
ra készült (l. „Műszaki adatok“) – az alkal-
matlan vagy sérült fűrészlapot a gép
centrifugális ereje robbanásszerűen elre-
pítheti.
Tilos beszerelni:
–erősen ötvözött gyorsacélból (HSS)
készült fűrészlapot,
– sérült fűrészlapot,
– hasítókorongot.
A Veszély!
–A fűrészlapot csak eredeti alkatré-
szekkel szabad szerelni.
– Ne használjon egyedi előtétgyűrűket,
mert kilazulhat a fűrészlap.
–A fűrészlapokat úgy kell felszerelni,
hogy azok kiegyensúlyozottan, ütés
nélkül forogjanak és üzem közben ne
tudjanak kilazulni.
45° 100 140
47° 97 135
58° 75 105
Dőlés KS 254 Plus KS 305 Plus
0° 90 100*
22,5° 70 75
33,9° 55 60
45° 40 45
47° 33 35
8. Karbantartás és ápolás
Sarokvá-
gás
KS 254 Plus KS 305 Plus
73
74
75787980 77 76
