User Manual

MAGYAR
11
6. A fűrészfejet a kézi fogantyúnál las-
san süllyessze le teljesen. Fűrészelés
közben csak annyira nyomja rá a fű-
részfejet a munkadarabra, hogy ne
csökkenjen túlságosan a motor fordu
-
latszáma.
7. Egy művelettel vágja át a munkadara-
bot.
8. Engedje el a BE/KI kapcsolót és las-
san forgassa vissza a fűrészfejet a
felső kiindulási helyzetbe.

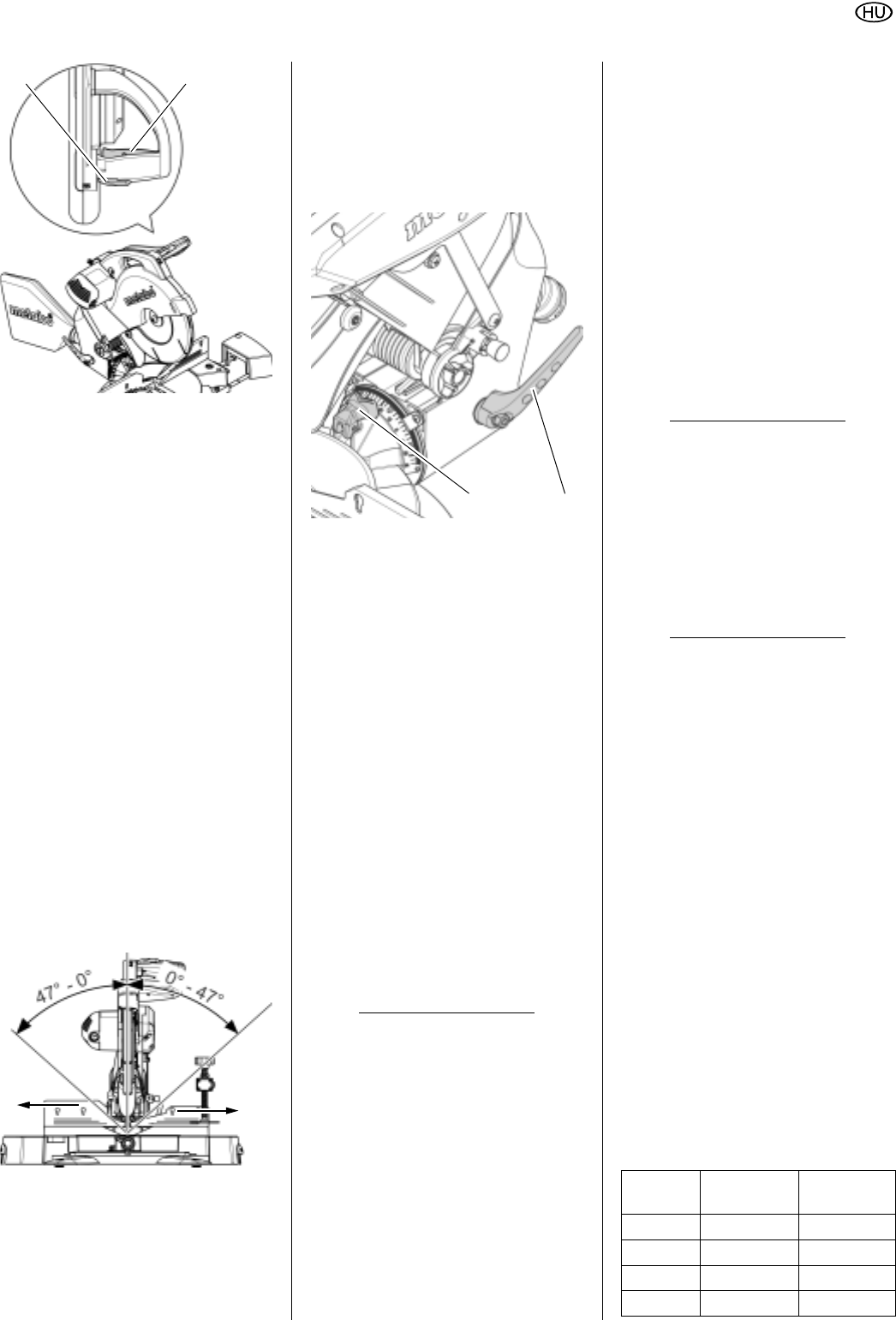

7.3 Döntött vágások
3 Megjegyzés:
Döntött vágásnál a munkadarabot a füg-
gőlegeshez képest szögben fűrészeljük.
A maximális vágási méreteket lásd a
"Vágható méretek különböző vágások
esetében". fejezetben
A hajlásszögtől függően szükséges lehet
a fűrészelés előtt a munkadarab ütköző
rátéteinek széttolására.
Kiindulási helyzet:
– Szállítási rögzítő kihúzva.
–Fűrészfej felfelé hajtva.
– A munkadarab-ütköző feltétei kifelé tol-
va és reteszelve.
– A forgóasztal 0 ° -os helyzetben áll, a
forgóasztal rögzítő csavarja meg van
húzva.
A fűrész beállítása:
1. Oldja a fűrész hátsó oldalán a dőlés-
szög (71) beállításához a rögzítő kart.
2. Lassan döntse a kívánt helyzetbe a
billenő kart.
• Húzza a (72) bekattanó kart a ke-
zelő oldal felé = billenő kar foko-
zatmentes beállítása.
• Tolja a (72) bekattanó kart a hátol-
dal felé = billenő kar rögzítése a
bekattant helyzetben.
3 Megjegyzés:
A billenő kar a 0°, 22,5°, 33,9° és 45°
szög beosztásnál kattan be.
3. Dőlésbeállítás rögzítő karját húzza
meg.
A Figyelem!
Annak érdekében, hogy a dőlésszög fűré-
szelés közben ne változhasson, a billenő-
kar rögzítőjét (az egyes reteszelési pozí-
ciókban is!) rögzíteni kell.
4. A munkadarabot úgy fűrészelje,
ahogy az a "Sarkaló vágások" rész-
ben le van írva.
7.4 Kettős sarokvágások
3 Megjegyzés:
A kettős sarkaló vágás a sarkaló és a
döntött vágás kombinációja. Ilyenkor a
munkadarabot befűrészeljük egy adott
szögben a hátsó ütközőélhez
és a felső
felülethez képest.
A maximális vágási méreteket lásd a
"Vágható méretek különböző vágások
esetében". fejezetben
A Veszély a leszerelt biztonsági
berendezés miatt!
A sarok- és a dőlésszögtől függően a fű-
részelés előtt a munkadarab ütközők rá-
téteit le kell szerelni.
• Közvetlenül a fűrészelés után azonnal
szerelje fel ismét a rátéteket a munka-
darab ütközőjére!
A rátétek nélkül a munkadarab ütközők
magassága nem elegendő a biztonságos
fűrészeléshez. A magas munkadarabok
hátrafelé elbillenhetnek!
A Veszély!
A kettős sarokvágásnál a fűrészlap az
erős dőlés miatt könnyebben hozzáférhe-
tő - ez viszont nagyobb balesetveszélyt
jelent.
• Tartson elegendő távolságot a fűrész-
laphoz!
Kiindulási helyzet:
– Szállítási rögzítő kihúzva.
–Fűrészfej felfelé hajtva.
– A munkadarab ütköző rátétei széttol-
va és reteszelve vagy adott esetben
leszerelve.
– A forgóasztal reteszelve van a kívánt
helyzetben.
– A billenőkar meg van döntve és rete-
szelve van a kívánt szögben a mun-
kadarab felső lapjához képest.
Munkadarab fűrészelése:
• A munkadarabot úgy fűrészelje,
ahogy az a "Sarkaló vágások" rész
-
ben le van írva.
7.5 Vágható méretek különbö-
ző vágások esetében
Vágási szélességek
A munkadarab max. mérete (mm):
69 70
7172
Sarokvá-
gás
KS 254 Plus KS 305 Plus
0° 145 200
15° 140 190
22,5° 130 185
31,6° 120 170
