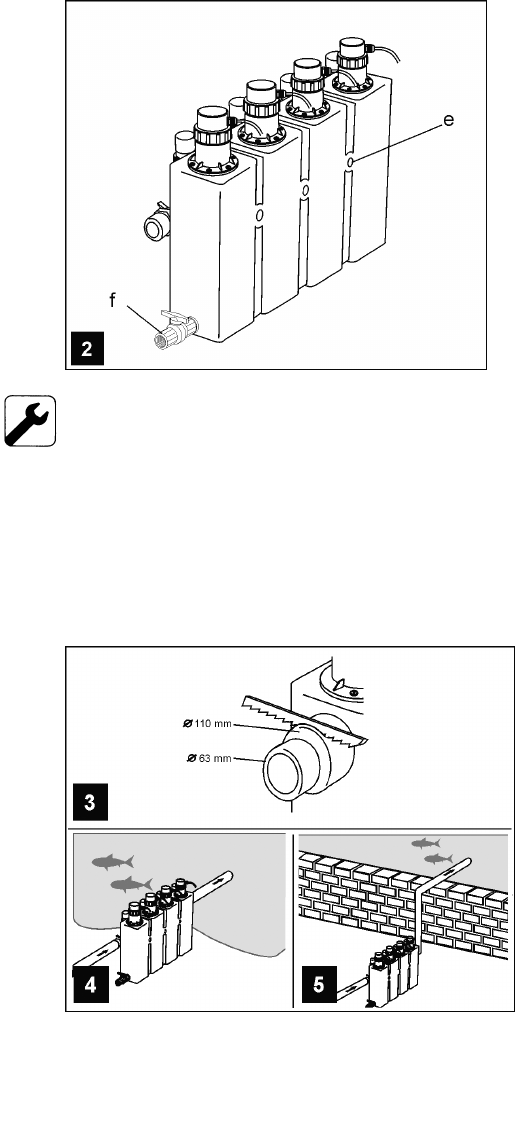

Montaż (patrz rys. 1 – 5) Urządzenie jest dostarczane w stanie zmonto-
wanym!
1. umocowanie na ścianie możliwe przy pomocy 3 nawierceń (e), patrz
rys. 2.
2. Możliwe ustawienie pod lustrem wody, patrz rys. 4
3. Dla podłączenia odpływu
Į 110 mm należy obciąć króciec odpływu (d),
patrz rys. 3.
4. Podłączenie odpływu (d)
Į 110 mm może być doprowadzone do stawu
lub zbiornika przy pomocy rur ogólnie dostępnych w handlu.
5. Podłączenie odpływu (d)
Į 63 mm może być doprowadzone do stawu lub
zbiornika przy pomocy rur ogólnie dostępnych w handlu.
6. Podłączenie dopływowe (b) ma gwint 2” do podłączenia instalacji
dopływowej
7. Do spustowego zaworu kulkowego zanieczyszczeń (f) z wewnętrznym
gwintem 1” można podłączyć wąż lub rurę do odprowadzenia
zanieczyszczonej wody.
