 Nonlinearity (Nichtlinearität)
Die primären Fehlerquellen im RedLab 1208LS sind Offset- und Verstärkungs-Fehler. Das RedLab 1208LS
weist nur eine geringe Nichtlinearität auf, und als Fehlerquelle für Offset und Gain ist sie ohne Bedeutung.
In Abb. 3-10 wird eine ideale, fehlerfreie Übertragungsfunktion des RedLab 1208LS gezeigt. Die typische
kalibrierte Genauigkeit des RedLab 1208LS ist bereichsabhängig; dies wird im Kapitel „Spezifikationen
“ dieses
Handbuchs erläutert. Wir benutzen hier einen Bereich von ±10 V, um Ihnen beispielhaft zu demonstrieren, was
Sie bei der Ausführung einer Messung in diesem Fall erwarten können.
Der Genauigkeits-Graph in Abb. 3-10 ist so angelegt, dass nicht Maßstabstreue, sondern Klarheit und
Übersichtlichkeit im Vordergrund stehen.

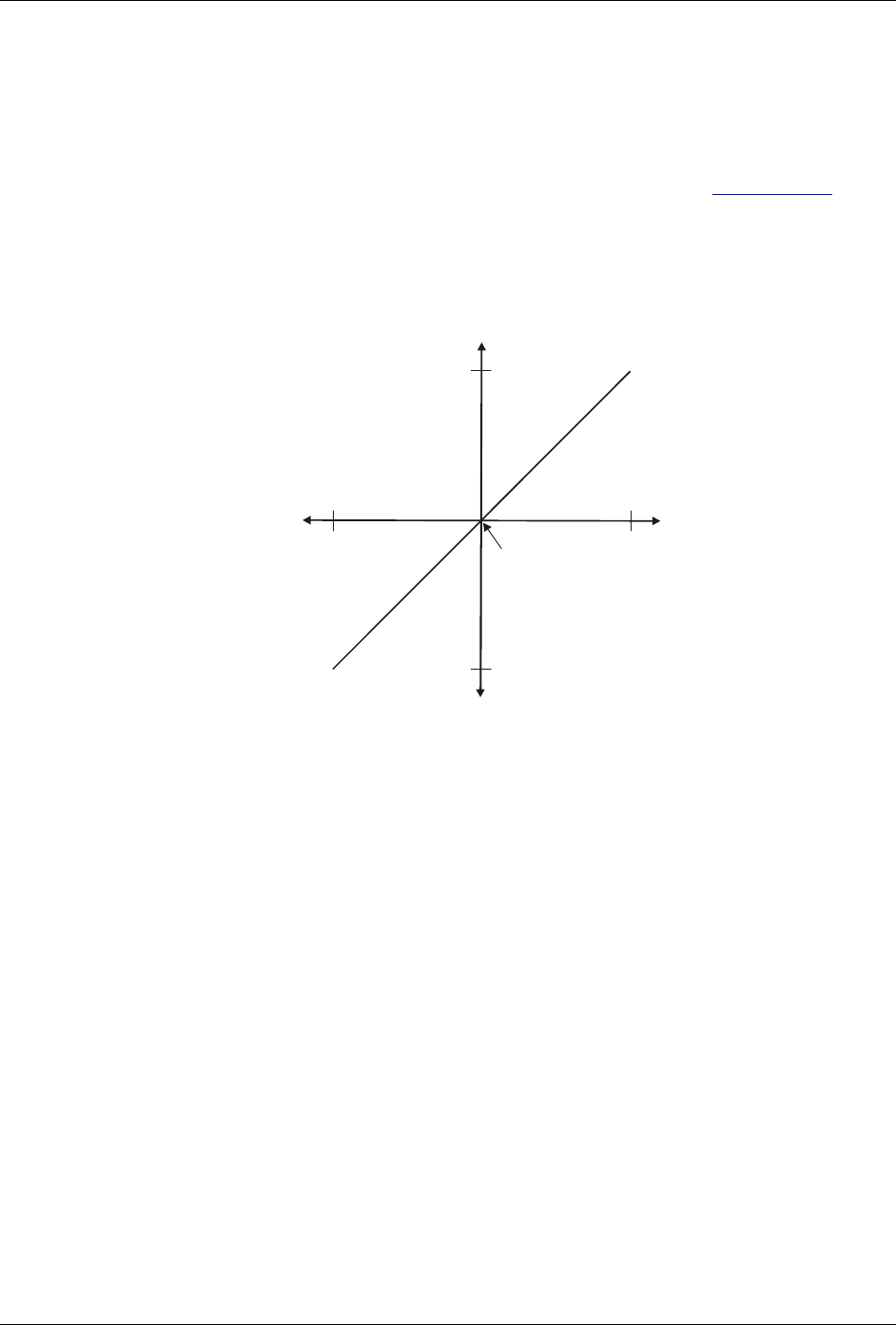

Abb. 3-10 Ideale A/D-Wandlungs-Übertragungsfunktion
Der Offsetfehler des RedLab 1208LS wird in der Skalenmitte berechnet. Im Idealfall sollte eine
Eingangsspannung von 0 V einen Ausgangscode von 2048 erzeugen. Jeder davon abweichende Wert ist ein
Offsetfehler. Abb. 3-11 zeigt die Übertragungsfunktion des RedLab 1208LS mit einem Offsetfehler. Der
typische, für den ±10 V Bereich spezifizierte Offset-Fehler ist ±9,77 mV. Vom Offsetfehler sind alle Codes
gleichermaßen betroffen, weil sie die gesamte Übertragungsfunktion entlang der x-Achse nach oben oder nach
unten verschieben.
-FS
+FS
Eingangsspannung
0
4095
Ausgangscode
2048
