RedLab 1208LS Bedienungsanleitung Funktionale Details
18
 Die dritte Leitung wird mit GND (Masse) verbunden.
An differentiellen Kanälen steht ein rauscharmer Präzisionsverstärker mit programmierbarer Verstärkung
(PGA) zur Verfügung; er erlaubt Verstärkungsfaktoren von bis zu 20 und weist einen Dynamikbereich von bis
zu 12 Bit auf. Die Eingangsspannungsbereiche im differentiellen Modus sind ±20 V, ±10 V, ±5 V, ±4 V,
±2,5 V, ±2,0 V, 1,25 V und ±1,0 V.
Für linearen Betrieb müssen im differentiellen Modus die folgenden Bedingungen erfüllt sein:
 Alle Analogeingänge müssen in Bezug auf Masse stets im Bereich von –10 V bis +20 V sein.
 Die maximale Differenzspannung an einem beliebigen Analogeingangspaar muss innerhalb des gewählten
Spannungsbereiches bleiben.
Um ein brauchbares Ergebnis zu erhalten muss die Eingangsspannung [Common-Mode-Spannung + Signal] des
differentiellen Kanals im Bereich -10 V bis +20 V liegen. Sie legen z. B. an CHHI ein Sinussignal mit einer
Maximalamplitude von 4 V und das gleiche, aber um 180 ° phasengedrehte Sinussignal an CHLO an. Die
Common-Mode-Spannung ist 0 V. Die differentielle Eingangsspannung oszilliert von 4 V-(-4 V) = 8 V bis -
4 V-4V = -8 V. Beide Eingangsspannungen liegen im geforderten Eingangsbereich von -10 V bis +20 V, und
die Differenzspannung ist für den Eingangsspannungsbereich von ±10 V geeignet (siehe Abb. 3-5).

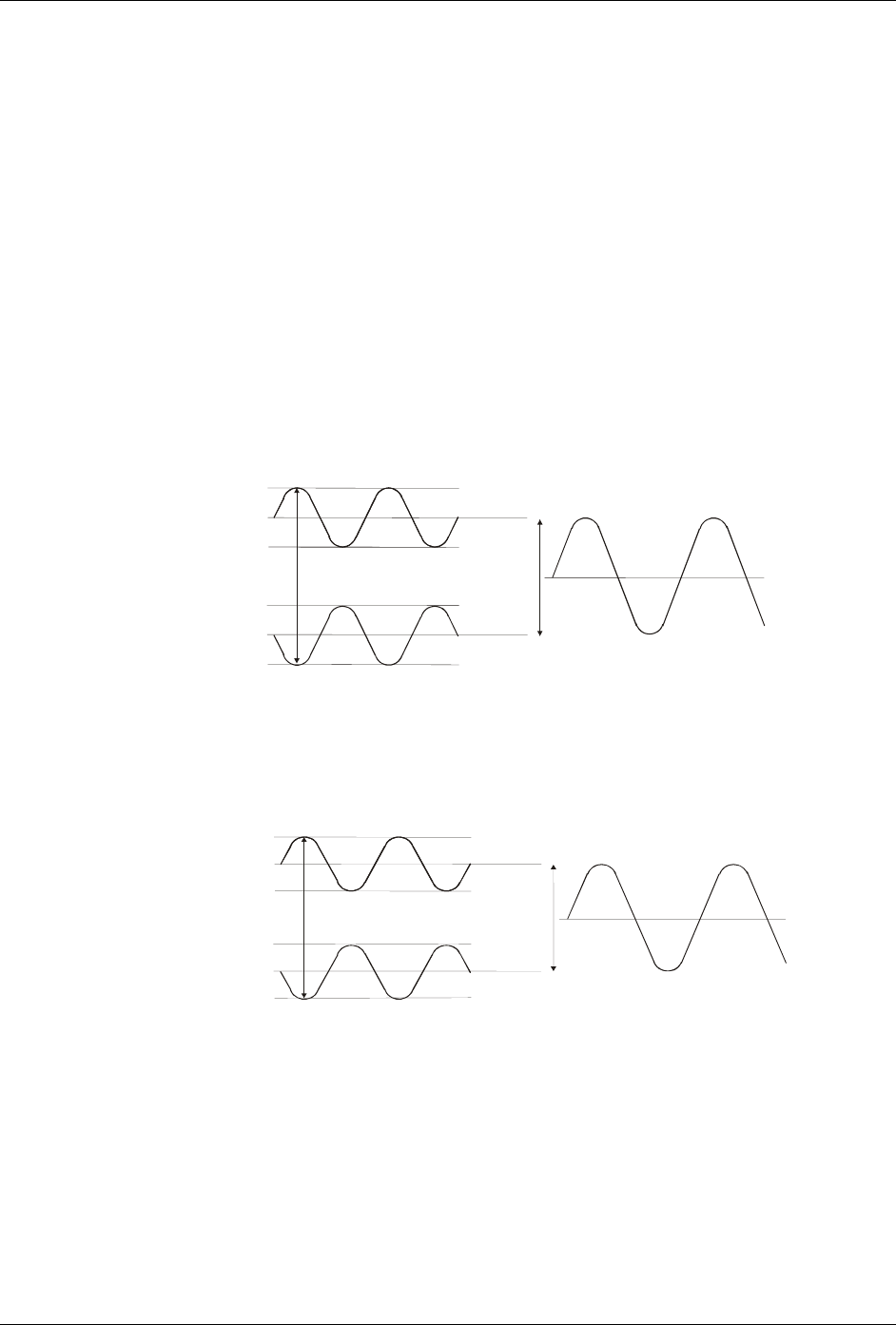

Abb. 3-3 Beispiel für Differenzspannung mit Common-Mode-Spannung von 0 V
Wenn Sie die Common-Mode-Spannung auf 11 V anheben, verbleibt die Differenzspannung bei ±8 V. Obwohl
die [Common-Mode-Spannung + Signal] an jedem Eingang jetzt einen Bereich von +7 V bis +15 V aufweist,
erfüllen beide Eingänge noch immer die Eingangsanforderung -10 V bis +20 V (siehe Abb. 3-6).
Abb. 3-4 Beispiel für Differenzspannung mit Common-Mode-Spannung von 11 V
Wenn Sie die Common-Mode-Spannung auf –7 V absenken, bleibt die Differenzspannung bei ±8 V. Allerdings
wird durch diese Lösung die Bedingung des Eingangsspannungsbereiches von -10 V bis +20 V verletzt. Die
Spannung an jedem Analogeingang oszilliert nunmehr zwischen –3 V und –11 V. Spannungen zwischen –10 V
und –3 V werden aufgelöst, Spannungen unter –10 V werden jedoch gekappt (siehe Abb. 3-7).
+4V
-4V
+4V
-4V
0V
CHLO
CHHI
±8V
8 V differentiell
Gemessenes Signal
+11V
+7V
+11V
±8V
+15V
8 V differentiell
CHLO
CHHI
Gemessenes Signal
