Verdrahten der Schraubanschlüsse
An dem RedLab 1208LS befinden sich zwei Reihen mit Schraubanschlüssen – eine Reihe an der Oberkante und
eine Reihe an der Unterkante des Gehäuses. Jede Reihe hat 20 Anschlüsse. In Abb. 3-2 ist dargestellt, wie die
Anschlüsse numeriert sind.

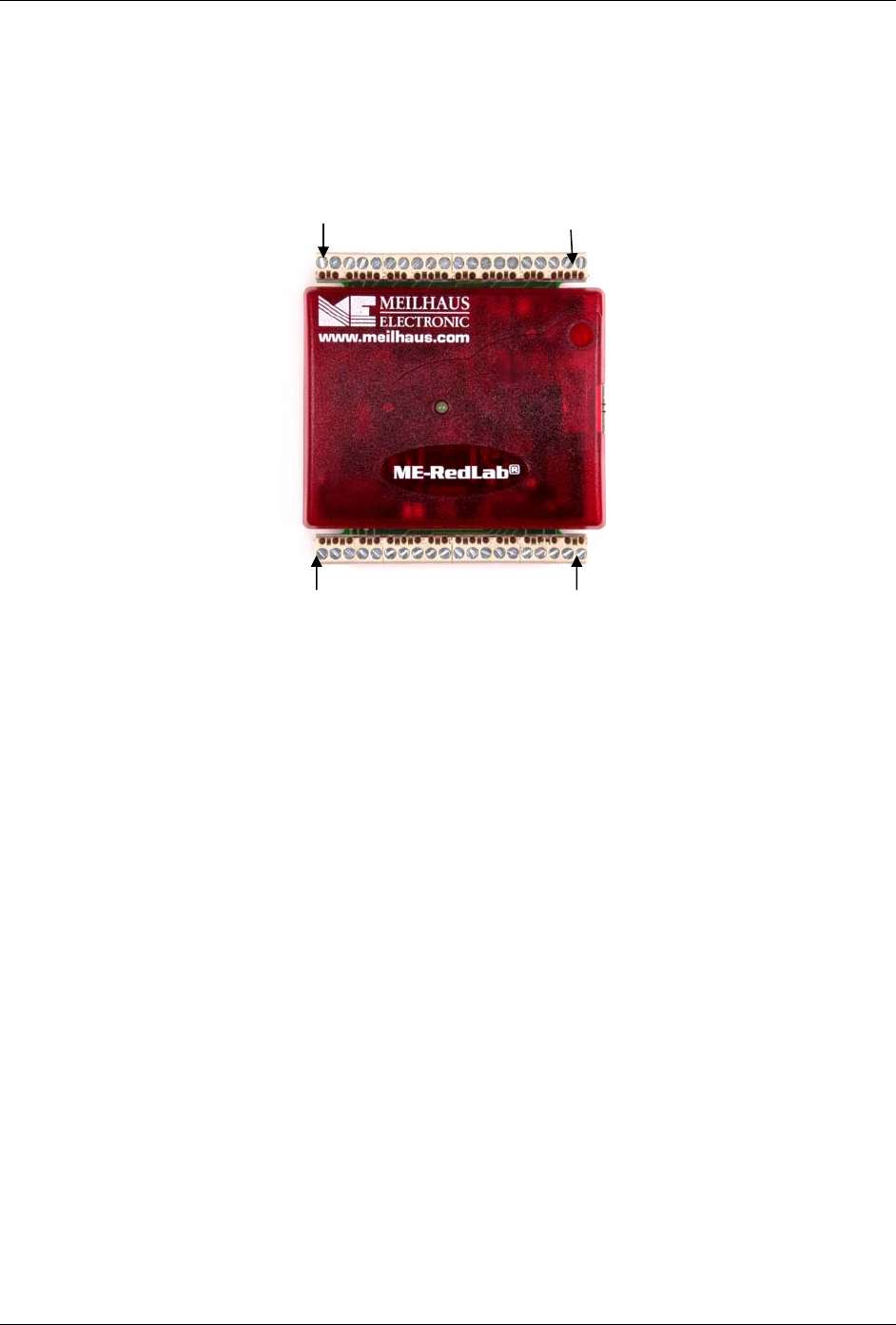

Abb 3-2. Die Anschlussnummerierung des RedLab 1208LS
Schraubklemmen 1 - 20
Bei den Schraubklemmen an der oberen Seite des RedLab 1208LS (Anschlüsse 1 bis 20) handelt es sich um die
folgenden Verbindungen:
 Acht analoge Eingangskanäle (
CH0 IN bis CH7 IN)
 Zwei analoge Ausgängskanäle (
D/A OUT 0 bis D/A OUT 1)
 Ein externer Triggereingang (
TRIG_IN)
 Ein externer Ereigniszähler-Eingang (
CTR)
 Sieben Masse-Anschlüsse (
GND)
 Ein Kalibrier-Anschluss (
CAL)
Schraubklemmen 21 - 40
Bei den Schraubklemmen auf der unteren Seite des RedLab 1208LS (Anschlüsse 21 bis 40) handelt es sich um
die folgenden Verbindungen:
 Vier digitale E/A-Anschlüsse (
DIO0 bis DIO3)
 Zwei Stromversorgungsanschlüsse (
PC +5V)
 Drei Masseanschlüsse (
GND)
Anschluss 1 Anschluss 20
Anschluss 21
Anschluss 40
