RedLab 1208LS Bedienungsanleitung Funktionale Details
14
Externe Komponenten
Das RedLab 1208LS weist die folgenden in Abb. 3-1 gezeigten externen Komponenten auf.
 USB-Steckverbinder
 Status-LED
 Schraubklemmleisten (2)

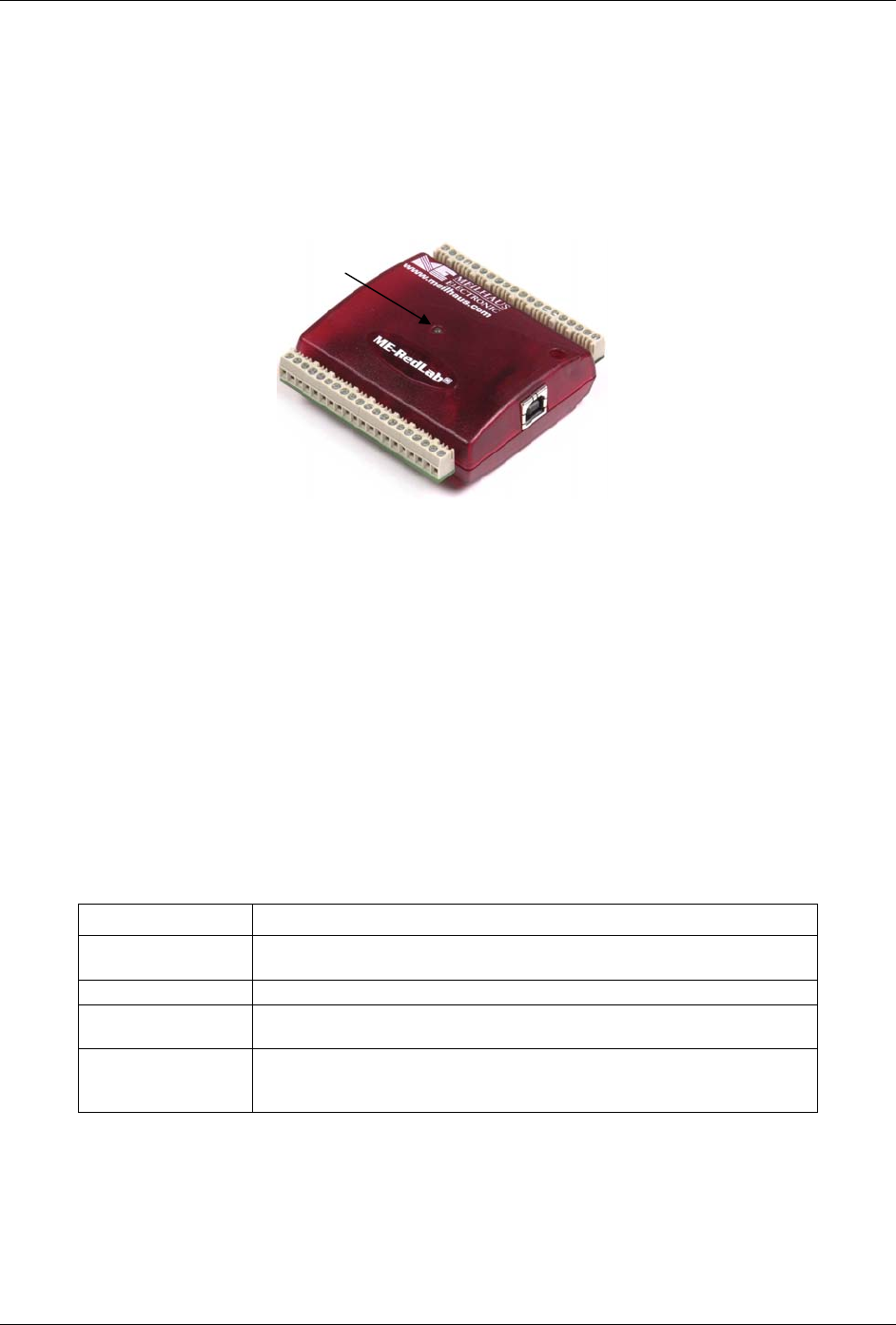

Abb. 3-1 RedLab 1208LS
USB-Steckverbinder
Der USB-Steckverbinder befindet sich auf der rechten Gehäuseseite des RedLab 1208LS. Dieser
Steckverbinder stellt die Stromversorgung von +5 V sowie die Datenübertragung bereit. Die durch den USB-
Steckverbinder gelieferte Spannung hängt vom System ab und kann auch weniger als 5 V betragen. Es ist also
keine externe Stromversorgung erforderlich.
Status-LED
Die LED auf der Gehäusevorderseite zeigt den Status der Datenübertragung des RedLab 1208LS an. Sie zieht
bis zu 5 mA Strom und kann nicht deaktiviert werden. In Tabelle 3-1 werden die Funktionen der LED am
RedLab 1208LS erläutert.
Tabelle 3-1 LED-Leuchtanzeige
LED-Anzeige Bedeutung
Leuchtet grün
Das RedLab 1208LSist mit einem Computer oder einem externen USB-Hub
verbunden.
Blinkt kontinuierlich Daten werden übertragen.
Blinkt dreimal
Die Anfangskommunikation zwischen dem RedLab 1208LS und dem
Computer wird hergestellt.
Blinkt langsam
Der Analogeingang ist für ein externes Triggersignal konfiguriert. Bis zum
Empfang eines Triggersignals blinkt die LED langsam, blinkt dann während
der Datenabtastung kontinuierlich und leuchtet schließlich ohne Blinken.
USB-Steckverbinder / Kabel
Schraubanschlüsse
21 bis 40
Schraubanschlüsse
1 bis 20
LED
