De slang moet beneden de koelleiding worden
gemonteerd.
De slang mag niet geknikt of sterk gebogen worden
Knel de slang niet af met isolatietape.
De slang goed isoleren met hittebestendig foam bij de
muurdoorvoer.
NOTE:
1
1
2
2
3
3
INSTALLATIE
Juiste pijpopening kiezen
Als de koelleiding uit de rechterkant van de binnen unit
komt verwijder deel "1" van de unit.
Als de koelleiding uit de beneden rechterkant van de
binnenunit komt verwijder dan deel "2" van de unit.
Als de koelleiding uit de linkerkant van de binnenunit
komt verwijder dan deel 3 van de unit.
condensslang
gaskanaal
Vloeistofkanaal
felt
Isolatie
foam

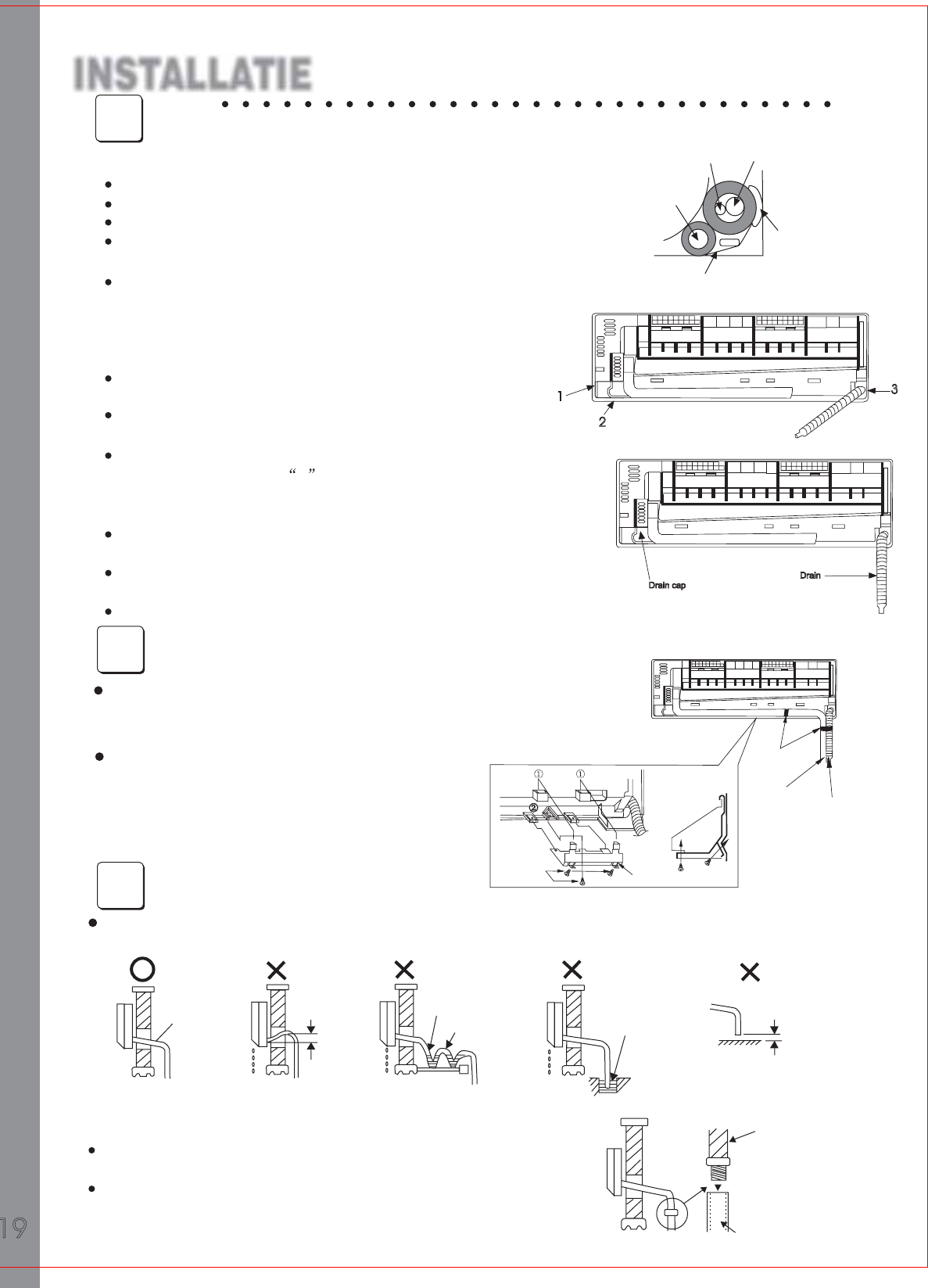

Veranderen van de condensafvoerslang
Als de koelleiding uit de linkerkant van de binnenunit komt moet de
condensslang verplaatst worden. Anders kan er lekkage ontstaan.
Trek de slang van de rubberen connector
Het figuur rechts schetst de nieuwe situatie.
U moet niet nog een keer de slang veranderen omdat
dit tot waterlekkage kan leiden.
Plaats van de condensafvoerslang
Om het condenswater makkelijk te laten aflopen moet deze naar beneden aflopen.
De situatie in diagram 2-5 is fout.
Als de condensafvoerslang te kort is mag zij verlengd worden met
de slang in de accesoiresbox.
Als de slang ergens doorgevoerd moet worden moet deze
geisoleerd worden met hittebestendig materiaal.
naar
beneden
(Fig. 1) (Fig. 2) (Fig. 3) (Fig. 4)
water
lek
stistaand
water
air
water
lek
Slang in water
condensslang
Slang(15cm)
hard pvc
(Fig. 5)
50mm of minder
van vloeroppervlak
14
4
Installatie van de condensafvoerslang
15
5
Installatie binnenunit
16
6
Drain cap
Drain
1
2
3
Leid de pijpenbundel door het muurgat en hang
de binnenunit aan de montageplaat.
Klik de binnenunit aan de onderzijde vast
op de nokjes.
Na het tijdelijk vastzetten van de klemplaat in de hoeken
in de richting zoals aangegeven bij 1 en 2 kunt u de
fixing schroef gebruiken voor het definitief vastzetten.
Tapping
Piping
Drain hose
Clamping cover of piping
Piping cover
fixing cover
