BINNEN UNIT
Open het frontpaneel.
Verwijder de schroef van de elektrobox en verwijder het
afdekplaatje.
Verwijder de schroef van de trekbeveiliging en verwijder
deze.
Bevestig de elektrokabel op de juiste wijze.
Plaats de trekbeveiliging en het afdekplaatje weer
op hun plaats.
11
1
2
2
INSTALLATIE

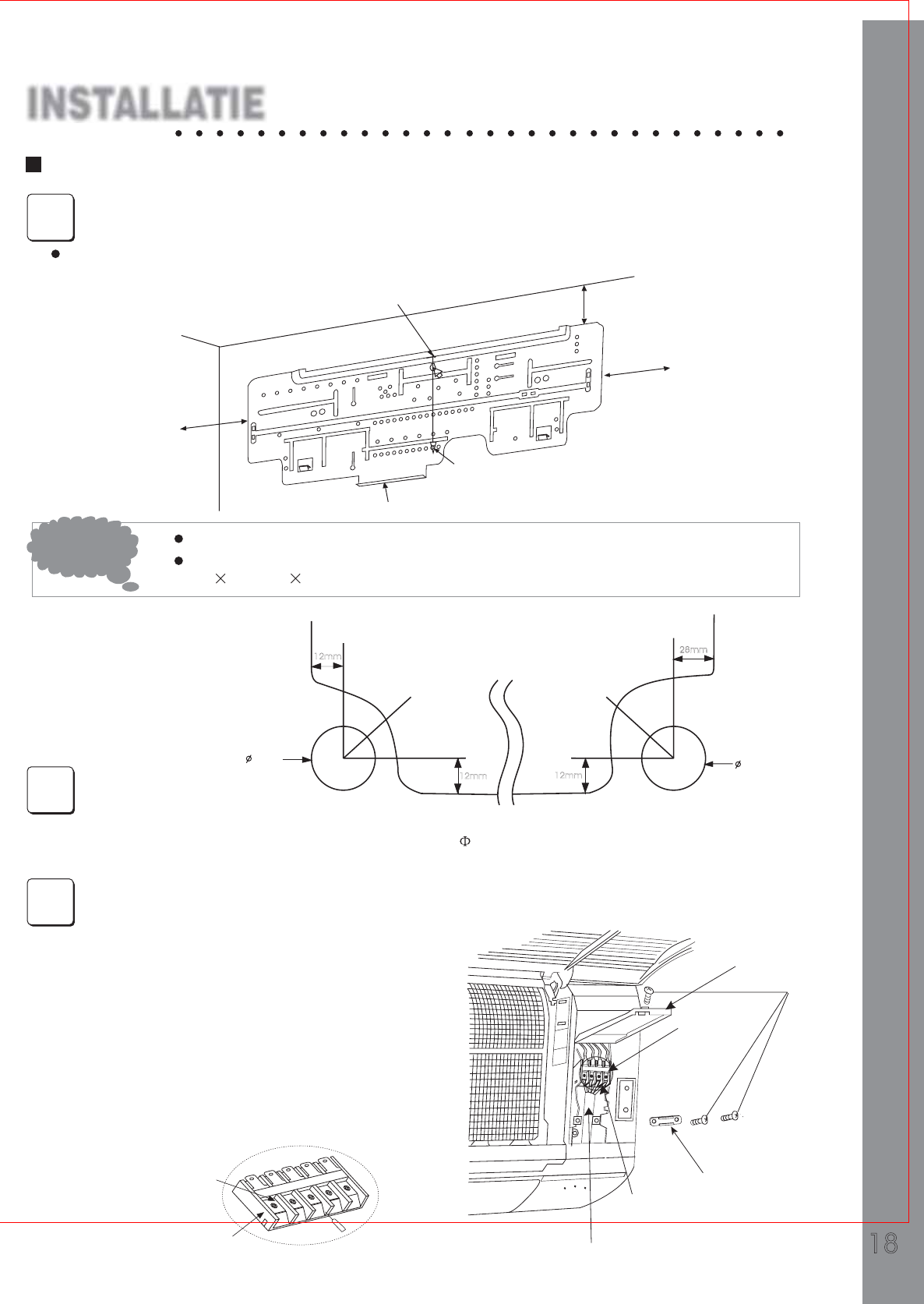

Bevestig de montage muurplaat
De muurplaat dient op een stevige muur of wand bevestigd te worden.
ATTENTIE
De gaten moeten in een stevige muur of wand gemaakt worden om trillingen van de
binnenunit te voorkomen.Als de expansie pluggen worden gebruikt dienen er 2 gaten van
( 11 20 of 11 26 ) geboord te worden met een afstand van minimaal 450mm.
Boor de gaten in de muur.
Bepaal het doorvoergat in de muur en boor een gat van 70mm schuin naar beneden.
Het schuin naar beneden boren is voor makkelijke condenswaterafloop.
3
3
Bedrading
Binnenunit connector
Schroef
Elektrokabel
Diagram
Binnenunit
connector
Trekbeveiliging
Elektrokabel
Afdekplaatje
Schroef
Trek de elektrokabel
naar binnen
Bevestig touwtje in middelste gat
175mm
of meer
van muur
245mm of meer
Min. 60mm
Van muur
Montage muurplaat
loodje
°²×°ËµÃ÷
65mm
12mm
12mm
28mm
12mm
Links achter
Rechts achter
CenterCenter
65mm
