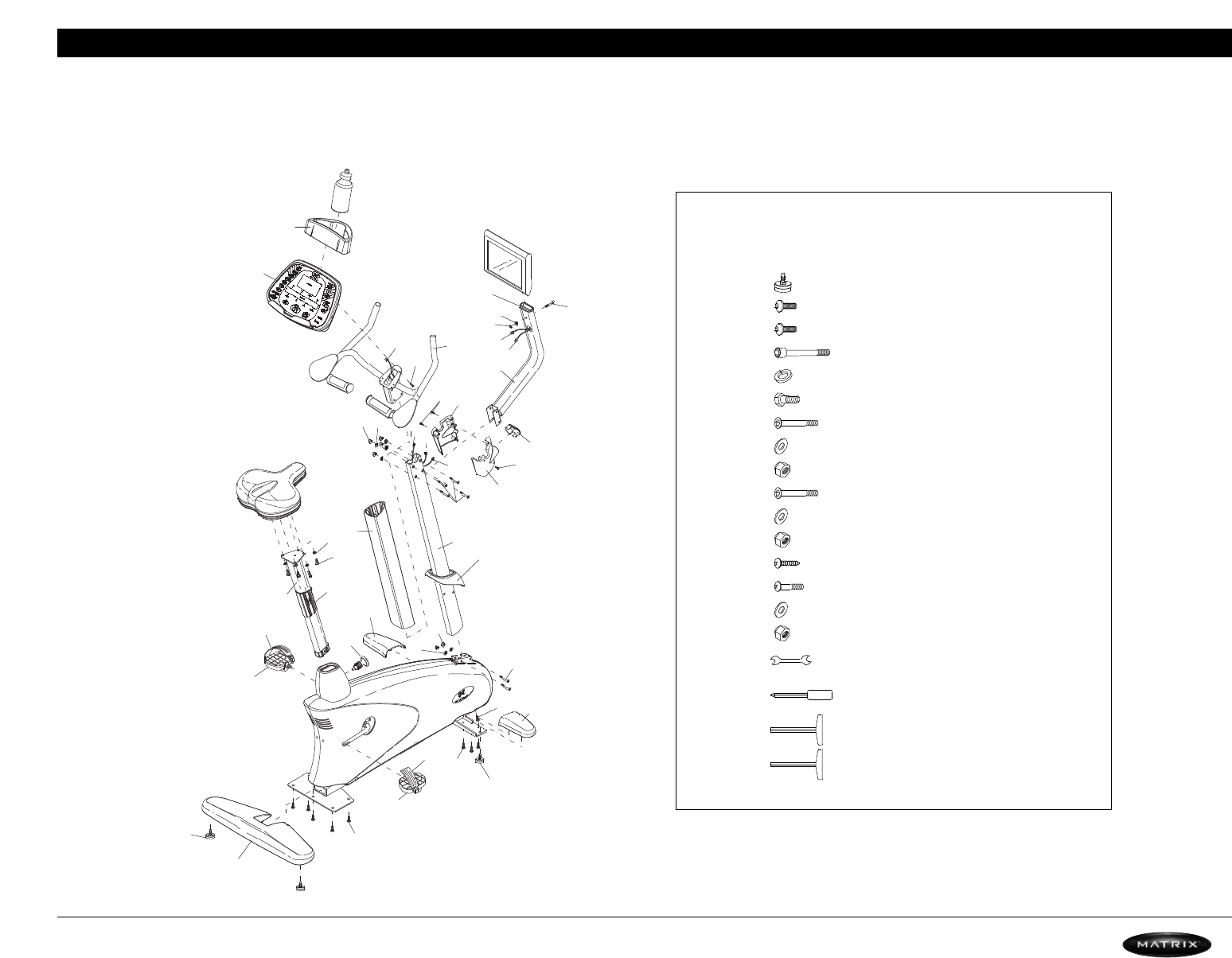

6.4) MX-U5 Exploded View
N10
P06
N25
AG1
C11
C17
C18
P02
P03
C15
P01
G10
G09
P02
C06
C08
C07
C08
AD1
T09
T09
T08
T08
D03
D05
J03
C12
C13
C14
C19
J02
J04
J06
J01
J04
D07
D08
C04
AC1
Q03
P03
C15
AC2
C16
AN1
FASTENERS AND ASSEMBLY TOOLS
J04 4ADJUST PEDAL
J06 5BUTTON HEAD BOLT (M10 x 20L)
J05 6BUTTON HEAD BOLT (M8 x 20L)
C16 1BUTTON HEAD BOLT (M8 x 50L)
D08 4WASHER
D07 4BUTTON HEAD BOLT (M8 x 20L)
C12 2BUTTON HEAD BOLT (M8 x 50L)
C13 2WASHER
C14 2SCREW (M8)
WASHERG09 4
BUTTON HEAD BOLT (M8 x 50L)C16 1
C17 1WASHER
1
C18 1SCREW (M4)
G08 4BUTTON HEAD BOLT (M8 x 50L)
1PHILLIPS DRIVER (5.5 x 75mm)
1OPEN WRENCH (#13)
REFERENCE SKETCH DESCRIPTION QUANTITY
C15 4BUTTON HEAD BOLT (M4 x 45L)
SCREW (M8)G10 4
15mm ALLEN WRENCH
16mm ALLEN WRENCH
