Operation Manual

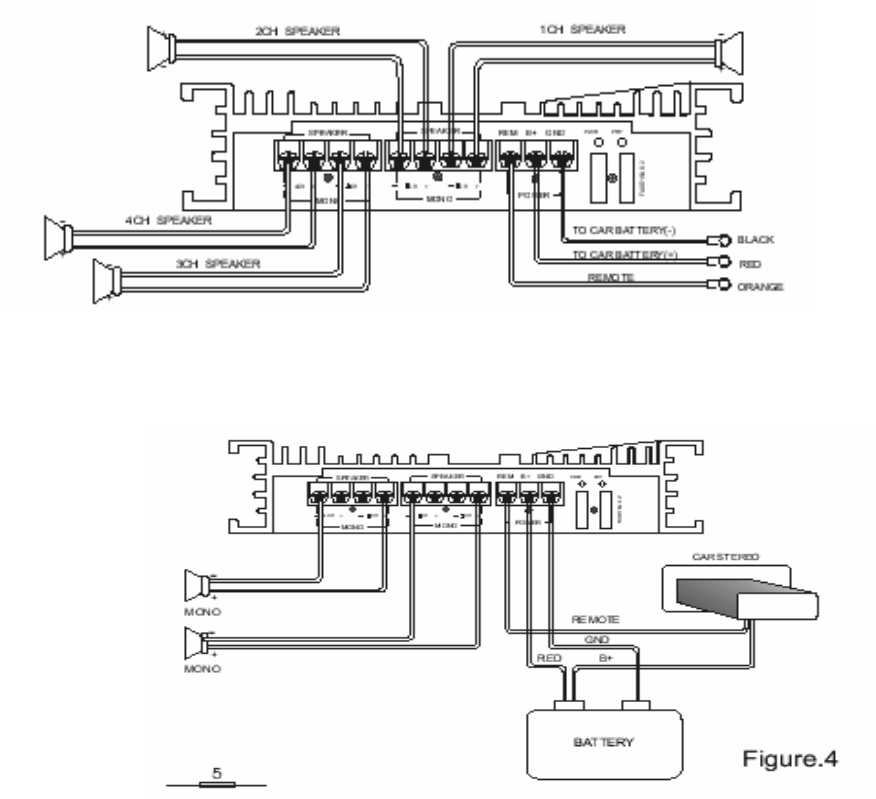

AANSLUITSCHEMA SPEAKERS
Stereo 4 kanaal aansluiting
Stereo 2 kanaal brug-aansluiting
Deze versterker kunt u op 2 manieren aansluiten.
De 4 Kanaal aansluiting houdt in dat u 4 kanalen normaal aansluit op de uitgangen 1CH, 2CH, 3CH en
4CH .Zet vervolgens de cross-over en de LPF en HPF schakelaars in de gewenste stand.
De Stereo 2 kanaal aansluiting wordt als brugschakeling aangesloten, en beschikt u dan over het dubbele
uitgangsvermogen. Let bij deze schakeling wel op dat uw luidsprekers dit vermogen aankunnen.
Tevens waarschuwen wij ervoor dat bij verkeerd aansluiten geen aanspraak op de garantie gedaan
kan worden.
AANSLUITSCHEMA INGANGEN
Voor het aansluiten van een signaal bron, gebruikt u bij voorkeur de tulp uitgangen van uw autoradio. (1)
Deze kunt u alle 4 per kanaal aansluiten(indien uw radio over 4 RCA pluggen beschikt) , zodat u alle ingangen kunt
gebruiken. Indien uw autoradio enkel over 2 tulp RCA uitgangen beschikt, kunt u deze eventueel parallel schakelen
met een speciale RCA adapter. Zie voor details de tekening.
Het kan voorkomen dat uw autoradio helemaal niet over tulp RCA uitgangen beschikt, waardoor u bent
aangewezen om de luidspreker uitgangen van de autoradio te gebruiken.
I.V.M. de lastige en risicovolle aansluiting, verdient het de voorkeur om een radio met tulp uitgangen te gebruiken.
Het recht op garantie kan vervallen indien er via de autoradio luidsprekers wordt aangesloten. Het verdient in dit
geval de aanbeveling om de installatie door een erkend inbouwstation te laten aansluiten.
