5300 5500

Installation de l'onduleur
Manuel d’utilisation Powador -_FR Page 
Électrotechnicien
. Limite en cas d'alimentation asymétrique
.. Raccorder le bus CAN
REMARQUE
Les onduleurs échangent des informations via l’interface de communication CAN sur la symétrisation
de l’alimentation par phases.
Chaque onduleur calcule la puissance d’alimentation maximale admissible pour sa phase dans la
somme et dans le respect de l’asymétrie.

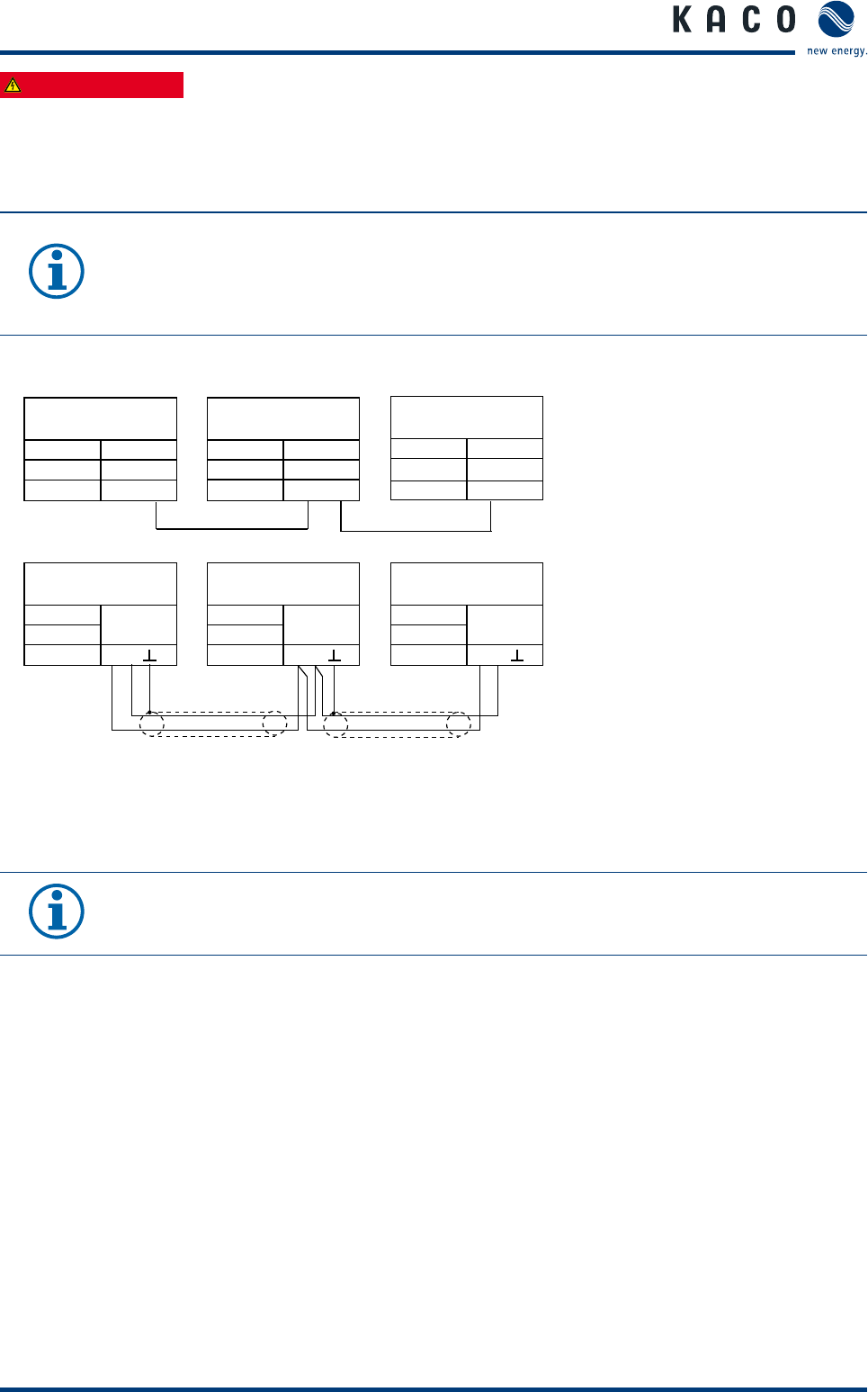

... Schéma de branchement
Term
SYM-BUS
CAN
RJ45
ON
CAN CAN
Term
SYM-BUS
CAN
RJ45
OFF
CAN CAN
Term
SYM-BUS
CAN
RJ45
ON
CAN CAN
Term
CAN
ON
CAN
H L
Term
CAN
OFF
CAN
Term
CAN
ON
CAN
H L H L
Figure : Plan de raccordement bus Sym par groupe de trois
REMARQUE
Lors de l’utilisation d’un câble patch avec connecteur RJ, une connexion RS, nécessaire pour
une connexion proLOG, est établie simultanément (Figure  à la page ).
Powador
Câble patch
Powador
Powador
Powador
Powador
Powador
Câble patch
CAN (Twisted Pair)
sans câble RS485
CAN (Twisted Pair)
sans câble RS485
