Pose de l'onduleur
Manuel d’utilisation Powador -_FR Page
Électrotechnicien
1586
405
565
1320
328

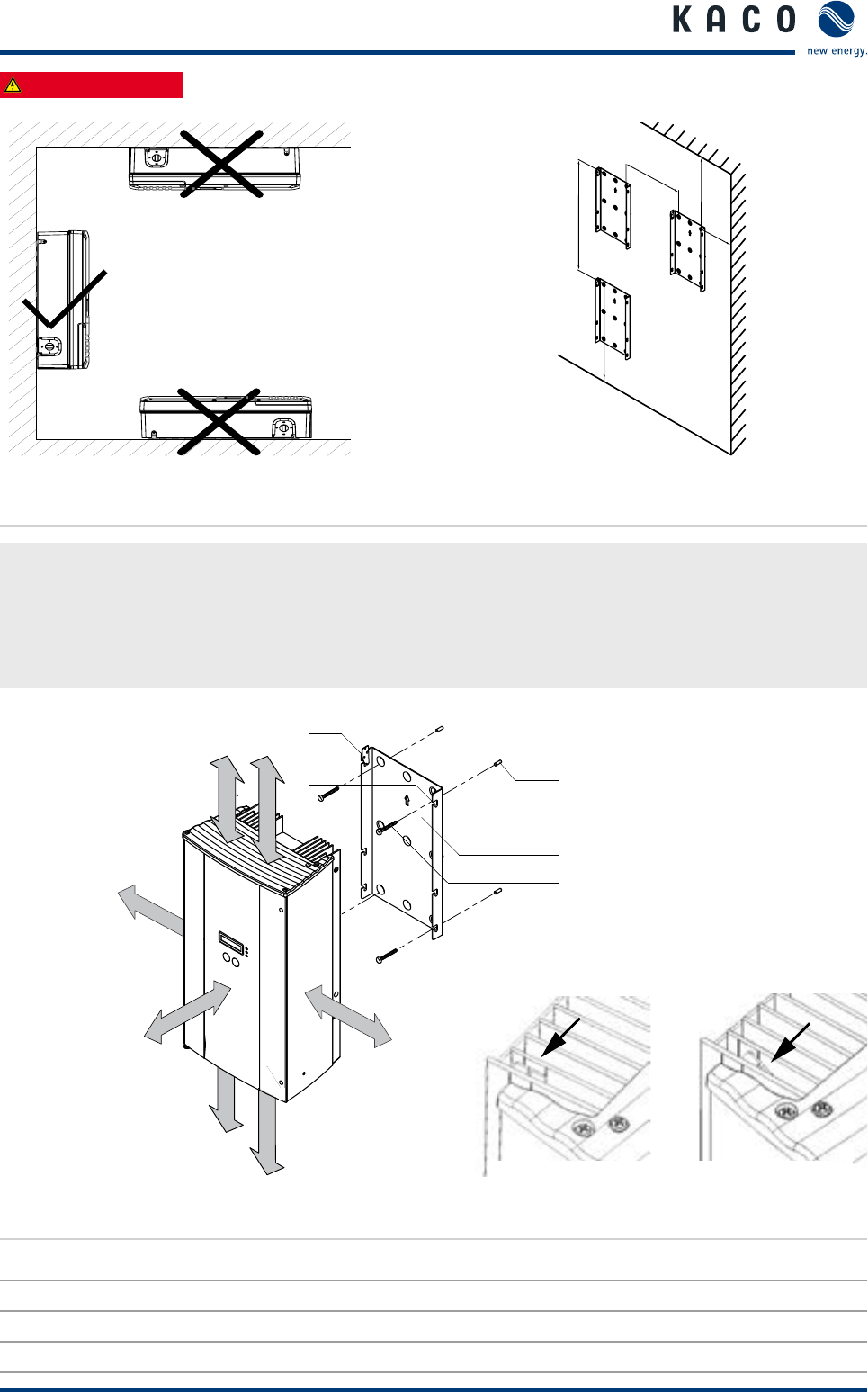

Figure : Consignes de montage mural Figure : Gabarit de perçage pour le montage mural
avec distances minimales (en mm)
Fixation du support mural sur le lieu de montage
. Marquer la position des trous de montage à l'aide des encoches faites dans le support mural.
REMARQUE: les distances minimales entre deux onduleurs ou entre l’onduleur et le plafond/sol sont déjà pris
en compte dans le schéma (voir Figure à la page ).
. Fixer le support mural au mur à l'aide du matériel de xation fourni.
Veiller à bien aligner le support mural.
A
B
C
B
C
A
A
Figure : Distances minimales/plaque de montage
Légende
1 Cheville de xation 4 Patte de suspension
2 Tôle de montage 5 Verrou de suspension
3 Vis de xation
Distance au plafond: 500 mm
Distance à un autre onduleur: 700 mm
Distance au sol: 500 mm
Distance à un autre onduleur: 700 mm
Verrou de suspension
(ouvert)
Verrou de suspension
(fermé)
