Page Manuel d’utilisation Powador -_FR
.. Aperçu des composants
Générateur PV
Le générateurPV (modulesPV), convertit l’énergie rayonnante de la lumière du soleil en énergie électrique.
Point de connexion CC
Variantes de connexions parallèles de plusieurs strings de générateurs:
• à un point de connexion CC entre un générateurCC et un onduleur;
• directement sur l’onduleur (des bornes pour strings sont prévues sur l’onduleur);
• directement sur le générateurPV avec une ligne positive et une ligne négative vers l'onduleur.
Disjoncteur CC
Le disjoncteurCC permet de mettre l'onduleur hors tension côté générateurPV.
Fusibles de réseau
Il convient d'utiliser des coupe-circuits à fusibles.
Compteur d'alimentation
Le compteur d'alimentation est prescrit et installé par le fournisseur d'électricité. Certains fournisseurs d'électricité
vous autorisent également à installer vos propres compteurs étalonnés.
Interrupteur principal sélectif
Pour poser vos questions sur l’interrupteur principal sélectif, adressez-vous à votre fournisseur d’électricité.
.. Composition de l'onduleur
1
2
3
4
5
6
7
8
9
10

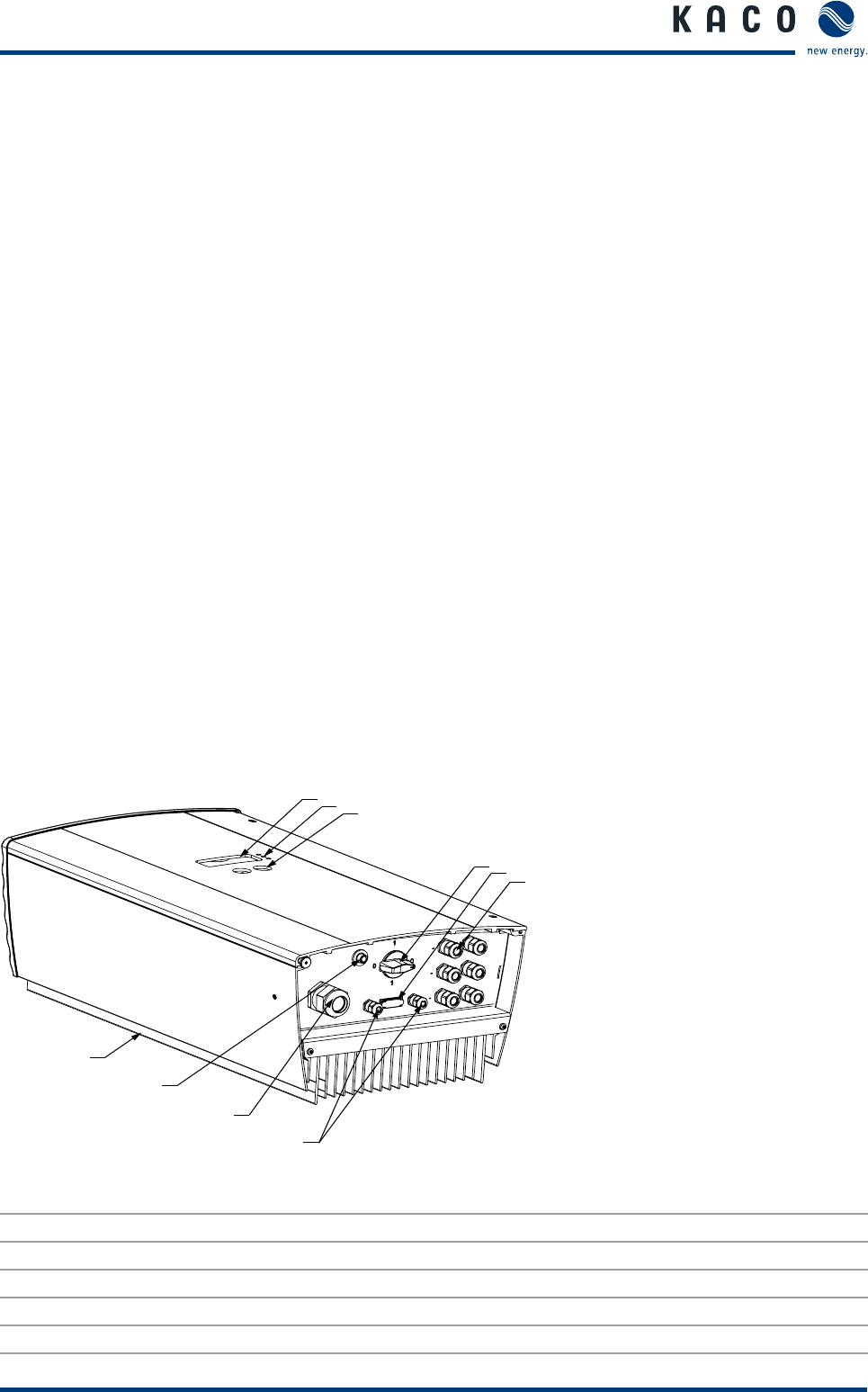

Figure : Composition de l'onduleur
Légende
1 Écran 6 Passe-câbles à vis pour raccordement CC
2 Voyants LED 7 Passe-câbles à vis pour câble d’interface
3 Touches de commande 8 Passe-câble à vis pour raccordement CA
4 Disjoncteur CC 9 Bouton Démarrage nocturne
5 Interface RS 10 Canaux de ventilation
