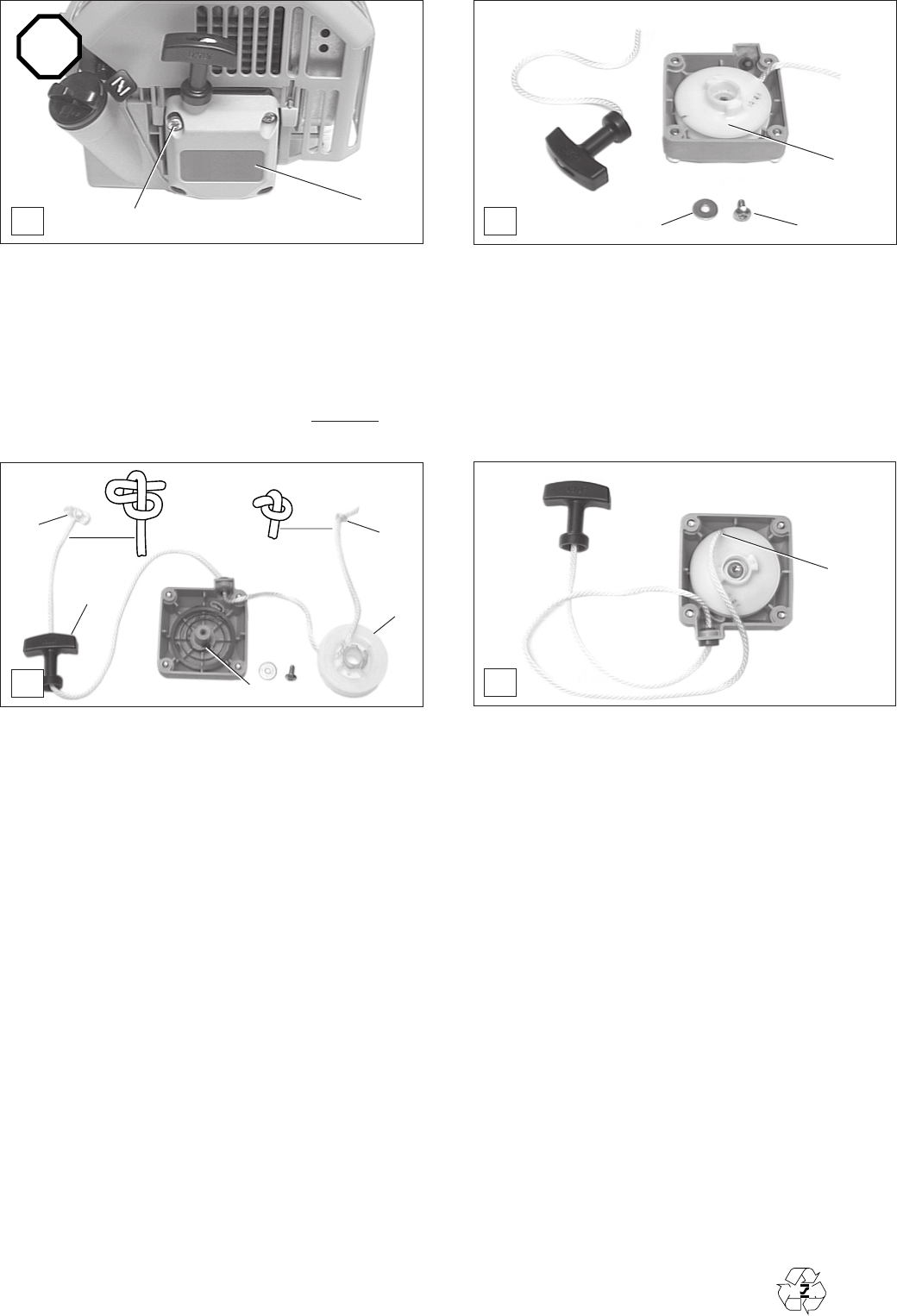

Starterkabel vernieuwen
A
- Vier schroeven (A/1) losdraaien en de starterkabel (A/2)
afnemen.
Als de starterkabel niet stuk is, moet de remveer worden
ontspand.
- De startergreep er ca. 30 cm uittrekken. Kabeltrommel
vasthouden en de kabel met een schroevedraaier of der-
gelijke uit de behuizing halen. De kabel in de kerving (D/10)
haken en vasthouden. De kabeltrommel
voorzichtig door
de veerkracht terug laten draaien.
2
B
- Schroef (B/3) eruitdraaien en met schijf (B/4) verwijderen.
ATTENTIE: Gevaar van verwonding! Die remveer kan eruit
springen. Vóór het aftrekken van de kabeltrommel (B/5)
het starterhuis met een lap afdekken.
- De kabeltrommel (B/5) er voorzichtig aftrekken.
- Oude kabelresten verwijderen.
C
3
4
5
5
- Een nieuwe kabel (ø 3,0 mm, 1150 mm lang) zoals in Afb.
C getoond inrijgen en aan beide uiteinden een knoop
leggen.
- Knoop (C/6) in de kabeltommerl (C/5) aanbrengen.
- Knoop (C/7) door de startgreep (C/8) halen.
- De kabeltrommel in het starterhuis plaatsen en daarbij op
de opname van de remveer (C/9) letten. De kabeltrommel
bij het inzetten zo nodig iets verdraaien totdat deze voel-
baar inklikt.
- Schijf (B/4) inzetten en schroef (B/3) erin- en vastdraaien.
D
10
- De kabel in de kerving (D/10) aan de kabeltrommel haken
en de trommel met de kabel 7 tot 8 slagen tegen de klok
in opwikkelen.
- Kabeltrommel vasthouden en met de startergreep de kabel
straktrekken. Verdraaiingen in de kabel wegwerken.
- Kabel door de gespannen kabeltrommel laten opwikkelen.
ATTENTIE: Gevaar van letsel! De uitgetrokken startgreep
vastmaken, daar deze terugschiet als de kabeltrommel per
ongeluk losgelaten wordt.
OPMERKING: Bij een volledig uitgetrokken starterkabel
moet de kabeltrommel minstens één volle slag tegen de
veerkraft in verder kunnen worden gedraaid.
Terughaalveer vervangen
- Starterhuis erafnemen (zie „Starterkabel vernieuwen“).
- Oude terughaalveer verwijderen.
ATTENTIE: Gevaar van verwonding! De gebroken veer kan
eruit springen. Vóór het aftrekken van de kabeltrommel
(B/5) het starterhuis met een lap afdekken.
Reserve-terughaalveren zijn bij levering reeds in een draa-
dring gespannen. De nieuwe terughaalveer moet vóór het
aanbrengen met universeelvet, Bestelnr. 944 360 000, lichtelijk
ingevet worden.
- De gespannen veer met de draadring in het ventilatorhuis
drukken. Daarbij wordt de draadring er automatisch
afgestroopt.
Voor montage van de kabeltrommel en de starterkabel, zie
„Starterkabel vernieuwen“).
OPMERKING:
Oude veren in de recycling-afval ontdoen.
