Operation Manual

10

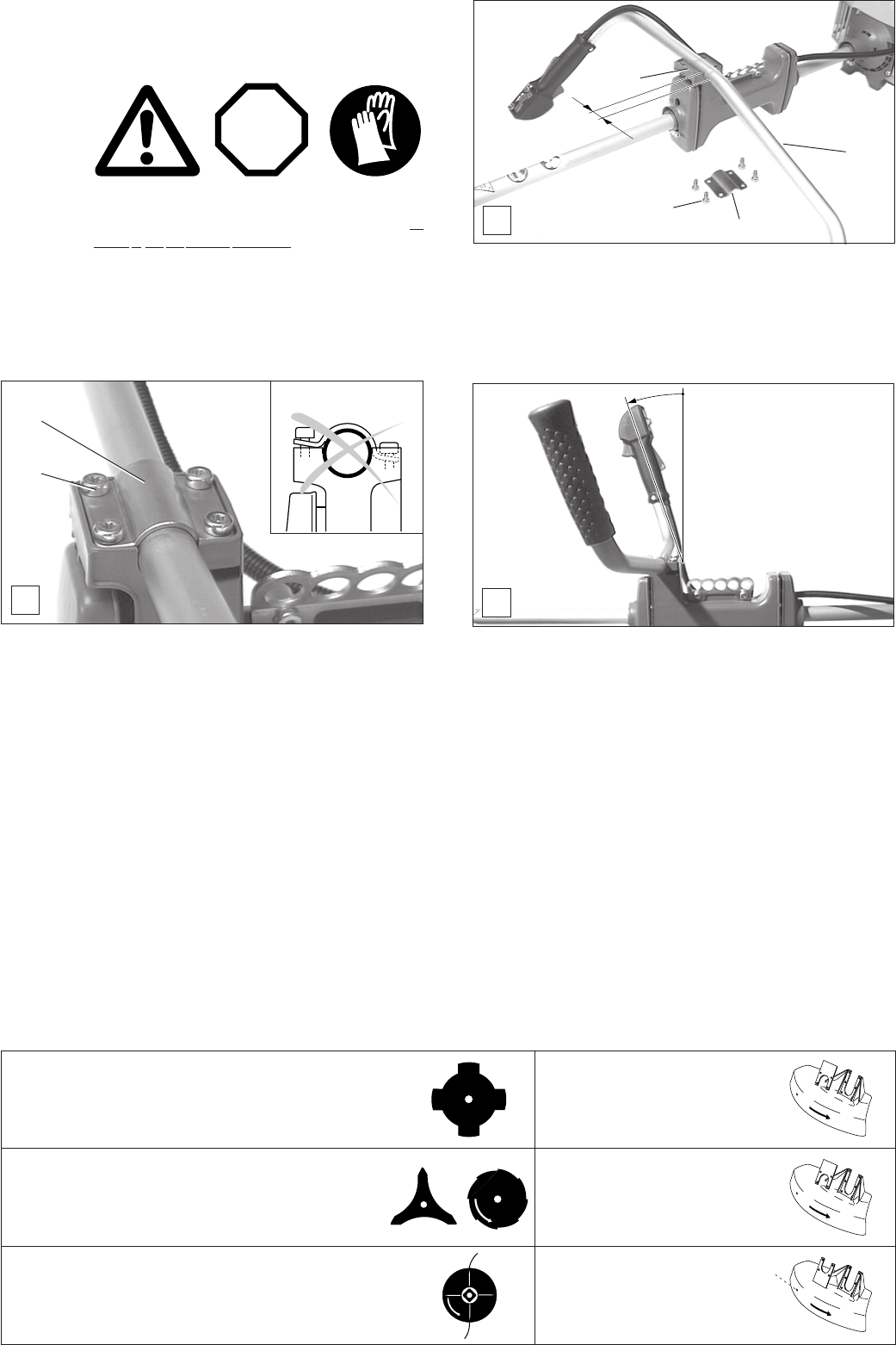

ATTENTIE: Bij alle werkzaamheden aan de motorzeis te
allen tijde de motor afzetten, de bougiestekker
eraf trekken en werkhandschoenen dragen!
ATTENTIE: De motorzeis mag alleen na volledige montage
en controle worden gestart!
A
- De schroeven (A/1) en het buishandgreepklemstuk (A/2)
vindt u in de bijpakking.
- Buishandgreep (A/3) zoals afgebeeld in de buishand-
greepconsole (A/4) leggen (de knik in de buis ca. 1 cm
buiten de console).
B
- Het greepklemstuk (B/2) aanbrengen en door gelijkmatig
indraaien van de schroeven (B/1) evenwijdig met de
buishandgreepconsole in lijn brengen.
- De schroeven slechts lichtelijk aandraaien.
- De buishandgreep ca. 10 tot 20° naar voren zwenken
(Afb. C) en de schroeven (B/1) vast aandraaien.
OPMERKING:
De schuine stand van de buishandgrepen moet op de lic-
haamsgrootte worden ingesteld. Daarbij moet erop worden
gelet, dat de handgrepen bij licht gebogen ellebogen en niet
gebogen pols goed bereikbaar moeten zijn.
C
1
2
3
4
1
10 - 20°
ca. 1 cm
Slagmes met 4 tanden Onderdeel-no 385 224 140
Uitwendige diameter: 255 mm, boring: 20,0 mm Onderdeel-no 010 341 202
Struikgewasmes Onderdeel-no 385 224 350
Wervelblad met 8 tanden Onderdeel-no 385 224 180
Uitwendige diameter: 255 mm, boring: 20,0 mm Onderdeel-no 010 341 202
2-Snoersnijkop Onderdeel-no 385 224 500
Snijgebied: (ø 400 mm / Reservesnoeren uitsluitend met ø 2,4 mm gebruiken! Onderdeel-no 010 341 202
15 m Onderdeel-no 369 224 670 * Snoersnijmes 100
120 m Onderdeel-no 369 224 672 Onderdeel-no 957 341 010 monteren!
*
INBEDRIJFNAME
Montage van de buishandgreep
Snijgereedschap Beschermkap
2
STOP
Montage van de beschermkap
Let op: Op grond van de bestaande veiligheidsbepalingen uitsluitend de in de tabel staande gereedschaps/
-beschermkapcombinaties gebruiken! Bij het vervangen van snijgereedschap moet absoluut de passende
beschermkap gemonteerd worden!
Waarschuwing: Alleen de hier aanbevolen snijgereedschappen gebruiken! Het gebruik van andere snijgereedschappen
kan tot verhoogd ongevalrisico en tot schade aan het apparaat leiden en is daarom niet toelaatbaar!
Gereedschap / beschermkap-combinaties
