Installation Guide

7
DROP-IN INSTALLATION
(BATHTUB)


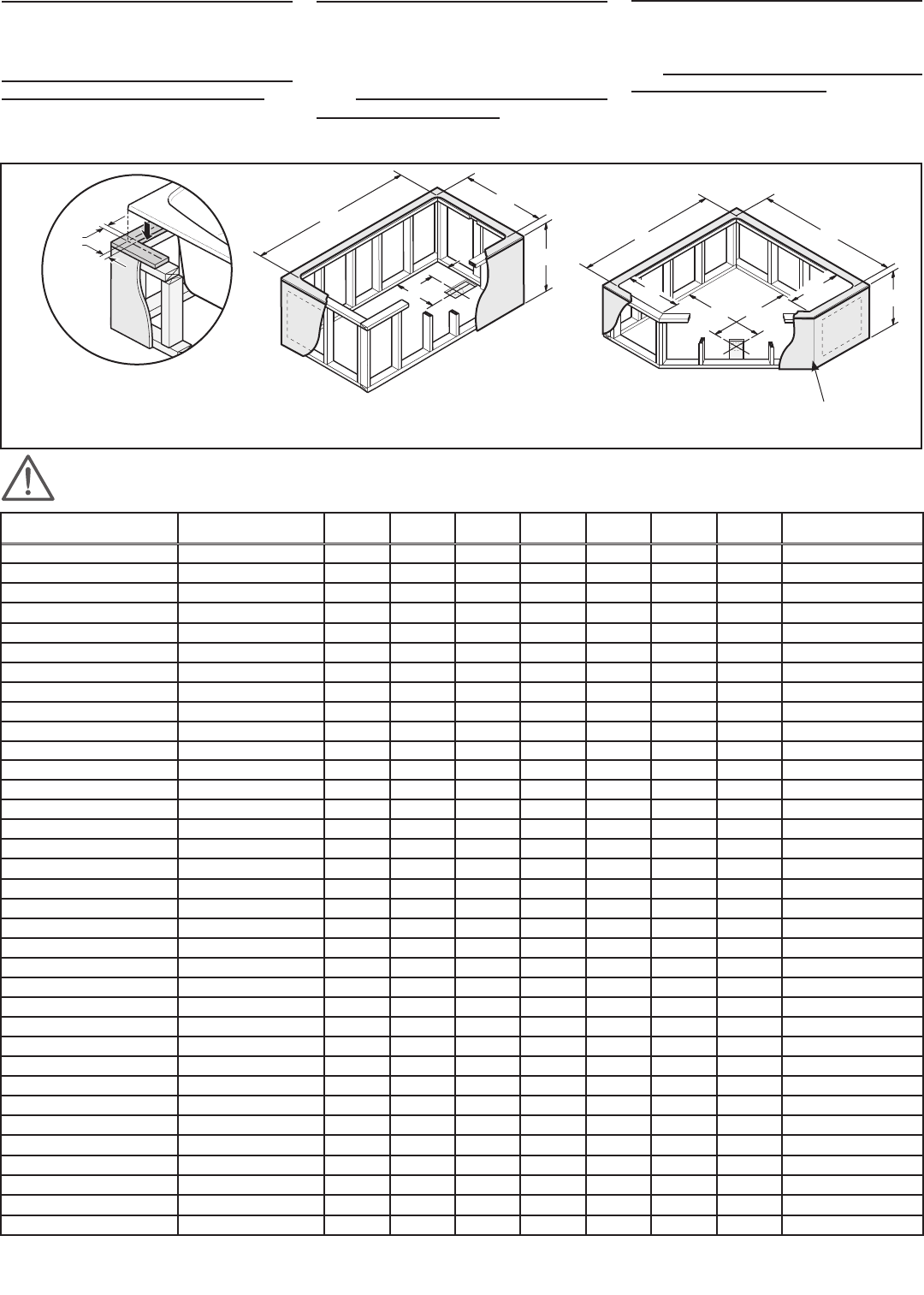

Construct the island in accordance with
Fig. 5 and table dimensions. 
STRUCTURE MEASUREMENTS MUST
BE VERIFIED AGAINST THE UNIT TO
ENSURE A PROPER FIT. All dimensions
are expressed in inches and millimeters.
INSTALLATION EN PODIUM
(BAIGNOIRE)

Construire le podium selon le schéma de la Fig.
5 et les dimensions du tableau.   
D’ASSURER UNE INSTALLATION PARFAITE,
LES DIMENSIONS DE LA STRUCTURE
DOIVENT ÊTRE VÉRIFIÉES À PARTIR DES
DIMENSIONS DE L’UNITÉ. Toutes les dimensions
sont exprimées en pouces et en millimètres.
INSTALACIÓN EN PODIO
(BAÑERA)

Construya el módulo según el esquema de
la Fig. 5 y la tabla de dimensiones. 
LAS DIMENSIONES DE LA ESTRUCTURA
DEBEN SER VERIFICADAS A PARTIR DE
LAS DIMENSIONES DE LA UNIDAD, CON
OBJETO DE ASEGURAR UNA INSTALA-
CIÓN PERFECTA. Todas las dimensiones
vienen en pulgadas y milímetros.
A
B
C
BA
B'
C
A'
DE
E
D
Fig.
5
3/4"
(19mm)
Fig. 5.1
Note: the dimensions are for inside, with the exception of dimension C.
Note: les dimensions sont intérieures, à l’exception de la dimension C.
Nota: las dimensiones son interiores, excepto la dimensión C.
Allow for an accessway to the pump/blower
(bathtub with system)
Prévoir une trappe d’accès du côté du
système (baignoire avec système)
Prever una trampilla de acceso en el lado
de la bomba/soplador (bañera con sistema)
 Podium covering should be included in dimension C.
 La hauteur C doit inclure le revêtement de finition.
 la altura C debe incluido el revestimiento de acabado.
MODEL
MODÈLE
MODELO
# A A’ B B’ C D E
Overflow height
Hauteur trop-plein
Altura del rebosadero
Blakely 5’
2
102228
58 3/8
(1483)
-
40 3/8
(1025)
-
19 3/8
(492)
20 3/16
(513)
8 1/4
(210)
N/A
Blakely 6’
2
102229
70 1/4
(1784)
-
40 1/2
(1029)
-
19 5/8
(498)
20 1/4
(514)
8 1/2
(216)
N/A
Camano
2
102225
58 3/8
(1483)
-
30 7/8
(784)
-
19 3/8
(492)
15 1/4
(387)
9 5/8
(245)
N/A
Chatham
2
140049
69 3/8
(1762)
-
45 1/4
(1149)
-
17 1/2
(445)
22 5/8
(575)
8 5/8
(219)
15 3/8
(391)
Duo® 5
2
100018, 100868,
100733, 200046
58
(1473)
-
39 7/8
(1013)
-
16 3/4
(425)
19 7/8
(505)
11 1/8
(283)
15 1/2
(394)
Duo® 5 ½
2
100022, 100869,
100734, 200047
64 1/4
(1632)
-
39 7/8
(1013)
-
16 3/4
(425)
20 1/4
(514)
11 1/2
(292)
15 1/2
(394)
Duo® 6
2
100023, 100870,
100735, 200048
70 1/8
(1781)
-
40
(1016)
-
17 1/4
(438)
20 3/8
(518)
11 3/4
(298)
16
(406)
Exhibit
TM
6032 105513
58 1/2
(1485)
-
30 1/2
(775)
-
18 1/2
(470)
15 1/4
(387)
9 1/4
(235)
18
(457)
Exhibit
TM
6036 106170
58 3/8
(1483)
-
34 1/2
(876)
-
16 1/2
(419)
17 1/4
(438)
9 1/4
(235)
15 1/2
(394)
Exhibit
TM
6042 106250
58 3/8
(1483)
-
40 1/2
(1029)
-
16 1/2
(419)
20 1/4
(514)
9 1/4
(235)
15 1/2
(394)
Exhibit
TM
6060 AFR 105510
58 7/8
(1495)
24
(610)
58 7/8
(1495)
24
(610)
19 1/2
(495)
32 5/8
(829)
32 5/8
(829)
18 1/2
(470)
Exhibit
TM
6060 105518
58 7/8
(1495)
24
(610)
58 7/8
(1495)
24
(610)
17 1/2
(445)
32 5/8
(829)
32 5/8
(829)
16 1/2
(419)
Exhibit
TM
6634 106219
64 3/8
(1635)
-
32 1/2
(826)
-
16 1/2
(419)
16 1/4
(413)
9 1/4
(235)
15 1/2
(394)
Exhibit
TM
6636 106177
64 3/8
(1635)
-
34 1/2
(876)
-
16 1/2
(419)
17 1/4
(438)
9 1/4
(235)
15 1/2
(394)
Exhibit
TM
7234 106223
70 3/8
(1788)
-
32 1/2
(826)
-
16 1/2
(419)
16 1/4
(413)
9 1/4
(235)
15 1/2
(394)
Exhibit
TM
7236 106181
70 3/8
(1788)
-
34 1/2
(876)
-
16 1/2
(419)
17 1/4
(438)
9 1/4
(235)
15 1/2
(394)
Exhibit
TM
7242 106185
70 3/8
(1788)
-
40 1/2
(1029)
-
16 1/2
(419)
20 1/4
(514)
9 1/4
(235)
15 1/2
(394)
Expressive
TM
6032 105405
58 3/8
(1483)
-
30 3/8
(772)
-
19
(483)
15 1/8
(384)
7 3/8
(187)
17 1/4
(438)
Expressive
TM
6054 105406
58 1/4
(1480)
26
(661)
52 3/8
(1330)
25
(635)
19
(483)
29 1/4
(743)
34 5/8
(879)
18
(457)
Expressive
TM
6636 105719
64 3/8
(1635)
-
34 1/2
(876)
-
18 1/2
(470)
17 1/4
(438)
8 3/4
(222)
17 1/4
(438)
Harmonie
2
100035, 100752,
100876, 200053
52 3/4
(1340)
24 3/8
(619)
52 3/4
(1340)
24 3/8
(619)
18 5/8
(473)
32 1/4
(819)
32 3/4
(832)
16 5/8
(422)
Lopez 6036
2
102226
58 3/8
(1483)
-
34 3/8
(873)
-
19 3/8
(492)
16 7/8
(429)
9 1/2
(242)
N/A
Lopez 6636
2
100074
64 3/4
(1645)
-
34 1/4
(870)
-
19 3/8
(492)
17 1/8
(435)
9 1/2
(242)
N/A
Lopez 7236
2
102227
70 1/8
(1781)
-
34 5/8
(880)
-
19 3/8
(492)
17 5/16
(440)
9 3/4
(248)
N/A
Magnolia®
2
100837
57 3/4
(1467)
21 1/8
(537)
57 3/4
(1467)
21 1/8
(537)
18 5/8
(473)
31 3/8
(797)
31 3/8
(797)
15 5/8
(397)
Pacific Line 5’ 6032
2
140051
58
(1473)
-
30
(762)
-
16 1/2
(419)
15
(381)
7
(178)
14 1/8
(359)
Pacific Line 5’ 6036
2
140052
57 1/2
(1461)
-
33 1/2
(851)
-
17 1/2
(445)
16 3/4
(425)
7 1/2
(191)
15 1/4
(387)
Pacific Line 5’ ½ 6634
2
140053
63 1/2
(1613)
-
31 3/4
(806)
-
17 1/2
(445)
15 7/8
(403)
7 3/4
(197)
15 7/8
(403)
Pacific Line 6’ 7236
2
140054
70
(1778)
-
34
(864)
-
17 3/4
(451)
17
(432)
7 1/2
(191)
16 1/2
(419)
Pose 6030 101456
58 3/8
(1483)
-
28 3/8
(721)
-
21 5/8
(549)
14 3/4
(375)
8 3/4
(222)
18 1/2
(470)
Pose 6030 (3/8” Height) 101456
58 1/4
(1480)
-
28 1/4
(718)
-
21 5/8
(549)
14 3/4
(375)
8 3/4
(222)
18 1/2
(470)
Pose 6032 101457
58 3/8
(1483)
-
30 1/4
(768)
-
23 5/8
(600)
15 5/8
(397)
9
(229)
21
(533)
Pose 6032 (3/8” Height) 101457
58 1/4
(1480)
-
30 1/8
(765)
-
23 5/8
(600)
15 5/8
(397)
9
(229)
21
(533)
Pose 6632 101458
64 3/4
(1645)
-
30 1/4
(768)
-
23 1/2
(597)
15 7/8
(403)
9
(229)
21
(533)
Pose 6632 (3/8” Height) 101458
64 1/2
(1638)
-
30 1/8
(765)
-
23 1/2
(597)
15 7/8
(403)
9
(229)
21
(533)
NOTE: THE FOLLOWING MEASUREMENTS ARE NOT THOSE OF THE UNIT BUT THOSE REQUIRED FOR INSTALLATION (±1/4” (6MM)).
NOTE: LES DIMENSIONS CI-DESSOUS NE SONT PAS CELLES DE L’UNITÉ, MAIS CELLES REQUISES POUR L’INSTALLATION (±1/4” (6MM)).
NOTA: LAS DIMENSIONES INDICADAS A CONTINUACIÓN NO SON LAS DE LA UNIDAD, SINO LAS REQUERIDAS PARA LA INSTALACIÓN (±1/4” (6MM)).
