Installation Guide

30
*Note: Use shims behind the fastening flange as required.
*Note : Utiliser des cales derrière la lèvre de lixation au besoin.
*Nota : Utilizar cuñas de madera detrás la brida de fijación si es necesario.
Wall
Mur
Pared
Silicone
Silicona
Base
#8 x 1 1/4"
Shim*
Cale*
Cuñas*
Ø3/16"

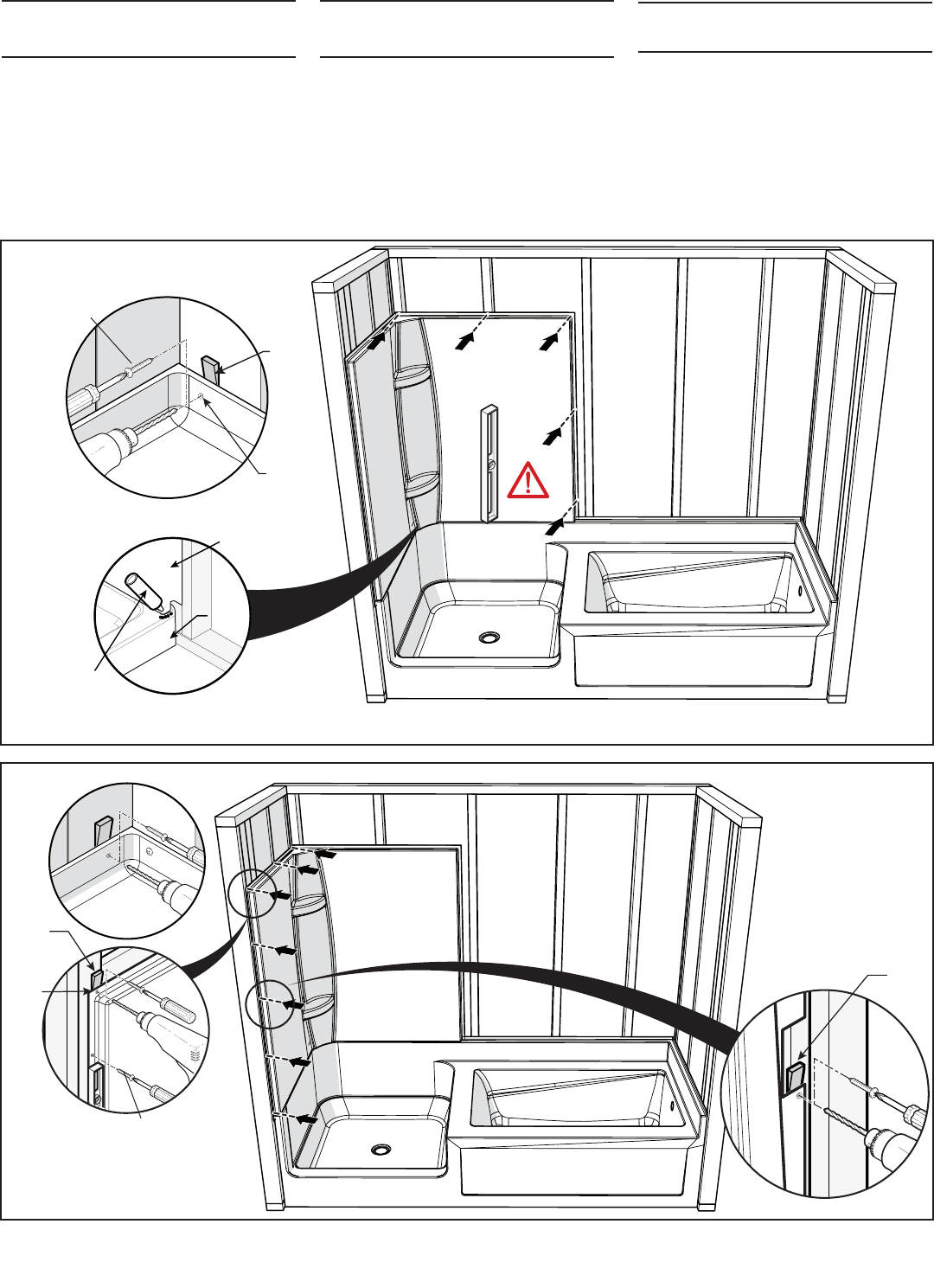

INSTALLATION OF EXHIBIT


Use shims behind the fastening flange as
required. (Fig. 28-29) Level the wall. Drill 3/16”
holes thru the wall flange, then fasten with #8
x 1 1/4” screws.
INSTALLATION DES MURS
EXHIBIT (CONT.)

Utiliser des cales derrière la bride de fixation au
besoin. (Fig. 28) Niveler le mur. Percer de trous
3/16“ traversant la bride du mur, puis fixer avec
des vis # 8 x 1 1/4 po.
INSTALACIÓN DE LOS
MUROS DE EXHIBIT (CONT.)

Utilice cuñas detrás de la brida de sujeción.
(Fig. 28) Nivelar el muro. Taladrar agujeros
de 3/16“ a través de la brida del muro, fije con
tornillos nº8 x 1 1/4”.
Fig. 28
*Note: Use shims behind the fastening
flange as required.
*Note : Utiliser des cales derrière la lèvre de
fixation au besoin.
*Nota : Utilizar cuñas de madera detrás la
brida de fijación si es necesario.
Shim*
Cale*
Cuñas*
Ø3/16"
Shim*
Cale*
Cuñas*
#8 x 1 1/4"
Fig. 29
