Installation Guide


Sectional units that were disassembled
must be reassembled before the unit is
installed. Apply silicone between the
flanges. (Fig. 18). Use the same nuts
that held the pieces together when you
received the unit.
   
Wipe off the excess caulking immediately
using a wet cloth.

Position the unit in its frame.
Using a 3/16" (5 mm) drill bit, drill holes into the
fastening flange at a 12" (30,5 cm) distance.
Fasten unit with #8 x 1 1/4" screws (32 mm
Flat or Phillips head) (not provided with unit).

26

Les unités sectionnelles qui ont été désas-
semblées doivent être réassem blées
avant la pose finale. Au réassemblage,
appliquer un joint de silicone entre les
lèvres. (Fig. 18). Utiliser les boulons qui
retenaient les pièces ensem ble lors de la
réception de l’unité.
    
vis. Essuyer l’excès de calfeutrant
immédiatement avec un chiffon humide.

Positionnez l’unité dans son encadre ment.
Percer des trous de 3/16" (5 mm) dans
la lèvre de fixation à 12" (30,5 cm) de
distance. Fixer avec des vis (non fournies)
#8 de 1 1/4" (32 mm, tête plate ou étoile).


Las unidades seccionales que han sido
desmontadas deben de ser en sambladas
de nuevo antes de la ins talación final. En el
momento de ensamblar de nuevo, aplique
un punto de silicona entre los bordes (Fig.
18). Utilice los pernos que mantenían las
piezas unidas cuando recibió la unidad.

Quite inmediatamente el exceso de sellador
con un paño húmedo.

Coloque la unidad en la estructura.
Haga perforaciones de 3/16" (5 mm) en el borde
de fijación, a una distancia de 12" (30,5 cm).
Fije con tornillos (no in cluidos) de #8 x 1
1/4" (32 mm de cabeza plana o cruciformes).

Silicone
Silicona

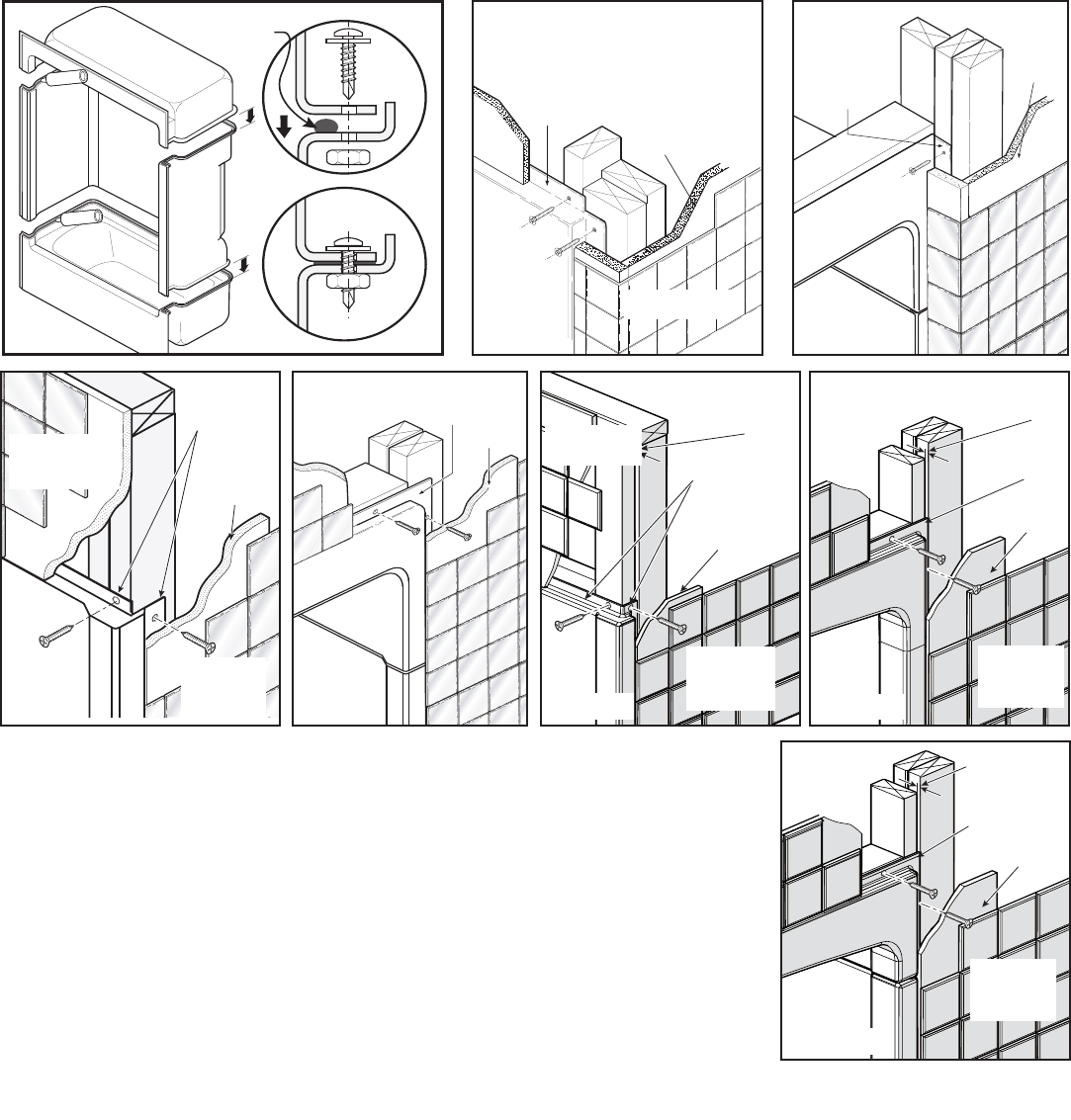

Fig. 18
Fastening flange
Lèvre de fixation
Borde de fijación
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Wall finish
Recouvrement de finition
Pared con revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Wall finish
Recouvrement de finition
Pared con revestimiento
Without roofcap
Sans toit
Sin techo
Fig. 19.1 Fig. 19.2
Wall finish
Recouvrement
de finition
Pared con
revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Wall finish
Recouvrement de finition
Pared con revestimiento
Wall finish
Recouvrement de finition
Pared con revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Drywall
Mur de gypse
Pared de yeso
Fastening flange
Lèvre de fixation
Borde de fijación
Fig. 20.1 Fig. 20.2
Without roofcap
Sans toit
Sin techo
With roofcap
Avec toit
Con techo
With roofcap
Avec toit
Con techo
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Recessed 3/8”
Encastré 3/8”
Empotrado 3/8”
Wall finish
Recouvrement
de finition
Pared con
revestimiento
Fig. 21.1
Wall finish
Recouvrement
de finition
Pared con
revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Recessed 3/8”
Encastré 3/8”
Empotrado 3/8”
Fig. 21.2b
With roofcap
Avec toit
Con techo
Without roofcap
Sans toit
Sin techo
Wall finish
Recouvrement
de finition
Pared con
revestimiento
Fastening flange
Lèvre de fixation
Borde de fijación
Drywall
Mur de gypse
Pared de yeso
Recessed 3/8”
Encastré 3/8”
Empotrado 3/8”
With roofcap
Avec toit
Con techo
Fig. 21.2a
