Installation Guide
21
INSTALLATION
Construct the alcove in accordance with
Fig. 16, Fig. 17 and table dimensions.
STRUCTURE MEASUREMENTS
MUST BE VERIFIED AGAINST THE
UNIT TO ENSURE A PROPER FIT. All
dimensions are expressed in inches and
millimeters.
of the unit but those required for the
installation (± ¼") ; for easier installation
add 1/4" (6 mm) to dimensions A and B
only.
INSTALLATION DE DOUCHE
ET BAIGNOIRE-DOUCHE
Construire l’alcove selon le schéma
de la Fig. 16, Fig. 17 et les dimensions
du tableau.
UNE INSTALLATION PARFAITE, LES
DIMENSIONS DE LA STRUCTURE
DOIVENT ÊTRE VÉRIFIÉES À PARTIR
DES DIMENSIONS DE L’UNITÉ. Toutes les
dimensions sont exprimées en pouces et en
millimètres.
sont pas celles de l’unité, mais celles
requises pour l’installation (± ¼") ; pour
faciliter l’installation, ajouter 1/4" (6 mm)
aux dimensions A et B seulement.
INSTALACIÓN DE DUCHA Y
BAÑERA-DUCHA
Construya el nicho según el esquema de la Fig.
16, Fig. 17 y la tabla de dimensiones.
LAS DIMENSIONES DE LA ESTRUCTURA
DEBEN SER VERIFICADAS A PARTIR DE
LAS DIMENSIONES DE LA UNIDAD, CON
OBJETO DE ASEGURAR UNA INSTALA-
CIÓN PERFECTA. Todas las dimensiones
vienen en pulgadas y milímetros.
las de la unidad, sino las requeridas
para la instalación (± ¼"); para faci litar
la instalación, añádase 1/4" (6 mm) a las
dimensiones A y B solamente.
STRUCTURE MEASUREMENTS MUST BE VERIFIED AGAINST THE UNIT
LES DIMENSIONS DE LA STRUCTURE DOIVENT ÊTRE VÉRIFIÉES À PARTIR DES DIMENSIONS DE L’UNITÉ
LAS DIMENSIONES DE LA ESTRUCTURA DEBEN SER VERIFICADAS A PARTIR DE LAS DIMENSIONES DE LA UNIDAD
3/4" Min.
(19 mm)
1"
(25.4 mm)
A
B
D
E
C
D
BA
E
C
Allow an accessway
to the faucet
Prévoir une trappe d’accès
pour la robinetterie
Prever una trampilla de
acceso para la griferia
Allow an accessway
to the faucet
Prévoir une trappe d’accès
pour la robinetterie
Prever una trampilla de
acceso para la griferia
Roofcap
Toit
Techo
Additional stud for roofcap
Partie supplémentaire pour toit
Parta suplementaria para el techo
72"
Double the wall
Doubler le mur
Duplicado el pared

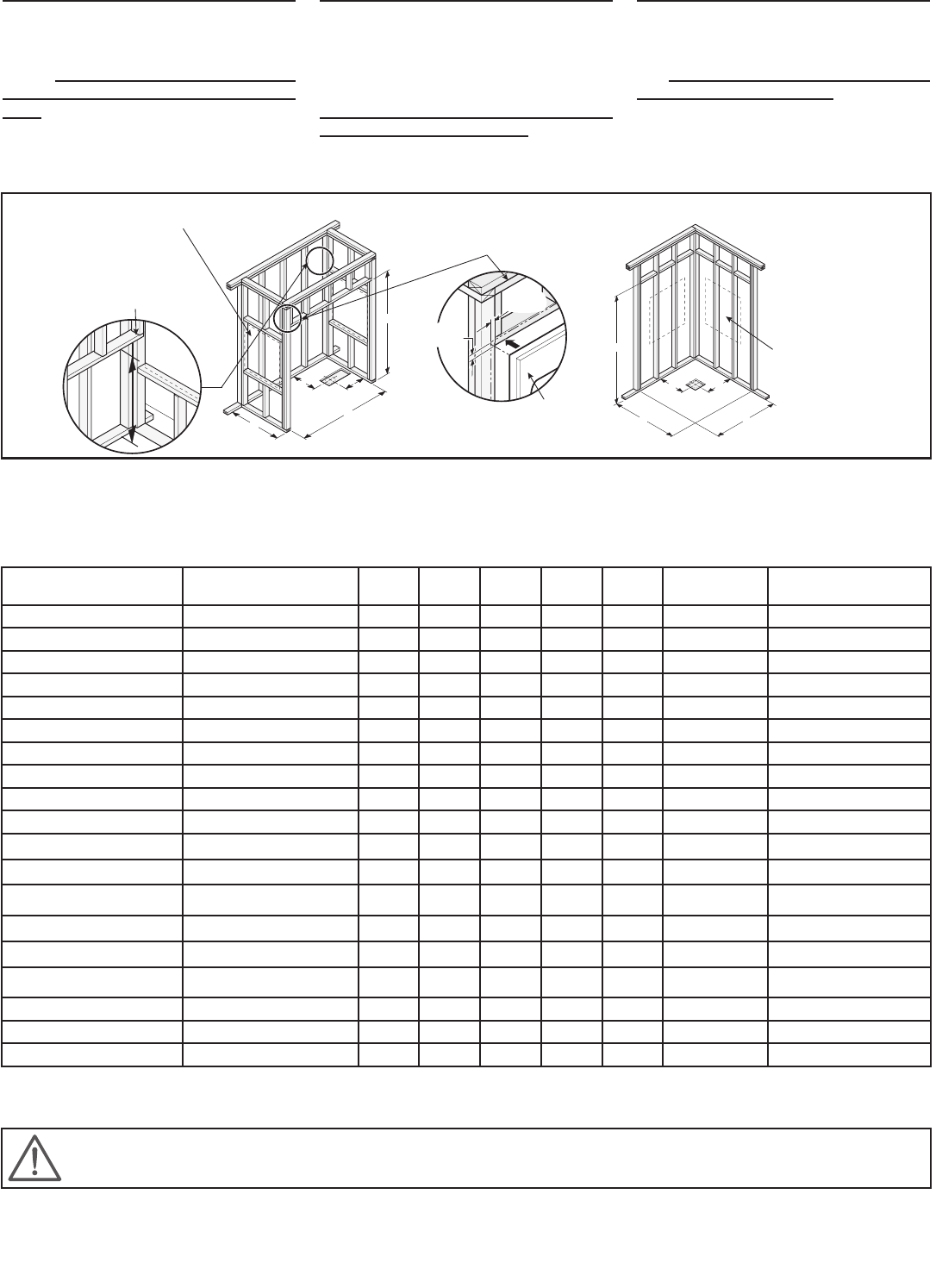

Fig. 16
MODEL
MODÈLE
MODELO
No A B C D E
Overflow height
Hauteur trop-plein
Altura del rebosadero
Installation Type
Type d’installation
Tipo de la instalación
Aspen / ASTM
1-piece / Monocoque
100092, 101023
55 1/2
(1410)
30 5/8
(778)
83 3/4
(2127)
15 1/8
(384)
7
(178)
15 1/2
(394)
Fig. 16 , Fig. 20.2
Aspen / ASTM
3-piece / 3 pièces
100092-S, 101023-S
57
(1448)
31 3/4
(806)
84
(2134)
16 1/4
(413)
7 3/4
(197)
15 1/2
(394)
Fig. 16 , Fig. 20.2
Boreal® I
1-piece without roof / Monocoque sans toît
102648
37
(940)
37
(940)
72 3/4
(1848)
12 1/4
(311)
12 1/4
(311)
- Fig. 16 , Fig. 19.1 , Fig. 19.2
Boreal® II
1-piece without roof / Monocoque sans toît
102649
39 1/2
(1003)
39 1/2
(1003)
72 3/4
(1848)
12 1/4
(311)
12 1/4
(311)
14 1/8
(359)
Fig. 16 , Fig. 19.1 , Fig. 19.2
Calypso
2
1-piece / Monocoque
100087, 102577
57 3/8
(1457)
32 3/4
(832)
83 3/4
(2127)
15 1/4
(387)
3 11/16
(94)
14 1/8
(359)
Fig. 16 , Fig. 20.2
Calypso
2
3-piece / 3 pièces
100087-S, 102577-S
60 1/4
(1530)
33 7/8
(860)
84 1/4
(2140)
16 3/8
(416)
5 1/8
(130)
14 1/8
(359)
Fig. 16 , Fig. 20.2
Calypso
Whirlpool / Tourbillon
100087, 102577
Whirlpool / Tourbillon
60 1/4
(1530)
36 1/4
(921)
84 1/4
(2140)
18 3/4
(476)
5 1/8
(130)
14 1/8
(359)
Fig. 16 , Fig. 20.2
Calypso
Drain above the floorl
100087, 102577
Drain above the floor
57 3/8
(1457)
32 3/4
(832)
85
(2159)
15 1/4
(387)
3 11/16
(94)
15 5/8
(397)
Fig. 16 , Fig. 20.2
Cimo
1-piece with roof / Monocoque avec toît
100138, 101177
34
(864)
32 1/4
(819)
83 5/8
(2124)
15 3/4
(400)
17
(432)
- Fig. 16 , Fig. 20.2
Cimo
3-piece with roof / 3 pièces avec toît
100138-S, 101177-S
37
(940)
33 3/4
(857)
84
(2134)
17 1/4
(438)
18 1/2
(470)
- Fig. 16 , Fig. 20.2
Concerto I / Figaro
I
1-piece / Monocoque
100063, 100777, 100887,
101097, 103082, 105040, 105620
53 3/4
(1365)
31 1/2
(800)
84
(2134)
14 1/4
(362)
5 1/4
(133)
14 1/2
(368)
Fig. 16 , Fig. 20.2
Concerto I / Figaro
I
3-piece / 3 pièces
100063-S, 100777-S, 100887-S,
101097-S, 103082-S, 105040-S, 105620-S
56 3/4
(1441)
33
(838)
83
(2108)
15 3/4
(400)
6 7/8
(175)
14 1/2
(368)
Fig. 16 , Fig. 20.2
Concerto I / Figaro
I
Whirlpool / Tourbillon
100063, 100777, 100887,
101097, 103082, 105040, 105620
Whirlpool / Tourbillon
56 3/4
(1441)
35 1/2
(902)
83
(2108)
18 1/4
(464)
6 7/8
(175)
14 1/2
(368)
Fig. 16 , Fig. 20.2
Concerto II / Figaro
II
1-piece / Monocoque
100059, 100886, 100776,
101098, 103083, 105041, 105621
56 3/4
(1441)
32
(813)
-
15 3/4
(400)
6 1/8
(156)
14 1/2
(368)
Fig. 16 , Fig. 20.1
Concerto II / Figaro
II
2-piece / 2 pièces
100059-S, 100886-S, 100776-S,
101098-S, 103083-S, 105041-S, 105621-S
56 3/4
(1441)
32
(813)
-
15 3/4
(400)
6 7/8
(175)
14 1/2
(368)
Fig. 16 , Fig. 20.1
Concerto II / Figaro
II
Whirlpool / Tourbillon
100059, 100886, 100776,
101098, 103083, 105041, 105621
Whirlpool / Tourbillon
56 3/4
(1441)
35 1/2
(902)
-
18 1/4
(464)
6 7/8
(175)
14 1/2
(368)
Fig. 16 , Fig. 20.1
Equinox
TM
I 102485, 102495, 102671
37
(940)
37
(940)
77 3/4
(1975)
12 1/4
(311)
12 1/4
(311)
- Fig. 16 , Fig. 19.1 , Fig. 19.2
Equinox
TM
II 102488, 102500, 102672
39 1/2
(1003)
39 1/2
(1003)
77 3/4
(1975)
12 1/4
(311)
12 1/4
(311)
- Fig. 16 , Fig. 19.1 , Fig. 19.2
Equinox
TM
II
With door / Avec porte
102557, 102698, 102711
39 1/2
(1003)
39 1/2
(1003)
77 3/4
(1975)
12 1/4
(311)
12 1/4
(311)
- Fig. 16 , Fig. 19.1 , Fig. 19.2
Fig. 16.1
