Installation Guide
20
SIMPLICITÉ™ End Apron
100171, 100670, 100899, 102401
at the opposite end of the drain.
Support the corner of the bathtub with
a 3/4" x 3" piece of wood (Fig. 15.2).
Make sure that the piece of wood is not
in contact with the bathtub plumbing (if
applicable) and that the piece of wood
does not interfere with installing the corner
extension (Fig. 15.7). Screw the pre-drilled
extension to the wall and secure the three
non-grooved blocks to the floor (Fig. 15.2).
Under the bathtub edge, glue the two
grooved blocks of wood (Fig. 15.3). Glue
the Velcro strips to the extension already
screwed to the wall and behind the apron
(Fig. 15.4). Glue the neoprene strips on
the apron lip, facing the grooved wooden
blocks under the bathtub edge (Fig. 15.5).
Put the end apron in place by sliding the
lip into the grooves of the wooden blocks
(Fig. 15.5). Glue a Velcro strip to the end of
the apron and behind the corner extension
(Fig. 15.6). Drill the apron with a 1/8" drill
bit (3 mm) and screw the apron to the
wooden blocks secured to the floor with the
screws and screw cap receivers provided,
install the screw caps and insert the corner
extension (Fig. 15.7).
Complete by installing the lateral apron.
Tablier d’extrémité
SIMPLICITÉ
MC
100171, 100670, 100899, 102401
installé du côté opposé au drain.
Soutenez le coin de la baignoire avec un
morceau de bois de 3/4" x 3" (Fig. 15.2).
Assurez-vous que ce morceau de bois ne
soit pas en contact avec la tuyauterie de la
baignoire (si applicable) et que ce morceau
ne nuit pas à l’installation de l’extension de
coin (Fig. 15.7). Vissez au mur l’extension
pré-percée et fixez au plancher les trois
blocs de bois non rainurés (Fig. 15.2).
Sous le rebord de la baignoire, collez les
deux blocs de bois rainurés (Fig. 15.3).
Collez des bandes velcro sur l’extension
déjà vissée au mur et derrière le tablier
(Fig. 15.4). Collez les bandes de néoprène
sur la lèvre du tablier, vis-à-vis les blocs
de bois rainurés sous le rebord de la
baignoire (Fig. 15.5). Mettez en place le
tablier d’extrémité en glissant la lèvre dans
les rainures des blocs de bois (Fig. 15.5).
Collez une bande de velcro au bout du
tablier et derrière l’extension de coin (Fig.
15.6). Percez le tablier avec une mèche
de 1/8" (3 mm) et vissez le tablier aux
blocs de bois fixés au plancher à l’aide
de vis et des receveurs de cache-vis
fournis, installez les caches-vis et insérez
l’extension de coin (Fig. 15.7).
Complétez en installant le tablier laté ral.
Tablero del extremo
SIMPLICITÉ
MC
100171, 100670, 100899, 102401
instalarse en el lado opuesto al desagüe.
Sostenga la esquina de la bañera con un
bloque de madera de 3/4" x 3" (Fig. 15.2).
Asegúrese de que este bloque de madera
no quede en contacto con la tubería de la
bañera (si procede) y no dañe la instalación
de la extensión de la esquina (Fig. 15.7).
Atornille la extensión ya perforada a la
pared y fije los tres bloques de madera sin
ranuras al suelo (Fig. 15.2).
Por debajo del borde de la bañera, pegue los
dos bloques de madera ranurados (Fig. 15.3).
Pegue cintas autoadhesivas (Velcro) sobre la
extensión ya atornillada a la pared y detrás del
tablero (Fig. 15.4). Pegue las cintas de neopreno
sobre el labio del tablero, justo frente a los
bloques de madera ranurados colocados por
debajo del borde de la bañera (Fig. 15.5). Instale
el tablero del extremo encajando el labio de éste
en las ranuras de los bloques de madera (Fig.
15.5). Pegue una cinta autoadhesiva (Velcro)
en el extremo del tablero y detrás de extensión
de la esquina (Fig. 15.6). Perfore el tablero
con broca de 1/8" (3 mm) y atornille el tablero
a los bloques de madera, ya fijados al suelo,
con los tornillos y armellas de cubretornillos
suministrados, instale los cubretornillos e inserte
la extensión de la esquina (Fig. 15.7).
Complete con la instalación del tablero
lateral.
Bathtub
Baignoire
Bañera
Corner extension
Extension de coin
Extensión de la esquina
End apron
Tablier d'extrémité
Tablero en el extremo
Lateral apron
Tablier latéral
Tablero lateral
Pre-drilled extension
Extension pré-perçée
Extensión perforada
8"
8"
Velcro
Velcro
Bathtub
Baignoire
Bañera
Corner extension
Extension de coin
Extensión de la esquina
End apron
Tablier d'extrémité
Tablero en el extremo
Lateral apron
Tablier latéral
Tablero lateral
Pre-drilled extension
Extension pré-perçée
Extensión perforada
8"
8"
Velcro
Velcro

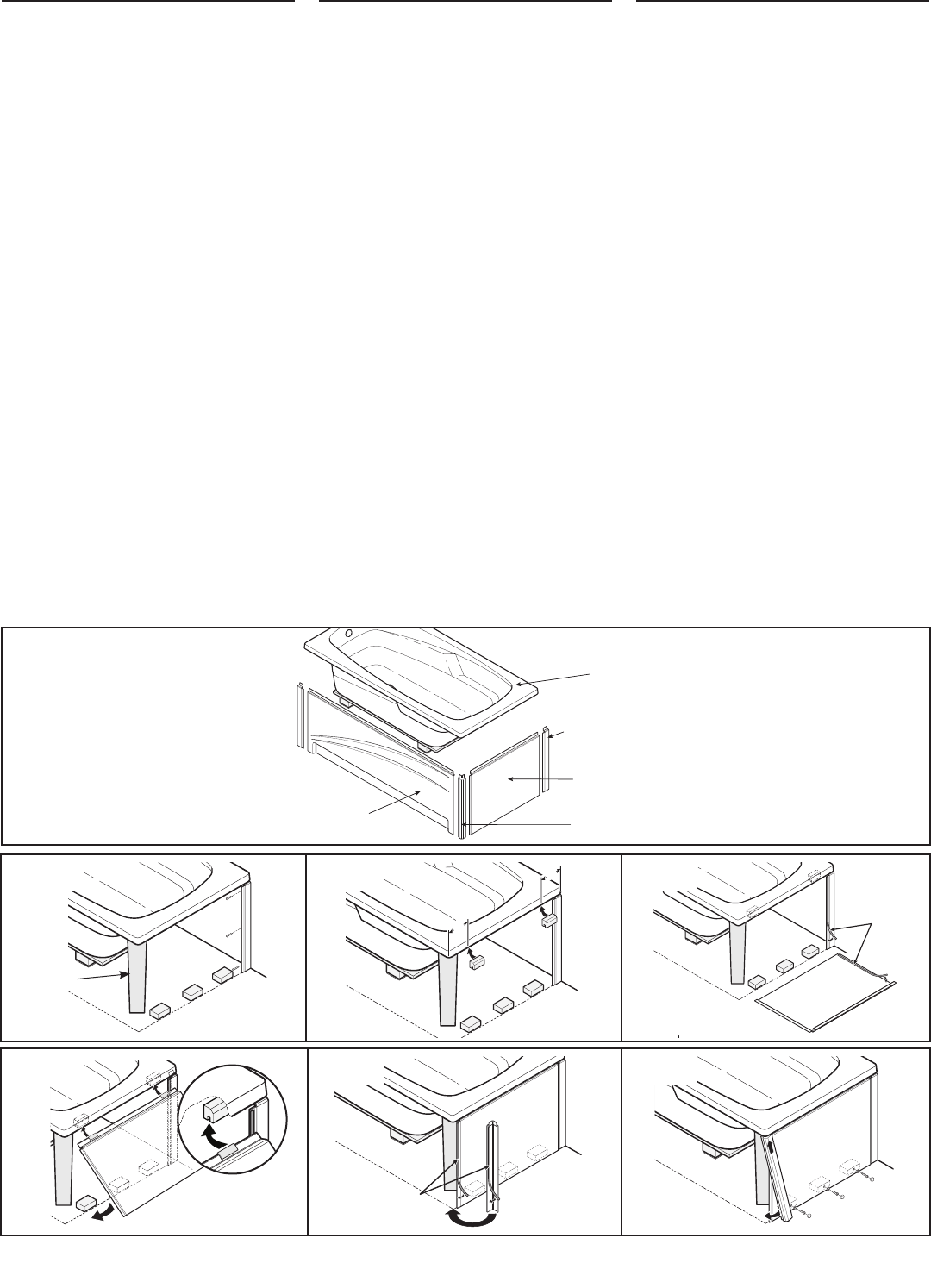

Fig. 15.2
Fig. 15.1
Bathtub
Baignoire
Bañera
Corner extension
Extension de coin
Extensión de la esquina
End apron
Tablier d'extrémité
Tablero en el extremo
Lateral apron
Tablier latéral
Tablero lateral
Pre-drilled extension
Extension pré-perçée
Extensión perforada
8"
8"
Velcro
Velcro
Fig. 15.3
Bathtub
Baignoire
Bañera
Corner extension
Extension de coin
Extensión de la esquina
End apron
Tablier d'extrémité
Tablero en el extremo
Lateral apron
Tablier latéral
Tablero lateral
Pre-drilled extension
Extension pré-perçée
Extensión perforada
8"
8"
Velcro
Velcro
Fig. 15.4
Bathtub
Baignoire
Bañera
Corner extension
Extension de coin
Extensión de la esquina
End apron
Tablier d'extrémité
Tablero en el extremo
Lateral apron
Tablier latéral
Tablero lateral
Pre-drilled extension
Extension pré-perçée
Extensión perforada
8"
8"
Velcro
Velcro
Fig. 15.5
Bathtub
Baignoire
Bañera
Corner extension
Extension de coin
Extensión de la esquina
End apron
Tablier d'extrémité
Tablero en el extremo
Lateral apron
Tablier latéral
Tablero lateral
Pre-drilled extension
Extension pré-perçée
Extensión perforada
8"
8"
Velcro
Velcro
Fig. 15.6
Bathtub
Baignoire
Bañera
Corner extension
Extension de coin
Extensión de la esquina
End apron
Tablier d'extrémité
Tablero en el extremo
Lateral apron
Tablier latéral
Tablero lateral
Pre-drilled extension
Extension pré-perçée
Extensión perforada
8"
8"
Velcro
Velcro
Fig. 15.7
Wood piece
Pièce de bois
Bloque de
madera
3/4” x 3”
