ALCOVE INSTALLATION
(BATHTUB)
Construct the alcove in accordance with Fig.
8 and table dimensions. STRUCTURE
MEASUREMENTS MUST BE VERIFIED
AGAINST THE UNIT TO ENSURE A PROPER
FIT. All dimensions are expressed in inches and
millimeters.
those of the unit but those required for the
installation (± ¼") ; for easier installation add
1/4" (6 mm) to dimensions A and B only.
INSTALLATION EN ALCÔVE
(BAIGNOIRE)
Construire l’alcove selon le schéma de la Fig.
8 et les dimensions du tableau.
D’ASSURER UNE INSTALLATION PARFAITE,
LES DIMENSIONS DE LA STRUCTURE
DOIVENT ÊTRE VÉRIFIÉES À PARTIR DES
DIMENSIONS DE L’UNITÉ. Toutes les dimensions
sont exprimées en pouces et en millimètres.
de l’unité, mais celles requises pour l’installation (±
¼") ; pour faciliter l’installation, ajouter 1/4" (6 mm)
aux dimensions A et B seulement.
INSTALACIÓN EN NICHO
(BAÑERA)
Construya el nicho según el esquema de la Fig. 8 y la
tabla de dimensiones. DIMENSIONES
DE LA ESTRUCTURA DEBEN SER VERIFICADAS
A PARTIR DE LAS DIMENSIONES DE LA UNIDAD,
CON OBJETO DE ASEGURAR UNA INSTALA-
CIÓN PERFECTA. Todas las dimensiones vienen en
pulgadas y milímetros.
son las de la unidad, sino las requeridas para la
instalación (± ¼
"
); para faci litar la instalación, añádase
1/4
"
(6 mm) a las dimensiones A y B solamente.
D
B
A
A
B
C
E
D
E
C
1"x3"
A’
B’

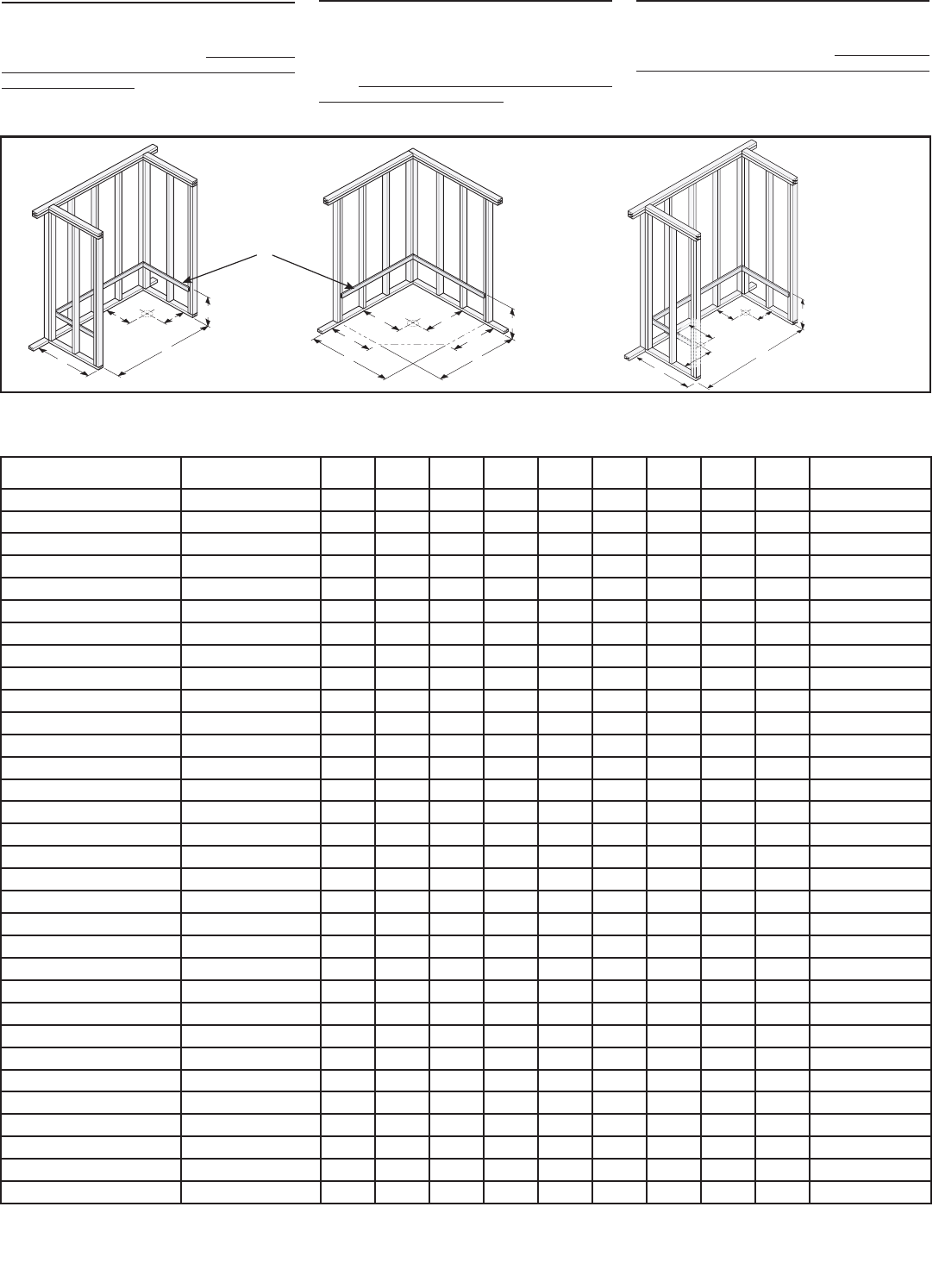

Fig. 8
1
2
con pestaña de azulejo, aumente 1" a la dimensión C.
MODEL
MODÈLE
MODELO
# A A’ B B’ C D D’ E E’
Overflow height
Hauteur trop-plein
Altura del rebosadero
Apex 96
(Fig. 8a) 100091
96
(2438)
-
34 1/2
(876)
-
20
(508)
13 3/4
(349)
16 3/8
(416)
50
(1270)
17 1/4
(438)
16 3/4
(425)
Apex 108
(Fig. 8a) 100090
108
(2743)
-
34
(864)
-
21
(533)
16
(406)
15
(381)
55 3/8
(1407)
21 1/4
(540)
17 5/8
(448)
Bosca 6030 IFS 106394
59 3/4
(1518)
-
30
(762)
-
18 3/8
(467)
14
(356)
-
8 1/2
(216)
-
16
(406)
Bosca 6030 IFS AFR
106395
59 3/4
(1518)
-
30
(762)
-
20 3/8
(518)
15
(381)
-
8 1/2
(216)
-
17 7/8
(454)
Casa 6030
2
105447
59 7/8
(1521)
-
30
(762)
-
17 3/4
(476)
14
(356)
-
8 1/2
(216)
-
15 1/4
(387)
Casa 6032
2
105448
59 7/8
(1521)
-
32
(813)
-
17 3/4
(476)
15
(381)
-
8 1/2
(216)
-
15 1/4
(387)
Casa 6030 AFR
2
101092
59 7/8
(1521)
-
30
(762)
-
20 1/4
(514)
14
(356)
-
8 1/2
(216)
-
17 3/4
(451)
Casa 6032 AFR
2
101093
59 7/8
(1521)
-
32
(813)
-
20 1/4
(514)
15
(381)
-
8 1/2
(216)
-
17 3/4
(451)
Casa 6042 AFR
2
102689
59 7/8
(1521)
-
42
(1067)
-
20 1/4
(514)
20
(508)
-
8 1/2
(216)
-
17 3/4
(451)
Casa 6632 AFR
2
101154
65 7/8
(1673)
-
31 7/8
(810)
-
20 1/4
(514)
15
(381)
-
8 1/2
(216)
-
17 3/4
(451)
Casa 7234 AFR
2
101199
72 3/4
(1822)
-
34
(864)
-
20 3/4
(527)
16
(406)
-
8 1/2
(216)
-
18 1/4
(464)
Casa 6030 DTF
2
102920
59 7/8
(1521)
-
30
(762)
-
20 1/4
(514)
14
(356)
-
8 1/2
(216)
-
17 3/4
(451)
Duo® 5
2
100018, 100868,
100733, 200046
59 1/2
(1511)
-
41 3/8
(1051)
-
16 3/4
(425)
20 5/8
(524)
-
11 7/8
(302)
-
15 1/2
(394)
Duo® 5 ½
2
100022, 100869,
100734, 200047
65 3/4
(1670)
-
41 3/8
(1051)
-
16 3/4
(425)
21
(533)
-
12 1/4
(311)
-
15 1/2
(394)
Duo® 6
2
100023, 100870,
100735, 200048
71 5/8
(1819)
-
41 1/2
(1054)
-
17 1/4
(438)
21 1/8
(537)
-
12 1/2
(318)
-
16
(406)
Exhibit
TM
6030 IFS AFR
105511, 105546
59 3/4
(1518)
-
30
(762)
-
19 1/8
(486)
14
(356)
-
10
(254)
-
17
(432)
Exhibit
TM
6030 IFS
105519, 105547
59 3/4
(1518)
-
30
(762)
-
17 3/8
(441)
14
(356)
-
10
(254)
-
15 1/4
(387)
Exhibit
TM
6032 IF
105514, 105550
59 3/4
(1518)
-
32
(813)
-
18 3/4
(476)
16
(406)
-
10
(254)
-
16 1/8
(410)
Exhibit
TM
6032 IFS AFR
105512, 105548
59 3/4
(1518)
-
32
(813)
-
19 1/8
(486)
15
(381)
-
10
(254)
-
17
(432)
Exhibit
TM
6032 IFS
105520, 105549
59 3/4
(1518)
-
32
(813)
-
17 3/8
(441)
15
(381)
-
10
(254)
-
15 1/4
(387)
Exhibit
TM
6036 IFS
106172, 106228
59 7/8
(1521)
-
36
(914)
-
17 5/8
(448)
18
(457)
-
10
(254)
-
15 1/2
(394)
Exhibit
TM
6036 IFS AFR
106173, 106229
59 7/8
(1521)
-
36
(914)
-
19 5/8
(498)
18
(457)
-
10
(254)
-
17 1/2
(445)
Exhibit
TM
6036 IF
106171, 106227
59 7/8
(1521)
-
36
(914)
-
17 5/8
(448)
18
(457)
-
10
(254)
-
15 1/2
(394)
Exhibit
TM
6042 IFS
106175, 106231
59 7/8
(1521)
-
42
(1067)
-
17 5/8
(448)
21
(533)
-
10
(254)
-
15 1/2
(394)
Exhibit
TM
6042 IFS AFR
106176, 106232
59 7/8
(1521)
-
42
(1067)
-
19 5/8
(498)
21
(533)
-
10
(254)
-
17 1/2
(445)
Exhibit
TM
6042 IF
106174, 106230
59 7/8
(1521)
-
42
(1067)
-
17 5/8
(448)
21
(533)
-
10
(254)
-
15 1/2
(394)
Exhibit
TM
6632 IFS
106221, 106234
65 7/8
(1673)
-
32
(813)
-
17 3/8
(441)
15
(381)
-
10
(254)
-
15 1/2
(394)
Exhibit
TM
6632 IFS AFR
106222, 106235
65 7/8
(1673)
-
32
(813)
-
19 5/8
(498)
15
(381)
-
10
(254)
-
17 1/2
(445)
Exhibit
TM
6632 IF
106220, 106233
65 7/8
(1673)
-
32
(813)
-
17 5/8
(448)
15
(381)
-
10
(254)
-
15 1/2
(394)
Exhibit
TM
6636 IFS
106179, 106237
65 7/8
(1673)
-
36
(914)
-
17 5/8
(448)
18
(457)
-
10
(254)
-
15 1/2
(394)
Exhibit
TM
6636 IFS AFR
106180, 106238
65 7/8
(1673)
-
36
(914)
-
19 5/8
(498)
18
(457)
-
10
(254)
-
17 1/2
(445)
Exhibit
TM
6636 IF
106178, 106236
65 7/8
(1673)
-
36
(914)
-
17 5/8
(448)
18
(457)
-
10
(254)
-
15 1/2
(394)
A
B
D
E
C
D’
E’
Fig. 8a
D’ and E’ refer to the
shower drain.
D’ et E’ font reference
au drain de la douche.
D‘ y E’ se reeren a la
drenaje de ducha.
