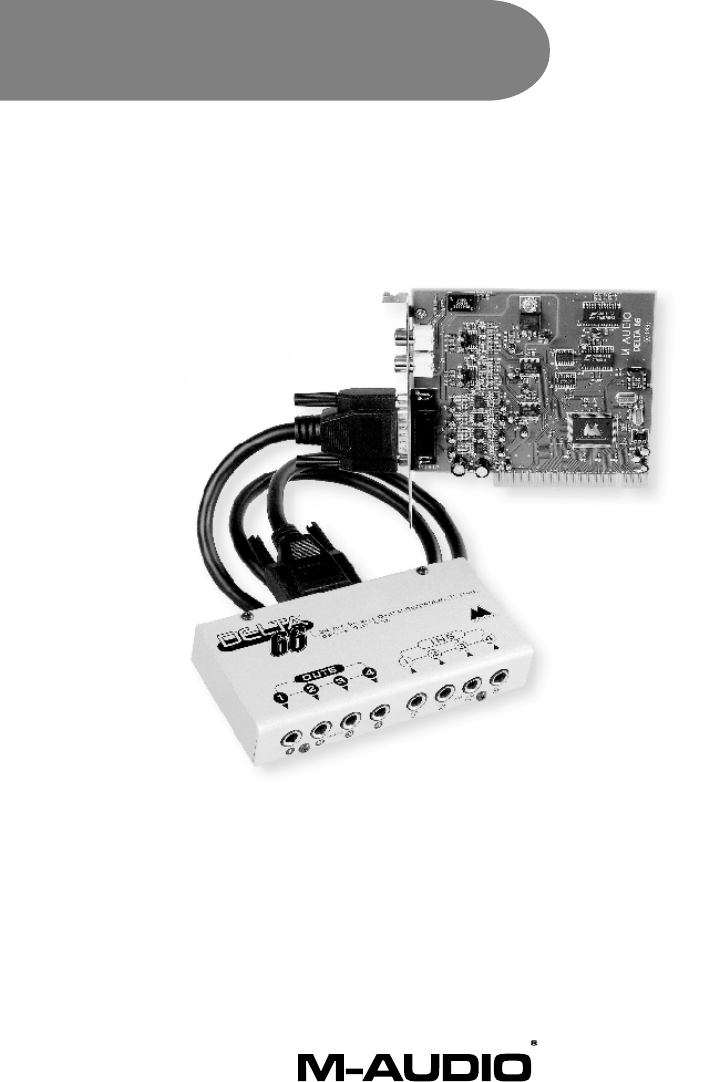

Delta 66 ™ 24Bit/96kHz Recording System Deutsche Bedienungsanleitung
Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt, für Druckfehler kann MIDIMAN nicht haftbar gemacht werden. Technische Änderungen vorbehalten. Alle Abbildungen sind Symboldarstellungen und können vom tatsächlichen Produkt abweichen. Alle Daten Stand September 2003. Alle Produkt- und Firmennamen sowie Logos sind Eigentum und ™ und ® der jeweiligen Besitzer.
Inhalt Lieferumfang Produktspezifikationen Systemvoraussetzungen Einbau der Karte Kartenlayout, Kartenanschlüsse, Breakoutbox 4 4 4 5 6 Installation unter Windows Windows 98 Windows ME Windows 95 Windows NT Windows 2000/XP ohne ASIO Support Windows 2000/XP mit ASIO Support 8 9 9 10 10 11 Installation unter Macintosh OS 8.5-9.
Willkommen Vielen Dank, dass Sie sich für das Produkt Delta 66™ 24Bit/96kHz Recording System von M-Audio™ entschieden haben. Diese Anleitung soll Ihnen die Installation und Inbetriebnahme in Ihr Computersystem erleichtern. Lieferumfang Delta 66 Installationsanleitung Treiber-CD-ROM für Windows™ 95/98/ME/NT/2000/XP, Macintosh™ OS 9.x/10.
Was ist Delta 66 Das Recording System Delta 66 unterstützt Digital Audio Datenströme bis 24Bit und einer maximalen Abtastrate von 96kHz. Über die Breakout Box können Sie analoge Audio Geräte wie Mischpulte, Verstärker, Tapedecks usw. anschliessen. Die digitale Schnittstelle auf der PCI Karte bietet Ihnen Anschlussmöglichkeiten für CD-Player, DAT oder MiniDisc Geräte, A/D Wandler aber auch SAT Reciever. Der Digital Ausgang unterstützt Non-Audio Streams z.B. für AC3 Ausgabe mit entsprechende Software.
Anschlüsse Delta 66 Anschlüsse der PCI Karte Schliessen Sie die Breakout Box an den auf der Karte vorgesehenen Anschluss an. Nutzen Sie sowohl auf der Kartenseite als auch auf der BoxSeite die Feststellschrauben um eine sichere Datenübertragung zu gewährleisten. Weiter bietet Ihnen die Karte Anschlussmöglichkeiten für digitale Geräte wie z.B. DAT Recorder, CD Player usw. Digital Eingang, koax Digital Ausgang, koax Anschluss Breakout Box 6 www.m-audio.
Anschlüsse Delta 66 Anschlüsse der Breakout Box PCI Karte Ausgang, Klinke 6,3 mm Buchse Eingang, Klinke 6,3 mm Buchse 1 2 3 Anschluss symmetrisch 1 3 Anschluss unsymmetrisch 1 3 Anschluss unsymmetrisch über Cinch-Klinke Adapter 1=Signal bzw. (+) Phase; 2=(-) Phase; 3=Masse www.m-audio.
Windows 9x Installation Windows 95/98/ME sollte beim Systemstart eine neue Hardware Komponente finden. Gehen Sie jetzt wie folgt vor: Windows 98 (VXD-Treiber Version 4.x) Der Hardware Assistent bietet Ihnen die Bereitschaft zur Installation einer neuen Hardwarekomponente (PCI-Multimedia Device) an, klicken Sie zweimal auf Weiter. & & & & *) 8 Legen Sie die MIDIMAN/M-Audio Treiber CD-ROM ein. Haken Sie das Feld Geben Sie eine Position an.
& Klicken Sie auf Fertigstellen um den Installationsvorgang abzuschliessen. Windows ME (VXD-Treiber Version 4.x) Die Installation verläuft prinzipiell wie bei Windows 98. & & & & & *) Der Hardware Assistent bietet Ihnen die Bereitschaft zur Installation einer neuen Hardwarekomponente an, klicken Sie auf Weiter. Legen Sie die MIDIMAN/M-Audio Treiber CD-ROM ein. Das Feld Wechselmedien darf nicht angehakt sein. Haken Sie das Feld Geben Sie eine Position an.
Windows NT Installation (NT-Treiber Version 5.x) Für den Einsatz unter Windows NT ist mindestens Service Pack 4 empfohlen. Windows NT verfügt nicht über eine automatische Hardware-Erkennung, für die manuelle Installation gehen Sie jetzt wie folgt vor: Arbeitsplatz->Systemsteuerung->Multimedia->Geräte & Klicken Sie auf hinzufügen und wählen Sie nicht aufgeführter oder aktualisierter Treiber. & Geben Sie nun das Verzeichnis an, indem sich die OEMSETUP.INF Datei des Delta NT-Treibers befindet (z.B.
Windows 2000/XP Installation (WDM-Treiber Version 5.x) Wenn Sie mit einer Software arbeiten möchten, die ASIO-Treiber unter Windows 2000/XP unterstützt ist der WDM-Treiber am besten geeignet, ebenso für Programme, die WDM-Multichannel unterstützen oder volle WDM TreiberUnterstützung besitzen. ! ! Klicken Sie im Willkommens-Fenster auf Software von einer Liste... Durchsuchen Sie nun die Treiber-CD nach dem entprechenden Treiber: CD-Laufwerk -> DELTA SERIES -> WinXP*) ! Klicken Sie auf OK.
! Der Treiberpfad erscheint*). Klicken Sie auf Weiter. ! Während des Kopiervorgangs wird die Treibersignatur geprüft. Klicken Sie auf Installation fortsetzen. Nach dem Kopiervorgang erscheint folgendes Fenster: ! ! *) Klicken Sie auf Fertigstellen. Die Delta Karte ist nun betriebsbereit. Der Pfad kann logisch aufgebaut variieren, Stand CD-Version 082103 (Treiber 5.x.29) www.m-audio.
Installation unter Mac OS 8.5-9.x Auf der M-Audio Internetseite steht ein Multikarten-Treiber zur Verfügung, dieser Treiber ist auch für den Einzelkarten Betrieb empfohlen. Die Installation des CD-Treibers ist nahezu identisch: ! ! ! ! ! ! ! ! ! Legen Sie die MIDIMAN/M-Audio CD ein.
Installation unter Mac OS X Systemvoraussetzung ist OS X 10.1 oder höher. Für die Installation des Treibers müssen Sie Administrator-Rechte besitzen. Aktivieren Sie im das Disk Image auf der CD im Verzeichnis Delta Series - OS X (10.1.x or higher) und starten Sie auf dem nun erstellten Datenträger das Installer Package M-Audio Delta Software. Während der Installation muss das Passwort eingegeben werden. Nach dem Neustart ist Ihre Delta Karte einsetzbar.
Delta Control Panel Delta Control Panel für Windows in der Systemsteuerung Über das Control Panel ist das Delta Digital Audio Interface konfigurierbar und steuerbar. als System Tray Icon Unter Windows 2000/XP wird das Delta Control Panel automatisch in den System Tray neben die Uhr installiert auf dem Desktop Legen Sie sich dieses Symbol auf den Desktop, ziehen Sie hierfür das Symbol aus der Systemsteuerung auf Ihren Hintergrund.
Delta Control Panel Monitor Mixer Alle Delta-Karten verfügen über einen internen 36Bit Hardware Mixer. In diesem Menü können Sie diesen einstellen. Die Einstellungen beziehen sich Abhörlautstärke des Kanals, nicht die Aufnahmelautstärke. Veränderungen in diesem Fenster zeigen nur Wirkung, wenn der Analog-Ausgang (H/W Out 1/2) und/oder der Digital-Ausgang (H/W Out S/PDIF) im Patchbay/Router als Monitor Mixer definiert ist.
Delta Control Panel Patchbay/Router In diesem Menü können Sie die Ausgänge Ihrer Delta Karte definieren. Wählen Sie: Wave Out x/x, für die Wiedergabe einer Audiodatei über Software Monitor Mixer, für die Aktivierung des Monitor Mixers (S. 16) S/PDIF In, für das Abhören des Digitaleingangs (Taktgeber S/PDIF In, S.
Delta Control Panel Hardware Settings Master Clock bestimmt den Haupttaktgeber auf den sich die Delta Karte synchronisiert, Standard ist Internal Xtal, empfohlen für Wiedergabemodus und Aufnahmemodus analoger Quellen. Beachten Sie bitte: Bei Verwendung des Digitaleingangs muss als Taktgeber S/PDIF In eingestellt sein. Im Bereich Codec Sample Rate können Sie eine bestimmte Abtastrate erzwingen, wählen Sie hierfür die gewünschte Sample Rate und haken Sie Rate locked an.
Delta Control Panel S/PDIF Klicken Sie zuerst auf Advanced um eine komplettes Menü zu erhalten. Wählen Sie als Digital Output Format zwischen: Consumer, dementsprechend stehen im Advanced Settings Menü Einstellungen zum Copy Mode SCMS (Original, Erste Generation, kein Kopierschutz) und Emphasis zur Verfügung. Professional, hier können Sie im Advanced Settings Menü Einstellungen zu Data Type (Audio, Non Audio) und Emphasis vornehmen.
Multikarten Modus Je nach Betriebssystem müssen die Karten ggf. Über S/PDIF miteinander verbunden und synchronisiert werden. Schalten Sie unter H/W Installed zwischen bis zu 4 Karten (Multi-Card-Betrieb) um. Die Delta Serie unterstützt sowohl Single Board Multi Card Mode (z.B. 2 Delta 1010) als auch Mixed Board Multi Card Mode (unterschiedliche Delta Karten) Wählen Sie Single and In-Sync um alle Kanäle einer Karte miteinander zu synchronisieren.
Delta 66 als Multimedia-Gerät (PC) Über die Systemsteuerung->Multimedia können Sie Delta 66 als Multimediaschnittstelle definieren. Im Bereich Audio sehen Sie die MME/Direct Sound Treiber für Wiedergabe/Ausgang: WavOut 1/2, 3/4 und S/PDIF Delta 66 Aufnahme/Eingang:PCM In 1/2, 3/4, S/PDIF In Delta 66 und Mon.Mixer Unter Windows 2000/XP steht zusätzlich ein Multichannel Interface mit Zugriff auf alle Kanäle der Karte zur Verfügung.
Geräteverwaltung in Windows (PC) Über den Gerätemanager, den Sie über Arbeitsplatz->Systemsteuerung-> System erreichen, können Sie die Ressourcen und Treiberinformation der Delta Karte prüfen. Der Gerätetyp ist Audio, Video und Game Controller. Über Systemsteuerung->Mulimedia können Multimedia-Eigenschaften überprüft werden (bei Windows XP Sounds & Audiogeräte). Im Gerätemanager finden Sie alle im Computer installierten Geräte, eine Ressourcenübersicht erhalten Sie, wenn Sie doppelt auf Computer klicken.
Delta Fehlerbehebung Aktuelle Informationen (Tipps & Tricks) sowie Treiber für sämtliche Betriebssysteme (Download) finden Sie stets aktuell auf der Homepage: http://www.m-audio.de Problem: Lösung: Die PCI-Karte wird vom Computer nicht oder fehlerhaft erkannt. Wechseln Sie den PCI-Steckplatz der Karte. Problem: Lösung: Bei der Wiedergabe und/oder Aufnahme treten Störgeräusche auf. Verändern Sie die Puffereinstellung im Delta Control Panel -> Hardware Settings.
© MIDIMAN M-Audio BPR 10/2003 v.3.0 M-Audio, MIDIMAN Deutschland Kuhallmand 34, D-74613 Öhringen Tel. 07941 98 700 0, Fax 07941 98 700 70 info@m-audio.de http://www.m-audio.de Technischer Support: Mo-Do, 15-17 Uhr Tel. 07941 98 700 30 e-mail: support@m-audio.
