Light

Adjust

Off

LUT RON

Figure 2

Light

Adjust

Off

LUT RON

Figure 2

Lutron Electronics Co., Inc.

7200 Suter Road

Coopersburg, PA 18036-1299, U.S.A.

Made and printed in the U.S.A. 6/09 P/N 030-1072 Rev. B

Lutron Electronics Co., Inc.

7200 Suter Road

Coopersburg, PA 18036-1299 E.U.A.

Hecho e impreso en los E.U.A. 6/09 P/N 030-1072 Rev. B

Lutron Electronics Co., Inc.

7200 Suter Road

Coopersburg, PA 18036-1299, Étas-Unis

Réalisé et imprimé aux États-Unis 6/09 P/N 030-1072 Rev. B

Wireless® Wireless

™

English Español Français

Wireless

™

P/N 030-1072

Electronic Switch with Radio Frequency Receiver

MRF2-8ANS-120 120 V 60 Hz 8 A Light /

⁄4 HP (5.8 A) Motor (Single-Pole or Multi-Location)

MRF2-6ANS 120 V

60 Hz 6 A Light /

⁄10 HP (3 A) Motor (Single-Pole or Multi-Location)

MRF2-6ANS-277 277 V

60 Hz 6 A Light (Single-Pole or Multi-Location)

Companion Switch

MA-AS 120 V 60 Hz 8.3 A MSC-AS 120 V 60 Hz 8.3 A (For use with MRF2-6ANS and MRF2-8ANS-120)

MA-AS-277 277 V

60 Hz 8.3 A MSC-AS-277 277 V 60 Hz 8.3 A (For use with MRF2-6ANS-277)

Important Notes. Please read before installing.

1. CAUTION! To reduce the risk of overheating and possible damage to other equipment, DO NOT use to control receptacles.

2. Install in accordance with all national and local electrical codes.

3. These electronic switches require a neutral wire for operation. If no neutral wire is present, contact a licensed electrician for installation. No neutral wire is

necessary for the installation of the Companion Switch.

4. When no “grounding means” exist within the wallbox, then the NEC

® 2008, Article 404.9 allows a switch without a grounding connection to be installed

as a replacement, as long as a plastic, noncombustible wallplate is used. For this type of installation, twist a wire connector onto the green ground wire or

remove the green ground wire on the electronic switch and use an ap pro pri ate wallplate such as Claro

® or Satin Colors® series wallplates by Lutron®.

5. Do not paint the Electronic Switches or the Companion Switches.

6. The Electronic Switches are not compatible with standard 3-way or 4-way switches. Use only with Maestro

® Companion Switches.

7. In any 3-way/4-way circuit use only one Electronic Switch with up to 9 Companion Switches.

8. DO NOT use where the total load is greater than the rating indicated in the Derating Chart below.

9. DO NOT use where total load is less than 25 W.

10. Operate between 32 °F (0 °C) and 104 °F (40 °C).

11. For indoor use only.

12. It is normal for the Electronic Switches to feel warm to the touch during operation.

13. Recommended minimum wallbox depth is 2.5 in (64 mm).

14. Maximum wire length between the Electronic Switch and the furthest Companion Switch is 250 ft (76 m).

15. When controlling a combined fan and light load with the MRF2-6ANS or MRF2-8ANS-120 Electronic Switch, the total load may not exceed the general

purpose fan rating. Refer to the Derating Chart below.

16. Clean with a soft damp cloth only. Do not use any chemical cleaners.

17. DO NOT mix MRF and MRF2 lighting controls products within the same system. Products are NOT compatible, contact Lutron Technical Support Center.

18. Controls must be mounted vertically. See stamp on control for correct positioning.

19. DO NOT wire while circuit breaker is on. Permanent damage to the Electronic Switch may result.

20. Up to 10 Maestro Wireless controls can be conﬁgured to work together.

Electronic Switch Operation

Tap Button

Options.

Tap once when unit •

is OFF: Controlled

load turns On.

Tap once when unit •

is ON: Controlled

load turns Off

LED:• Glows brightly

when the Electronic

Switch is On or

glows softly as a

night light when

Electronic Switch is

Off. (Not available on

Companion Switch)

FASS

- Front Accessible

Service Switch

Important Notice:

To service the load, power may

be conveniently removed by

pulling the FASS switch out on

either the Electronic Switch

or a Companion Switch.

For any procedure other than

routine bulb replacement,

power must be disconnected

at the main electrical panel.

*The maximum lamp wattage is determined by the efﬁciency of the transformer, with 70%–85%

as typical. For actual transformer efﬁciency, contact either the ﬁxture or transformer

manufacturer. The total VA rating of the transformer(s) shall not exceed the

VA rating of the switch.

**The Maestro Wireless Switch is UL

listed for use with all magnetic ﬂuorescent ballasts.

Please contact Lutron Technical Support Center for a complete list of recommended

electronic ﬂuorescent ballasts.

The combined inrush of electronic ﬂuorescent ballasts cannot exceed 90 A.

The continuous operating current must remain below the rating indicated in the Derating Chart.

Note: Not all models listed will have ﬁns.

Multigang Installations

When installing more than one control in the same wallbox, the maximum load capacity is reduced. No derating is required for Companion Switches.

Refer to the Derating Chart below.

Multiple Electronic Switch Applications

If multiple Maestro Wireless Electronic Switches are set up to the same

Wireless Controller, they will perform as follows:

Pressing the On Button on the Wireless Controller will cause all Electronic •

Switches to turn on, regardless of whether some are on and some are off.

Pressing the Off Button on the Wireless Controller will cause all •

Electronic Switches to turn OFF.

Pressing the Raise Button on a Wireless Controller will cause the •

Electronic Switch to turn ON.

Derating Chart

Model

MRF2-

6ANS

Type of Load Single Gang End of Gang Middle of Gang

Halogen/Incandescent/

Electronic Low-Voltage

720 W 600 W 450 W

Magnetic Low-Voltage* 720 VA / 550 W 600 VA / 450 W 450 VA / 300 W

Fluorescent** 6 A 5 A 3.5 A

General Purpose Fan 1/10 HP (3 A) 1/10 HP (3 A) 1/10 HP (3 A)

MRF2-

8ANS-120

Halogen/Incandescent/

Electronic Low-Voltage

950 W 750 W 600 W

Magnetic Low-Voltage* 950 VA / 650 W 750 VA / 550 W 600 VA / 450 W

Fluorescent** 8 A 6.5 A 5 A

General Purpose Fan 1/4 HP (5.8 A) 1/4 HP (5.8 A) 1/6 HP (4.4 A)

MRF2-

6ANS-277

Electronic Low-Voltage 1650 W 1350 W 1000 W

Magnetic Low-Voltage* 1650 VA / 1250 W 1350 VA / 1000 W 1000 VA / 750 W

Fluorescent** 6 A 5 A 3.5 A

P/N 030-1072

Symptoms Possible Causes

Load does not turn

on or LED does not

light up.

FASS• switch on the Electronic Switch (or Companion Switch) is

in the Off position.

Light bulb(s) burned out.•

Breaker is OFF or tripped.•

Fan not turned on.•

Load not properly installed.•

Wiring error. Call Lutron Technical Support Center•

Light does not

respond to Radio

Frequency Wireless

Controller

or Sensor.

The Electronic Switch failed to learn Wireless Controller or •

Sensor; see Set-Up.

The Electronic Switch has already received and responded •

to a command, or is already at the Light Setting the Wireless

Controller or Sensor is requesting.

The Wireless Controller or Sensor is outside the operating range.•

The Wireless Controller or Sensor batteries are low.•

The Wireless Controller or Sensor batteries are installed •

incorrectly.

When in Set-Up

mode the LED

ﬂashes when trying

to setup with the

Wireless Controller

or Sensor

The maximum number of Wireless Controllers or Sensors •

have been set up to the Electronic Switch (you cannot add any

more Wireless Controllers or Sensors). To remove a previously

set-up Wireless Controller or Sensor tap the Wireless Controller

or Sensor’s On button three times, on the third tap hold for

3 seconds and then tap 3 more times. This will remove all

Electronic Switches or Dimmers it was previously

setup with.

Light does not

remain on, LED

glows dimly

or blinks.

Blue screw terminal is miswired to neutral or touching ground.•

FCC Information:

NOTE: This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to part 15 of the FCC rules. These limits are designed to

provide reasonable protection against harmful interference in a residential installation. This

equipment generates, uses and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio

and television reception, which can be determined by turning the equipment off and on.

The user is encouraged to try to correct the interference by one or more of the following

measures:

•Reorientorrelocatethereceivingantenna.

•Increasetheseparationbetweentheequipmentandreceiver.

•Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthereceiver

is connected.

•Consultthedealeroranexperiencedradio/TVtechnicianforhelp.

Caution: Changes or modiﬁcations not expressly approved by Lutron Electronics Co. could

void the user’s authority to operate this equipment

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interference and

(2) This device must accept any interference received, including interference that may cause

undesired operation.

Limited Warranty

(Valid only in U.S.A., Canada, Puerto Rico, and the Caribbean.)

Lutron will, at its option, repair or replace any unit that is defective in materials or manufacture within one

year after purchase. For warranty service, return unit to place of purchase or mail to Lutron at 7200 Suter

Rd., Coopersburg, PA 18036-1299, postage pre-paid.

THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES, AND THE IMPLIED WARRANTY

OF MERCHANTABILITY IS LIMITED TO ONE YEAR FROM PURCHASE. THIS WARRANTY DOES NOT

COVER THE COST OF INSTALLATION, REMOVAL OR REINSTALLATION, OR DAMAGE RESULTING FROM

MISUSE, ABUSE, OR DAMAGE FROM IMPROPER WIRING OR INSTALLATION. THIS WARRANTY DOES

NOT COVER INCIDENTAL OR CONSEQUENTIAL DAMAGES. LUTRON’S LIABILITY ON ANY CLAIM FOR

DAMAGES ARISING OUT OF OR IN CON NEC TION WITH THE MANUFACTURE, SALE, INSTALLATION,

DELIVERY, OR USE OF THE UNIT SHALL NEVER EXCEED THE PUR CHASE PRICE OF THE UNIT.

This warranty gives you speciﬁc legal rights, and you may have other rights which vary from state to

state. Some states do not allow the exclusion or limitation of incidental or consequential damages, or

limitation on how long an implied warranty may last, so the above limitations may not apply to you.

This product is covered under one or more of the following U.S. patents: 7,362,285; 7,365,282;

7,408,525; 7,548,216 and corresponding foreign patents. U.S. and foreign patents pending. Lutron,

Claro, Maestro, Maestro Wireless, The Sunburst Logo and Satin Colors are registered trademarks and

FASS is a trademark of Lutron Electronics Co., Inc. NEC is a registered trademark of National Fire

Set-Up

Réglage

Important : Brancher le Contrôleur Sans Fil ou le Détecteur à l’Interrupteur Électronique avant l’utilisation.

Conﬁguración

Importante: Conﬁgure el Controlador o el Sensor Inalámbrico con un Interruptor Electrónico antes de usarlos.

Important: Set up Wireless Controller or Sensor to a Electronic Switch before use.

Press and hold the Electronic Switch’s Tap Button (Figure 1) for approximately

6 seconds. Once the LED starts to blink slowly, release the Tap Button and

go to step 2.

Press and hold the Off Button on the Wireless Controller (Figure 2) or

Sensor (Figure 3) for approximately 6 seconds.

Tenir enfoncé le Bouton de l’Interrupteur Électronique (Figure 1) pour

approximativement 6 secondes. Une fois que la DEL commence à

briller faiblement, relâcher le Bouton et aller à l’étape 2.

Tenir enfoncé le Bouton Off du Contrôleur Sans Fil (Figure 2) ou

du Détecteur (Figure 3) pour approximativement 6 secondes.

Presione y mantenga el Botón a Presión del Interruptor Electrónico

(Figura 1) durante aproximadamente 6 segundos. Cuando el LED

comience a parpadear lentamente, suelte el Botón a Presión y vaya

al paso 2.

Presione y mantenga el Botón Off del Controlador Inalámbrico

(Figura 2) o del Sensor (Figura 3) durante aproximadamente

6 segundos.

1 5

Troubleshooting

Figure 1

Figure 3

Figure 1

Figure 3

Figura 1

Figura 3

Once the Electronic Switch learns the Wireless Controller or Sensor, its

LED and load will ﬂash 3 times and the Switch will exit Set-Up mode.

Repeat steps 1 —3 to set up multiple Wireless Controllers or Sensors to

a single Electronic Switch. Repeat steps 1 —3 to set up a single Wireless

Controller or Sensor to multiple Electronic Switches.

Une fois que l’Interrupteur Électronique apprend à reconnaître le

Contrôleur Sans Fil ou le Détecteur, sa DEL et sa charge vont

clignoter 3 fois et l’Interrupteur quittera le mode Réglage.

Répéter les étapes 1—3 pour assigner de multiple Contrôleurs Sans

Fil ou Capteurs à un Interrupteur Électronique . Répéter les étapes

1—3 pour assigner un Contrôleur Sans Fil ou Capteur à de multiple

Interrupteurs Électroniques.

Cuando el Interruptor Electrónico descubra al Controlador o Sensor

Inalámbrico, su LED y carga van a parpadear 3 veces y el Interruptor

va a salir del modo Conﬁguración.

Repita los pasos 1—3 para conﬁgurar múltiples Controladores o

Sensores Inalámbricos con un único Interruptor Electrónico. Repita los

pasos 1—3 para conﬁgurar un único Controlador o Sensor Inalámbrico

a múltiples Interruptores Electrónicos.

Interrupteur Électronique avec Récepteur Radiofréquence

MRF2-8ANS-120 120 V 60 Hz 8 A Lumière /

⁄4 Ch (5,8 A) Moteur (Unipolaire ou Emplacement Multiple)

MRF2-6ANS 120 V

60 Hz 6 A Lumière /

⁄10 Ch (3 A) Moteur (Unipolaire ou Emplacement Multiple)

MRF2-6ANS-277 277 V

60 Hz 6 A Lumière (Unipolaire ou Emplacement Multiple)

Interrupteur Auxiliaire

MA-AS 120 V 60 Hz 8,3 A MSC-AS 120 V 60 Hz 8,3 A (Utiliser avec MRF2-6ANS et MRF2-8ANS-120)

MA-AS-277 277 V

60 Hz 8,3 A MSC-AS-277 277 V 60 Hz 8,3 A (Utiliser avec MRF2-6ANS-277)

Notes Importantes : Veuillez lire les directives avant l’installation.

ATTENTION! 1. Pour éviter tout risque de surchauffe ou de dommage à d’autres équipements, NE PAS utiliser pour la commande de prises.

Installer conformément à tous les codes d’électricité locaux et nationaux.2.

L’interrupteur électronique requiert un ﬁl de neutre pour fonctionner. Si un ﬁl de neutre n’est pas présent, contacter un électricien certiﬁé pour l’installation. Aucun ﬁl de 3.

neutre n’est nécessaire pour l’installation de l’Interrupteur Auxiliaire.

En cas “d’absence de mise à la terre“ dans la boîte murale, l’article 404.9 du code NEC4.

® 2008 permet l’installation d’un interrupteur sans raccordement à la terre pourvu

qu’une plaque murale en plastique incombustible soit utilisée. Pour ce genre d’installation, visser un connecteur sur le ﬁl de terre vert ou retirer le ﬁl de terre vert de

l’interrupteur électronique et utiliser une plaque murale adéquate, telles que les plaques de la série Claro

™

ou les plaques murales de la série Satin Colors

™

de Lutron®.

Ne pas peindre les Interrupteurs Électroniques ni les Interrupteurs Auxiliaires.5.

Les Interrupteurs Électroniques ne sont pas compatibles avec les interrupteurs réguliers à 3 ou 4-voies. Utiliser seulement avec les Interrupteurs Auxiliaires Maestro6.

™

Sur tout circuit à 3 ou 4 voies, utiliser un seul Interrupteur Électronique avec jusqu’à 9 Interrupteurs Auxiliaires. 7.

8. Ne pas utiliser là où la charge totale est supérieure à l’indice indiqué au Tableau de Déclassement ci-dessous.

9. Ne pas utiliser là où la charge totale est inférieure à 25 W.

Fonctionne entre 0 °C (32 °F) et 40 °C (104 °F).10.

Pour utilisation en intérieur seulement.11.

Il est normal que l’Interrupteur Électronique soit chaud au toucher pendant le fonctionnement.12.

La profondeur minimale recommandée de la boîte murale est de 64 mm (2,5 po).13.

La longueur maximale du ﬁl entre l’Interrupteur Électronique et l’Interrupteur Auxiliaire le plus éloigné est de 76 m (250 pi).14.

Lorsque l’on contrôle la charge combinée du ventilateur et de la lampe avec l’interrupteur Electronique MRF2-6ANS ou MRF2-8ANS-120, la charge totale ne doit pas 15.

excéder la puissance maximale admissible pour le Ventilateur d’Usage General.

Nettoyer uniquement avec un linge 16. doux et humide. N’utiliser aucun nettoyant chimique.

17. NE PAS utiliser les produits de commande d’éclairage MRF et MRF2 à l’intérieur d’un même système. Ces produits NE SONT PAS compatibles, contactez le

Centre de Support Technique de Lutron.

18. Monter les contrôles à la verticale. Voir l’estampage du contrôle pour un positionnement exact.

19 NE PAS procéder au câblage si le disjoncteur n’est pas coupé (on). Des dommages permanents au gradateur peuvent en résulter.

20. Jusqu'à 10 contrôles de Maestro Wireless peuvent être conﬁgurés à fonctionner ensemble.

*La puissance maximum des lampes est déterminée par l’efﬁcacité du transformateur, soit

typiquement 70%–85%. Pour connaître l’efﬁcacité réelle du transformateur, contacter le fabricant

du luminaire ou du transformateur. La puissance totale en VA du transformateur(s) ne doit pas

excéder la puissance en VA de l’interrupteur.

**L’Interrupteur Maestro Wireless est listé UL

pour utilisation avec tous les ballasts ﬂuorescent

magnétiques. S.V.P. appeler le Centre d’Assistance et de Support Technique de Lutron

pour la liste complète des ballasts ﬂuorescents électroniques recommandés.

Le courant d’appel combiné des ballasts ﬂuorescents électroniques ne peut excéder 90 A.

Le courant de fonctionnement continu doit demeurer en dessous des valeurs indiquées dans le

Tableau de Déclassement.

Note : Tous les modèles listés n'auront pas des ailettes.

Installations à Jumelage Multiple

Pour les Installations comprenant plus d’une commande dans une boîte murale, la capacité de charge maximale est réduite. Aucun déclassement n’est requis pour les

Interrupteurs Auxiliaires. Se référer au Tableau de Déclassement ci-dessous.

Applications à Interrupteurs Électroniques

Multiples.

Si de multiple Interrupteurs Électroniques Sans Fil Maestro sont réglés au

même Contrôleur Sans Fil, ils fonctionneront comme suit :

Une pression sur le Bouton Allumer (On) du Contrôleur Sans Fil fera s’allumer •

(On) tous les Interrupteurs Électroniques, qu’ils soient préalablement allumés

ou éteints (off).

Une pression sur le Bouton (Off) du Contrôleur Sans Fil fera s’éteindre (OFF). •

tous les Interrupteurs Électroniques.

Une pression sur le Bouton Augmenter du Contrôleur Sans Fil fera s’allumer •

(ON) l’Interrupteur Électronique.

Fonctionnement de l’Interrupteur Électronique

Options du Bouton.

Appuyer une fois • quand

l’unité est éteinte (Off) : La

charge commandée s’allume

(On).

Taper une fois quand • l’unité

est allumée (On) : La charge

commandée s’éteint (Off)

DEL :• Brille fortement quand

l’Interrupteur Électronique est

allumé (On) ou brille faiblement

comme une veilleuse quand

l’Interrupteur Électronique est

éteint (Off). (Non disponible

avec Interrupteur Auxiliaire)

FASS

™

- Interrupteur

de Service Accessible

à l’Avant

Avis Important :

Pour l’entretien du

circuit, on peut facilement

couper le courant en tirant

sur l‘interrupteur FASS soit

de l’Interrupteur Électronique

ou de l’Interrupteur Auxiliaire.

Pour toute manœuvre

autre qu’un remplacement

habituel d’ampoule, le

courant doit être coupé à

partir du tableau de

distribution.

Tableau de Déclassement

Modèle

MRF2-

6ANS

Type de Charge Simple Fin de la Section à

Jumelage Multiple

Milieu de la Section

à Jumelage Multiple

Halogène/Incandescent

Électronique à Basse Tension

720 W 600 W 450 W

Magnétique à basse tension* 720 VA /

550 W

600 VA / 450 W 450 VA / 300 W

Fluorescent** 6 A 5 A 3,5 A

Ventilateur d’Usage Général 1/10 HP

(3 A)

1/10 HP (3 A) 1/10 HP (3 A)

MRF2-

8ANS-

120

Halogène/Incandescent

Électronique à Basse Tension

950 W 750 W 600 W

Magnétique à basse tension* 950 VA /

650 W

750 VA / 550 W 600 VA / 450 W

Fluorescent** 8 A 6,5 A 5 A

Ventilateur d’Usage Général 1/4 HP

(5,8 A)

1/4 HP (5,8 A) 1/6 HP (4,4 A)

MRF2-

6ANS-

277

Électronique à Basse Tension 1 650 W 1 350 W 1 000 W

Magnétique à basse tension* 1 650 VA /

1 250 W

1 350 VA /

1 000 W

1 000 VA / 750 W

Fluorescent** 6 A 5 A 3,5 A

Symptômes Causes possibles

La charge n’est

pas en circuit ou

la DEL ne s’allume

pas.

L’Interrupteur • FASS de l’Interrupteur Électronique (ou

Interrupteur Auxiliaire) est sorti en position Éteinte (Off).

Ampoule(s) grillée(s).•

Le disjoncteur d’alimentation est ouvert ou déclenché.•

Ventilateur non allumé.•

La charge n’est pas installée correctement.•

Erreur de câblage. Appeler le Centre d’Assistance et de •

Support Technique de Lutron.

L’éclairage ne

répond pas à la

Radiofréquence du

Contrôleur Sans Fil

ou du Détecteur.

L’Interrupteur Électronique n’a pu apprendre à reconnaître le •

Contrôleur

Sans Fil ou le Détecteur; voir Réglage.

L’Interrupteur Électronique a déjà reçu et répondu a la •

commande a distance, ou est déjà au Réglage de lumière

demandé par le Contrôleur Sans Fil ou par le Capteur

Le Contrôleur Sans Fil ou le Capteur sont en dehors du rayon •

d’action.

Les piles du Contrôleur Sans Fil ou du Capteur sont déchargées.•

Les piles du Contrôleur Sans Fil ou du Détecteur sont mal •

installées.

En mode réglage,

la diode clignote

lorsqu'on essaie

d'assigner un

contrôleur sans ﬁl

ou un détecteur.

Le nombre maximum de Contrôleurs Sans Fil ou Détecteurs a •

été atteint pour l’interrupteur Électronique (vous ne pouvez pas

ajouter aucun autre Contrôleur Sans Fil, ni Détecteurs). Pour

retirer un Contrôleur Sans Fil ou Détecteur déjà programmé,

appuyer trois fois sur le bouton (On) du Contrôleur Sans Fil ou

Détecteur; au troisième appui, maintenir enfoncé pendant 3

secondes et appuyer de nouveau 3 fois. Ceci supprimera tout

réglage déjà effectué sur les Interrupteurs Électroniques ou

Gradateurs.

La lumière ne

reste pas allumée

(on), la DEL brille

faiblement ou

clignote.

La borne à vis bleue est raccordée au ﬁl neutre par erreur, ou •

touche la mise

à la terre.

Information de la FCC :

NOTE : Cet équipement a été testé et jugé conforme aux limites applicables aux dispositifs

numériques Classe B, conformément à la section 15 des règlements du FCC. Ces limites

ont pour but de procurer une protection raisonnable contre les perturbations nuisibles en

application résidentielle. Cet équipement génère, utilise et peut radier l’énergie Radiofréquence

s’il n’est pas installé et utilisé selon les directives, peut perturber les communications radio

ou réception télévisuelle, lesquelles peuvent être déterminées en éteignant ou en allumant

l’équipement. L’utilisateur est encouragé à essayer de corriger l’interférence par un ou

plusieurs des moyens suivants :

•Réorienterourelocaliserl’antennederéception.

•Augmenterlaséparationentrel’équipementetlerécepteur.

•Brancherl’équipementsuruncircuitdifférentdeceluisurlequellerécepteurestbranché.

•Demanderl’aidedudistributeuroud’untechnicienenradioettélévision.

Attention : Tout changement ou modiﬁcation sans l’autorisation expresse de Lutron

Electronics Co. pourrait annuler le droit d’utiliser cet équipement.

Ce dispositif est conforme à la section 15 des règlements FCC. L’opération est sous réserve

des deux conditions suivantes :

(1) Cet appareil ne peut causer d’interférence nuisible, et

(2) Cet appareil doit tolérer toute interférence, même celle pouvant affecter son

fonctionnement.

Garantie limitée

(Valide seulement aux États-Unis, Canada, Porto Rico et les Caraïbes.)

Lutron, à son choix, réparera ou remplacera tout équipement jugé défectueux quant aux matériaux ou la fabrication

moins d’un an suivant la date d’achat. Pour le service avec garantie, retourner l’unité au détaillant ou à Lutron au

7200 Suter Rd., Coopersburg, PA 18036-1299, par poste affranchie.

CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE ET LA GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE EST LIMITÉE À UNE DURÉE D’UN AN SUIVANT L’ACHAT. CETTE GARANTIE NE COUVRE PAS

LES FRAIS D’INSTALLATION, DE RETRAIT OU DE RÉINSTALLATION, NI LES DOMMAGES RÉSULTANT D’UN

MAUVAIS USAGE, D’ABUS, D’UN CÂBLAGE OU D’UNE INSTALLATION INADÉQUATS. CETTE GARANTIE NE

COUVRE PAS LES DOMMAGES INDIRECTS OU CONSÉCUTIFS. LA RESPONSABILITÉ DE LUTRON QUANT

À TOUTE RÉCLAMATION POUR DOMMAGES DÉCOULANT DE OU LIÉS À LA FABRICATION, LA VENTE,

L’INSTALLATION, LA LIVRAISON OU L’USAGE NE DEVRA EN AUCUN CAS EXCÉDER LE PRIX D’ACHAT.

Cette garantie vous accorde des droits légaux précis et il se peut que vous ayez aussi d’autres droits, selon les

États ou Provinces. Certains États ne permettent pas de limiter ou d’exclure les dommages indirects ou consécutifs

ni de limite quant à la durée de la garantie implicite, alors les limites ci-dessus peuvent ne pas vous concerner.

Ce produit est couvert par un ou plusieurs brevets américains suivants : 7,362,285; 7,365,282; 7,408,525;

7,548,216 et les brevets internationaux correspondants. Brevets en instance aux É.-U. et à l’étranger. Lutron, et le

Logo Sunburst sont des marques déposées enregistrées et FASS, Claro, Satin Colors, Maestro et Maestro Wireless

sont des marques commerciale de Lutron Electronics Co., Inc. Le NEC est une marque déposée de la National Fire

Dépistage de défauts

Interruptor Electrónico con Receptor de Radiofrecuencia

MRF2-8ANS-120 Luz de 120 V 60 Hz 8 A / Motor de

⁄4 HP (5,8 A) (Unipolar o de ubicaciones múltiples)

MRF2-6ANS Luz de 120 V

60 Hz 6 A / Motor de

⁄10 HP (3 A) (Unipolar o de ubicaciones múltiples)

MRF2-6ANS-277 Luz de 277 V

60 Hz 6 A (Unipolar o de Ubicaciones Múltiples)

Interruptor Accesorio

MA-AS 120 V 60 Hz 8,3 A MSC-AS 120 V 60 Hz 8,3 A (Para usar con MRF2-6ANS y MRF2-8ANS-120)

MA-AS-277 277 V

60 Hz 8,3 A MSC-AS-277 277 V 60 Hz 8,3 A (Para usar con MRF2-6ANS-277)

Notas importantes. Por favor lea antes de instalar.

1. PRECAUCIÓN! Para reducir el riesgo de sobrecalentamiento y posibles daños a otros equipos, NO los use para controlar tomas de corriente.

2. La instalación se debe realizar de acuerdo con todas las reglamentaciones de los códigos eléctricos nacionales y locales.

3. Los interruptores electrónicos requieren un cable neutro para su funcionamiento. Si no hay cable neutro presente, contacte a un electricista caliﬁcado para la

instalación. No es necesario un cable neutro para la instalación del Interruptor Accesorio.

4. Cuando dentro de la caja de empotrar no hay “medios de conexión a tierra” el artículo 404.9 de NEC

® 2008 permite la instalación de un interruptor sin

conexión a tierra como reemplazo, siempre y cuando se utilice una placa plástica e incombustible. Para efectuar este tipo de instalación, enrosque un

conector de cable al cable a tierra verde, o retire el cable verde a tierra del interruptor electrónico y use una placa adecuada como las de la serie Claro

™

o Satin

Colors

™

de Lutron®.

5. No pinte los Interruptores Electrónicos o los Interruptores Accesorios.

6. Los Interruptores Electrónicos no son compatibles con interruptores estándar de 3 o 4 puntos. Use solamente con Interruptores Maestro

® Accesorio.

7. En los circuitos de 3 o 4 vías utilice solamente un Interruptor Electrónico con un máximo de 9 Interruptores Accesorios.

8. No use donde la carga total sea mayor que la nominal indicada en la Tabla de Reducción de la Potencia Nominal a continuación.

9. No use cuando la carga total es menor a 25 W.

10. Mantenga a una temperatura entre 0 °C (32 °F) y 40 °C (104 °F).

11. Sólo para uso en interiores.

12. Es normal que los Interruptores Electrónicos se sientan calientes al tacto durante su funcionamiento.

13. La profundidad mínima recomendada de la caja de empotrar es 64 mm (2,5 pulgada).

14. El máximo largo de cable entre el Interruptor Electrónico y el Interruptor Accesorio más lejano es de 76 m (250 pies).

15. Cuando controle una carga combinada de ventilador y luz con un Interruptor Electrónico MRF2-6ANS o

MRF2-8ANS-120, la carga total no debe exceder a la carga nominal de un ventilador de uso general. Consulte el Cuadro de

Reducción de la potencia nominal más abajo.

16. Limpie con un paño suave humedecido solamente. No use ningún producto químico.

17. N O combine productos de iluminación MRF y MRF2 dentro del mismo sistema. Los productos NO son compatibles,

llame al Centro de Soporte Técnico de Lutron.

18. Los controles deben montarse verticalmente. Vea el grabado en el control para la posición correcta.

19. NO realice el cableado con el disyuntor conectado. El interruptor puede sufrir daños permanentes.

20. Hasta 10 controles Maestro Wireless pueden ser conﬁgurados para funcionar en conjunto.

Modelo

MRF2-

6ANS

Tipo de carga Dispositivo único Fin de la agrupación Mitad de la agrupación

Halógeno/Incandescente

Bajo voltaje electrónico

720 W 600 W 450 W

Bajo voltaje magnético* 720 VA / 550 W 600 VA / 450 W 450 VA / 300 W

Fluorescente** 6 A 5 A 3,5 A

Ventilador para usos

generales

1/10 HP (3 A) 1/10 HP (3 A) 1/10 HP (3 A)

MRF2-

8ANS-

120

Halógeno/Incandescente

Bajo voltaje electrónico

950 W 750 W 600 W

Bajo voltaje magnético* 950 VA / 650 W 750 VA / 550 W 600 VA / 450 W

Fluorescente** 8 A 6,5 A 5 A

Ventilador para usos

generales

1/4 HP (5,8 A) 1/4 HP (5,8 A) 1/6 HP (4,4 A)

MRF2-

6ANS-

277

Bajo voltaje electrónico 1 650 W 1 350 W 1 000 W

Bajo voltaje magnético* 1 650 VA / 1 250 W 1 350 VA / 1 000 W 1 000 VA / 750 W

Fluorescente** 6 A 5 A 3,5 A

Tabla de reducción de la potencia nominal

*El wataje total de las lámparas está determinado por la eﬁciencia del transformador, siendo

70%–85% lo típico. Para la eﬁciencia real, contacte al fabricante del artefacto o del transformador.

La capacidad máxima del transformador(es) no debe exceder a la del interruptor.

**El Interruptor Maestro Wireless está listado en UL

para usar con todos los balastos

magnéticos ﬂuorescentes. Por favor contacte al Centro de Servicio Técnico de Lutron

para una lista completa de balastos electrónicos ﬂuorescentes recomendados.

La corriente de irrupción de los balastos electrónicos ﬂuorescentes no puede exceder los 90 A.

La corriente de funcionamiento continua debe permanecer debajo del grado indicado

en la Tabla de Reducción.

Nota: Todos los modelos tienen secciones laterales.

Instalaciones con varios dispositivos

Cuando instale más de un control en la misma caja de empotrar, se reduce la capacidad máxima de carga.

No se requiere reducción de la potencia nominal para los Interruptores Accesorios. Consulte el Cuadro de

Reducción de la potencia nominal más abajo.

Operación del Interruptor Electrónico

Opciones de

botones a presión.

Dé un golpecito • cuando la

unidad esté APAGADA: La

carga controlada se Enciende.

Dé un golpecito • cuando la

unidad esté ENCENDIDA:

La carga controlada se Apaga.

LED:• Brilla intensamente

cuando el Interruptor

Electrónico está Encendido

o brilla suavemente como luz

nocturna cuando el Interruptor

Electrónico está Apagado. (No

disponible para el Interruptor

Accesorio)

FASS

- Interruptor de servicio

de acceso frontal

Aviso importante:

Para dar servicio a la carga, se

puede desconectar la alimentación

cómodamente sacando el

interruptor FASS hacia afuera en

el Interruptor Electrónico o en un

Interruptor Accesorio.

Para cualquier otro

procedimiento que no sea

el reemplazo de rutina del

foco, la alimentación se debe

desconectar en el panel

eléctrico principal.

Aplicaciones de Interruptores

Electrónicos Múltiples

Si hay múltiples Interruptores Electrónicos Maestro Wireless conﬁgurados al

mismo Controlador Inalámbrico funcionarán de la manera siguiente:

Presionar el Botón de Encendido en el Controlador Inalámbrico provocará •

que todos los Interruptores Electrónicos se enciendan, independientemente

de que algunos estén encendidos y algunos apagados.

Presionar el botón de Apagar en el Controlador Inalámbrico hará que todos los •

Interruptores Electrónicos se APAGUEN.

Presionar un Botón Subir en un Controlador Inalámbrico provocará que el •

Interruptor Electrónico se ENCIENDA.

Síntomas Posibles causas

La carga no se enciende o

el LED no se ilumina.

El Interruptor de• FASS del Interruptor Electrónico (o

Interruptor Accesorio) está en la posición de Apagado.

El o los focos están quemados.•

El cortacircuito está apagado o se disparó.•

El ventilador no está encendido.•

Carga instalada incorrectamente.•

Error de cableado. Llame al Centro de Soporte •

Técnico de Lutron.

La luz no responde

al Controlador o al

Sensor Inalámbrico de

Radiofrecuencia

El Interruptor Electrónico no pudo reconocer •

un Controlador o Sensor inalámbrico; consulte

Conﬁguración.

El Interruptor Electrónico ha recibido y respondido •

al comando, o ya está en el nivel de Conﬁguración

de luz que el Controlador o Sensor Inalámbrico está

solicitando.

El Controlador o Sensor Inalámbrico está fuera del •

alcance de operación.

Las baterías del Controlador o Sensor Inalámbrico •

están bajas.

Las baterías del Controlador o Sensor Inalámbrico •

fueron instaladas de forma incorrecta.

Mientras en modo de

programacion, los LEDs

parpadean cuando se

establece comunicacion

con el Controlador

Inalambrico o Sensor.

Se ha instalado la cantidad máxima de Sensores •

o Controladores Inalámbricos en el Interruptor

Electrónico (no puede agregar ningún otro Sensor

ni Controlador Electrónico). Para quitar un Sensor o

un Controlador Electrónico instalado previamente,

presione el botón de Encendido del Sensor o del

Controlador Electrónico tres veces; la tercera vez

manténgalo oprimido durante 3 segundos y luego

presione 3 veces más. De esta forma, se eliminarán

todos los Interruptores Electrónicos o Atenuadores

que se conﬁguraron con el dispositivo.

La luz no permanece

encendida, el LED brilla

suavemente o parpadea.

El borne del tornillo azul está conectado •

incorrectamente con el neutro o está tocando tierra.

Información FCC:

NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para un dispositivo

digital de Clase B, de acuerdo con la parte 15 de las reglas FCC. Estos límites se han diseñado

para proveer protección razonable contra interferencia dañina en una instalación residencial. Este

equipo genera, usa y puede emitir energía de radio frecuencia y si no se instala y utiliza de acuerdo

con las instrucciones, puede causar interferencia dañina a la recepción de radio y televisión, la cual

se puede determinar encendiendo y apagando el equipo. El usuario puede tratar de corregir la

interferencia por una o más de las siguientes medidas:

•Cambieladirecciónolaubicacióndelaantenareceptora.

•Aumentelaseparaciónentreelequipoyelreceptor.

•Conecteelequipoenunasalidaquetengauncircuitodiferentealdelreceptor.

•Paraobtenerayuda,consultealdistribuidoroauntécnicoexperimentadoenradio/TV.

Precaución: Cambios o modiﬁcaciones sin aprobación explícita por Lutron Electronics Co. puede

eliminar la autoridad del usuario para operar el equipo.

Este dispositivo cumple con las Reglas de la Parte 15 de la FCC. El funcionamiento está sujeto a las

siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencia perjudicial.

(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la que puede causar

una operación indeseada.

Garantía Limitada

(Válido solamente en los E.U.A., Canadá, Puerto Rico y el Caribe.)

Lutron, a discreción propia, reparará o reemplazará las unidades con fallas en sus materiales o fabricación dentro

del año posterior a la compra de las mismas. Para obtener el servicio de garantía, remita la unidad al lugar donde la

adquirió o envíela a Lutron, 7200 Suter Rd., Coopersburg, PA 18036-1299, con servicio postal prepago.

ESTA GARANTÍA REEMPLAZA A TODA OTRA GARANTÍA EXPRESA Y LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD ESTÁ LIMITADA A UN AÑO DESDE LA FECHA DE COMPRA. ESTA GARANTÍA NO CUBRE

EL COSTO DE INSTALACIÓN, DE REMOCIÓN NI DE REINSTALACIÓN, NI LOS DAÑOS PROVOCADOS POR USO

INCORRECTO O ABUSO NI LOS DAÑOS RESULTANTES DE UN CABLEADO O UNA INSTALACIÓN INCORRECTOS.

ESTA GARANTÍA NO CUBRE DAÑOS INCIDENTALES O INDIRECTOS. LA RESPONSABILIDAD DE LUTRON ANTE

UNA DEMANDA POR DAÑOS CAUSADOS POR O RELACIONADOS CON LA FABRICACIÓN, VENTA, INSTALACIÓN,

ENTREGA O USO DE LA UNIDAD NO EXCEDERÁ EN NINGÚN CASO EL PRECIO DE COMPRA DE LA UNIDAD.

La presente garantía le otorga derechos legales especíﬁcos y usted puede tener otros derechos que varían según

el estado. Algunos estados no admiten la exclusión o limitación de los daños incidentales o indirectos, ni las

limitaciones en la duración de las garantías implícitas, de modo que las limitaciones anteriores pueden no ser

aplicables en su caso.

Este producto puede estar cubierto por una o más de las siguientes patentes de E.U.A.: 7,362,285; 7,365,282;

7,408,525; 7,548,216 y las patentes internacionales correspondientes. Patentes de E.U.A. internacionales en trámite.

Lutron, Maestro, el logo Sunburst y FASS son marcas registradas y Claro, Maestro Wireless y Satin Colors son

marcas registradas de Lutron Electronics Co., Inc. NEC es una marca registrada de National Fire Protection

Solución de problemas

Technical Assistance

For questions concerning the installation or operation of this product,

call the Lutron Technical Support Center.

Please provide exact model number when calling.

U.S.A. and Canada (24 hrs / 7days)

1.800.523.9466

Fax +1.610.282.6311

Mexico 1.888.235.2910

Other countries 8am – 8pm ET

+1.610.282.3800

www.lutron.com

To save a favorite light setting, adjust all the Electronic Switches

controlled by a Wireless Controller to the desired light setting, then

press and hold the Preset Button on the Wireless Controller for

approximately 6 seconds until the LED on the Electronic Switch stops

blinking. Once a favorite light setting is set, pressing the Preset Button

will cause each Electronic Switch to return to the favorite light setting.

Asistencia Técnica

Para consultas acerca de la instalación o funcionamiento de este

producto, llame al Centro de Soporte Técnico de Lutron.

Indique el número de modelo exacto al llamar.

E.U.A. y Canadá (24 horas / 7 días a la semana)

1.800.523.9466 Fax +1.610.282.6311

México 1.888.235.2910

Otros países 8am – 8pm (Hora del Este)

+1.610.282.3800 www.lutron.com

Para guardar el nivel favorito de luz, ajuste todos los Interruptores

Electrónicos controlados por un Controlador Inalámbrico al nivel deseado,

luego presione y mantenga el Botón de estado prederminado en el

Controlador Inalámbrico durante aproximadamente 6 segundos hasta que los

LEDs del Interruptor Electrónico deje de parpadear. Una vez que el nivel de

luz favorito ha sido conﬁgurado, la presión del Botón de estado prederminado

provocará que cada Interruptor Electrónico regrese al nivel de luz favorito.

Pour sauve garder un réglage d’éclairage favori, ajuster tous les Interrupteurs

Électroniques commandés par les Contrôleurs Sans Fil au réglage désiré, ensuite

appuyer et maintenir enfoncé le Bouton de scène préréglage du Contrôleur

Sans Fil pendant approximativement 6 secondes jusqu’à ce que la DEL de

l’Interrupteur Électronique cesse de clignoter. Une fois un réglage d’éclairage

favori est atteint, une pression sur le Bouton de scène préréglage fera retourner

chaque Interrupteur Électronique a son réglage d’éclairage favori.

Assistance Technique

Pour toutes questions concernant l’installation ou le fonctionnement de

ce produit, appeler le Centre d’Assistance et de Support Technique

Lutron . Le numéro de modèle exact vous sera demandé lors de l’appel.

États-Unis et Canada (24 hres / 7 jours)

1.800.523.9466

Téléc. : +1.610.282.6311

Mexique 1.888.235.2910

Autres pays 8 h à 20 h, heure de l’Est

+1.610.282.3800 www.lutron.com

Preset

Button

Light

Adjust

Off

LUT RON

Figura 2

Botón de

estado

prederminado

Bouton

de scène

préréglage

Summary of content (2 pages)

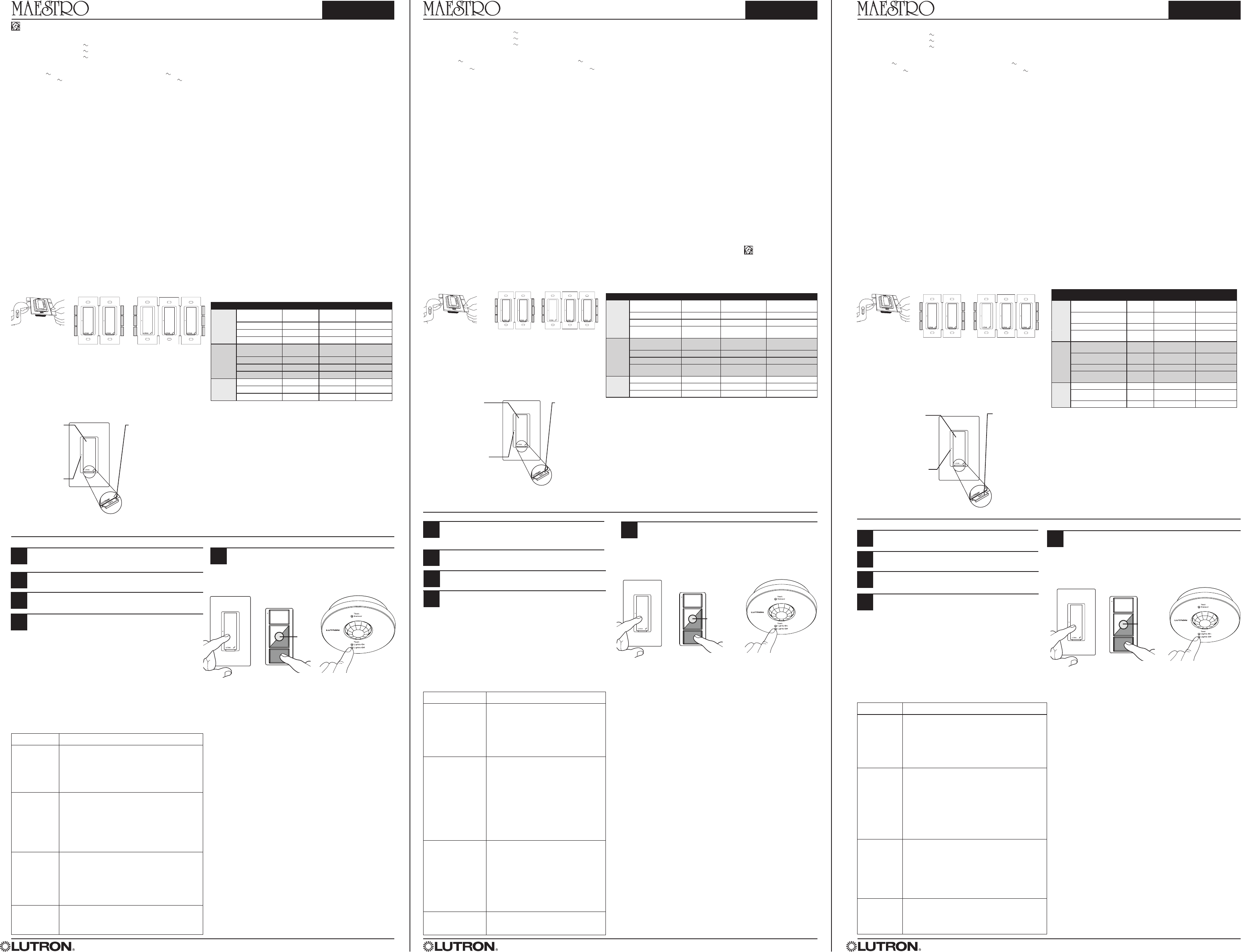

PAGE 1
Wireless® MRF2-8ANS-120 MRF2-6ANS MRF2-6ANS-277 Electronic Switch with Radio Frequency Receiver 120 V 120 V 277 V 60 Hz 8 A Light / ⁄4 HP (5.8 A) Motor (Single-Pole or Multi-Location) 60 Hz 6 A Light / 1⁄10 HP (3 A) Motor (Single-Pole or Multi-Location) 60 Hz 6 A Light (Single-Pole or Multi-Location) 1 Interruptor Accesorio MSC-AS 120 V 60 Hz 8.3 A (For use with MRF2-6ANS and MRF2-8ANS-120) MSC-AS-277 277 V 60 Hz 8.3 A (For use with MRF2-6ANS-277) MRF2-8ANS-120 MRF2-6ANS MRF2-6ANS-277 1.
PAGE 2
Lutron Technical Support Center 1.800.523.9466 24 hrs / 7 days Centro de Soporte Técnico de Lutron 1.888.235.2910 las 24 horas / los 7 días de la semana Installation WARNING Instalación 1 Turning Power OFF Turn power OFF at circuit breaker (or remove fuse). WARNING 2 Removing Wallplate and Switch Remove the wallplate and switch mounting screws. Carefully remove the switch from the wall (do not remove the wires).
