Installation Instructions

16) Backplate
w/Gasket
GUÍA DE PASO-A-PASO
LISTA DE EMBALAJE
Descripción Cantidad
1) Montaje de luz LED........................................................................1
2) Barra transversal* .........................................................................1
3) Conducto roscado* .......................................................................1
4) Tornillos n.º 8 de 1/2"* ....................................................................2
5) Placa posterior*.............................................................................1
6) Tornillos N.º 8 de 1/2” *(acero inoxidable)............................................. 4
7) Junta ................................................................................................1
8) Placa de montaje ............................................................................ 1
9) Tuercas para conexión de cables* ...................................................3
10) Tuercas decorativas*....................................................................... 1
11) Tornillos de sujeción ....................................................................... 2
12) Amarre de seguridad ......................................................................1
13) Válvula de acceso de conductos ................................................... 1
14) Panel de acceso ............................................................................ 1
15) Control fotográfico ajustable ............................................................1
16) Placa posterior con junta* ...............................................................1
*Incluidos en los paquetes de piezas
Herraje de Montaje Incluido
Requiere Sellador de Silicona
1. Quite los componentes del luminario y el paquete de
piezas. Verifique que todas las piezas estén incluidas.
2. ¡Apague la electricidad en la caja de rtacircuitos!
ATENCIÓN: No se confie de cortar la corriente en el
interruptor mural solamente.
Nota: Este montaje NO se puede usar con reductores de
lumbrado, sensores de movimiento u otros dispositivos
remotos.
Nota: Este montaje es para montaje de pared sobre 6 pies (1,8
m) únicamente.
Este montaje ha sido diseñado para permitir diferentes formas
de instalación:
El montaje está diseñado para funcionar en una posición de iluminación
descendiente.
3A. Instalación a la caja de unión redonda o rectangular
empotrada y redonda de montaje de superficie: ver Fig. A1
y A2
Retire la placa de montaje [8] (mostrada en la Fig. C) y
conecte la placa posterior [5] (ver Fig. A1).
Instale la barra transversal (2) con conducto roscado (3) en la
caja de unión empotrada estándar para lugares húmedos de
exteriores utilizando dos tornillos de 1/2" (4) (ver Fig. A2).
Use tuercas para conexión de cables (9) para hacer las
conexiones de cableado tal como se explica en el paso 4.
Coloque las conexiones de cable en la caja de unión y alinee
la placa posterior con el conducto roscado. Lleve la placa
posterior cerca de la pared y asegure con tornillo decorativo
(10) Nota: Asegúrese de no apretar ningún cable.
GUIDE DÉTAILLÉ
LISTE DES PIÈCES
Description Quantité
1) Appareil d’éclairage DEL .................................................................. 1
2) Barre transversale*........................................................................ 1
3) Tuyau fileté* .....................................................................................1
4) Vis de 1/2 po* ....................................................................................2
5) Plaque arrière* .................................................................................. 1
6) Vis nº 8 de 1/2 po *(acier inoxydable) ..................................................... 4
7) Joint .................................................................................................. 1
8) Plaque de montage .......................................................................... 1
9) Capuchons de connexion* ................................................................. 3
10) Écrous décoratifs* ............................................................................ 1
11) Vis de calage ................................................................................... 2
12) Câble de sécurité ............................................................................. 1
13) Capuchon d’accès au conduit .......................................................... 1
14) Panneau d’accès ............................................................................. 1
15) Photocontrôle réglable .................................................................... 1
16) Plaque arrière avec rondelle* ................................................................... 1
*Compris dans l’emballage de pièces
Quincaillerie de montage comprises
Joint d’étanchéité à la silicone requis
1. Retirer les composants de l’appareil et l’emballage des
pièces. S’assurer que toutes les pièces sont incluses.
2. Couper l’électricité au fusible ou au disjoncteur!
ATTENTION: Ne coupez pas le courant uniquement
au niveau de l’interrupteur mural.
Remarque: Cette fixation n’est pas compatible avec les
gradateurs ou les dispositifs de gradation de la lumière.
L’appareil est conçu pour montage mural à au moins pi du sol
seulement.
Remarque : Cette fixation est prévue pour un montage mural
au-dessus de 6 pi (1,8 m) uniquement.
Cette fixation a été conçue pour être montée de différentes
manières.
La fixation est prévue pour une utilisation en position d’éclairage
vers le bas !
3A. Installation sur boîte de jonction ronde ou rectangulaire
encastrée et montage sur surface ronde: voir Fig. A1 et A2
Retirez la plaque de montage [8] (illustrée à la Fig C) et
attachez la plaque arrière [5] (voir Fig A1).
Installez la barre transversale [2] avec le tuyau fileté [3] sur la
boîte de jonction en emplacement humide extérieur, à
encastrement standard, en utilisant deux vis de 1/2 po [4] (voir
Fig A2).
Utilisez les capuchons de connexion [9] pour réaliser les
connexions de câblage comme indiqué à l’étape 4.
Poussez les connexions de câbles dans la boîte de jonction et
alignez la plaque arrière avec le tuyau fileté. Approchez la
plaque arrière du mur en la poussant et fixez avec un écrou
décoratif [10] Remarque : assurez-vous de ne pincer aucun
câble.
3B. Installation sur bras d’extension (vendu séparément):
voir Fig. B
Retirez la plaque de montage [8] (illustrée à la Fig. C) et attachez la plaque
arrière avec rondelle [16] (voir Fig. B). Desserrez les vis de calage [11] au
bas du collier de la fixation et retirez le panneau d’accès [14] (voir Fig
C) de la fixation d’éclairage à DEL afin d’accéder au compartiment
de câblage. Remarque : un câble de sécurité maintiendra
temporairement le panneau lors du câblage de la fixation. Alignez
le trou du collier de la fixation d’éclairage à DEL avec le bras
d’extension, faites passer les câbles d’alimentation de la maison
s’étendant du bras à travers le collier et dans le compartiment de
câblage de la fixation, puis glissez la fixation d’éclairage à DEL sur
le bras en faisant attention à ne pas pincer de câble. Assurez-vous
que la fixation est droite et serrez les vis de calage pour fixer.
Suivez les instructions de câblage de la fixation contenues dans
cette feuille d’installation, à l’étape 4.
3B. Instalación a brazo de extensión (se vende por
separado): ver Fig. B
Retire la placa de montaje [8] (mostrada en la Fig. C) y conecte la
placa posterior con junta [16] (ver Fig. B). Afloje los tornillos de
sujeción (11) en la parte inferior del collarín de montaje y retire el
panel de acceso (14) (ver Fig. C) del montaje para lámparas LED
para acceder al compartimento de cableado. Nota: Un amarre de
seguridad sostendrá temporalmente el panel al cablear el
montaje.
Alinee el orificio en el collarín del montaje para lámpara LED con
el brazo de extensión, coloque los cables de suministro
extendiendo desde el brazo hasta el collarín en el
compartimento de cableado del montaje y deslice el montaje
para lámpara LED en el brazo con cuidado de no apretar
ningún cable. Asegúrese de que el montaje esté nivelado y
ajuste los tornillos de fijación para asegurar. Siga las
instrucciones de cableado del montaje contenidas en esta
Hoja de instrucciones en el Paso 4.
FIXTURE PACKING LIST
Description Quantity
1) LED Light Fixture................................... ......................... 1
2) Crossbar* ........................................................................ 1
3) Threaded Pipe* ................................................................ 1
4) 1/2" #8 Screws* ............................................................... 2
5) Backplate* ....................................................................... 1
6) 1/2” #8 Screws *(stainless steel)...................................... 4
7) Gasket .............................................................................. 1
8) Mounting Plate .................................................................. 1
9) Wire Nuts* ........................................................................ 3
10) Decorative Nut* ................................................................ 1
11) Set Screws ...................................................................... 2
12) Safety Tether ................................................................... 1
13) Conduit access Cap............................. ........................ 1
14) Access Panel.................................. ............................. 1
15) Adjustable Photocontrol................................... ............ 1
16) Backplate with Gasket*.................................. .............. 1
*Contained in parts packs
Mounting Hardware Included
Silicone Sealant required
INSTALLATION INSTRUCTIONS
1. Remove fixture components and parts pack. Check that
all parts are included.
2. Turn OFF Power at circuit breaker box.
CAUTION: Do not rely on wall switch alone to turn off power.
Note: NOT suitable for use with dimmers, motion sensors
or other remote devices.
Note: This Fixture is intended for Wall mount above
6ft (1,8m) only.
This fixture is designed for multiple installation options:
3A. Installation to round or rectangular recessed and
round surface mount j-box: see FigA1 & A2
Remove Mounting Plate [8] (shown in Fig C) and attach
Backplate [5] (see Fig A1).
Install Crossbar [2] with Threaded Pipe [3] to standard
recessed outdoor wet location junction box using two 1/2”
screws [4] (see Fig A2).
Use wire nuts [9] to make wiring connections as outlined in
step 4.
Push wire connections into j-box and align Backplate with
the Threaded Pipe. Push Backplate close up to wall and
secure with Decorative Nut [10] Note: make sure not to
pinch any wires.
REQUIRED TOOLS
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
6) 1/2” Screws
1) LED Light Fixture
5) Backplate
7) Gasket
Fig A1
Fig A2
10) Decorative Nut
2) Crossbar
9) Wire Nuts
4) 1/2” Screws
3) Threaded Pipe

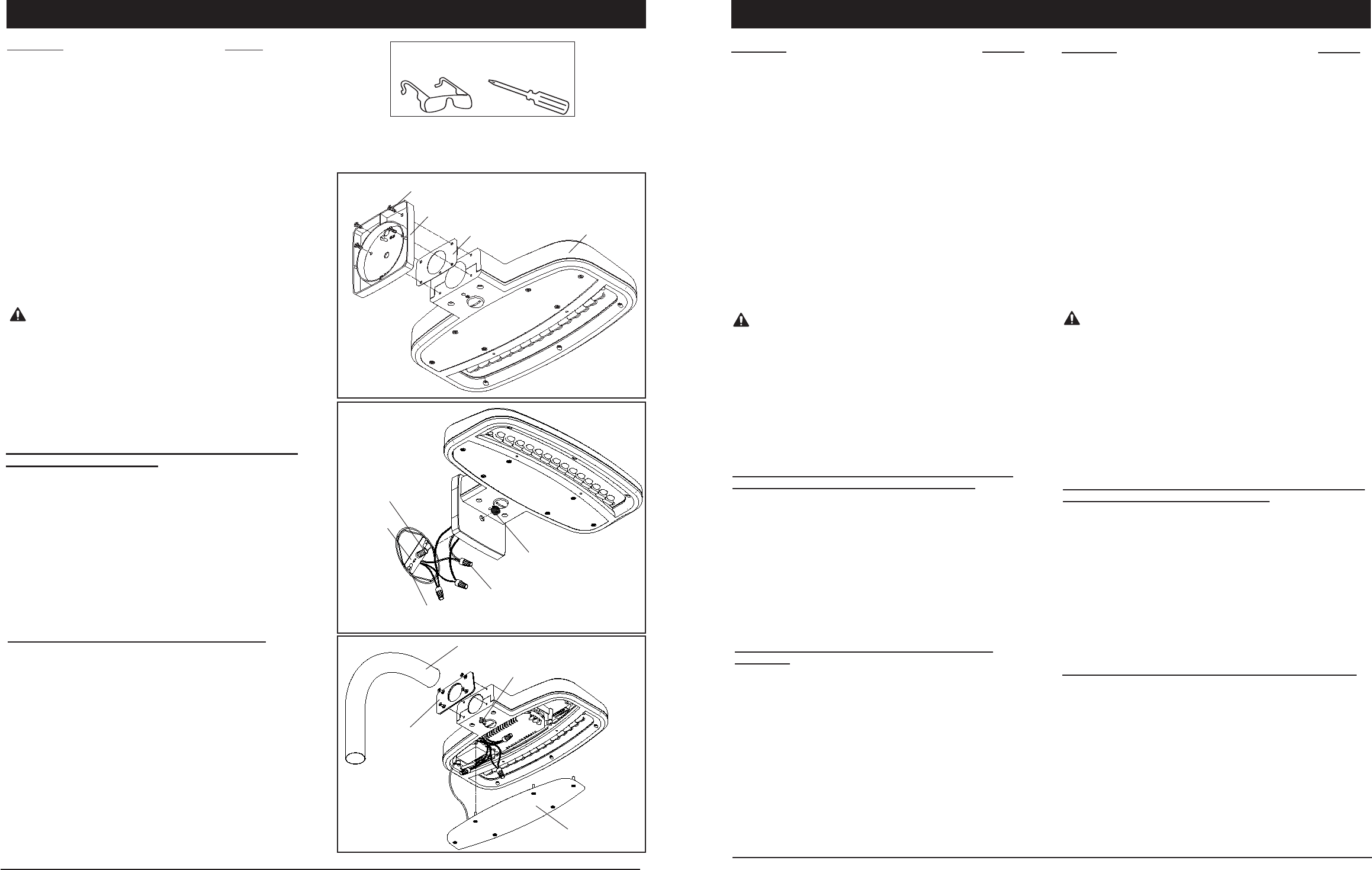

INSTALLATION FIGURES/FIGURES D’INSTALLATION
FIGURAS DE LA INSTALACIÓN
3B. Installation to extension arm (sold separately): see Fig B
Remove Mounting Plate [8] (shown in Fig C) and attach
Backplate with Gasket [16] (see Fig B). Loosen Set Screws
[11] on bottom of fixture neck. Remove access panel [14]
(see Fig C) of LED Light Fixture to access wiring compart-
ment. Note: a safety tether will temporarily hold the panel
while wiring fixture.
Align hole in neck of LED Light Fixture with extension arm,
thread house supply wires extending from arm through neck
into fixture wiring compartment and slide LED Light Fixture
onto arm being careful not to pinch any wires. Make sure
fixture is level and tighten Set Screws to secure. Follow
fixture wiring instructions contained in this Inst Sheet in
step 4.
Fig B
Mounting Arm
(sold separately)
11) Set Screw
14) access panel
Page 5
Page 4
Fixture is intended for operation in up- and downlight
position!
